[Risolto] Problema trasformatore fisica



0

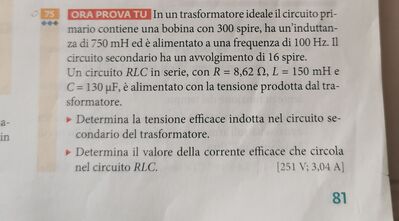

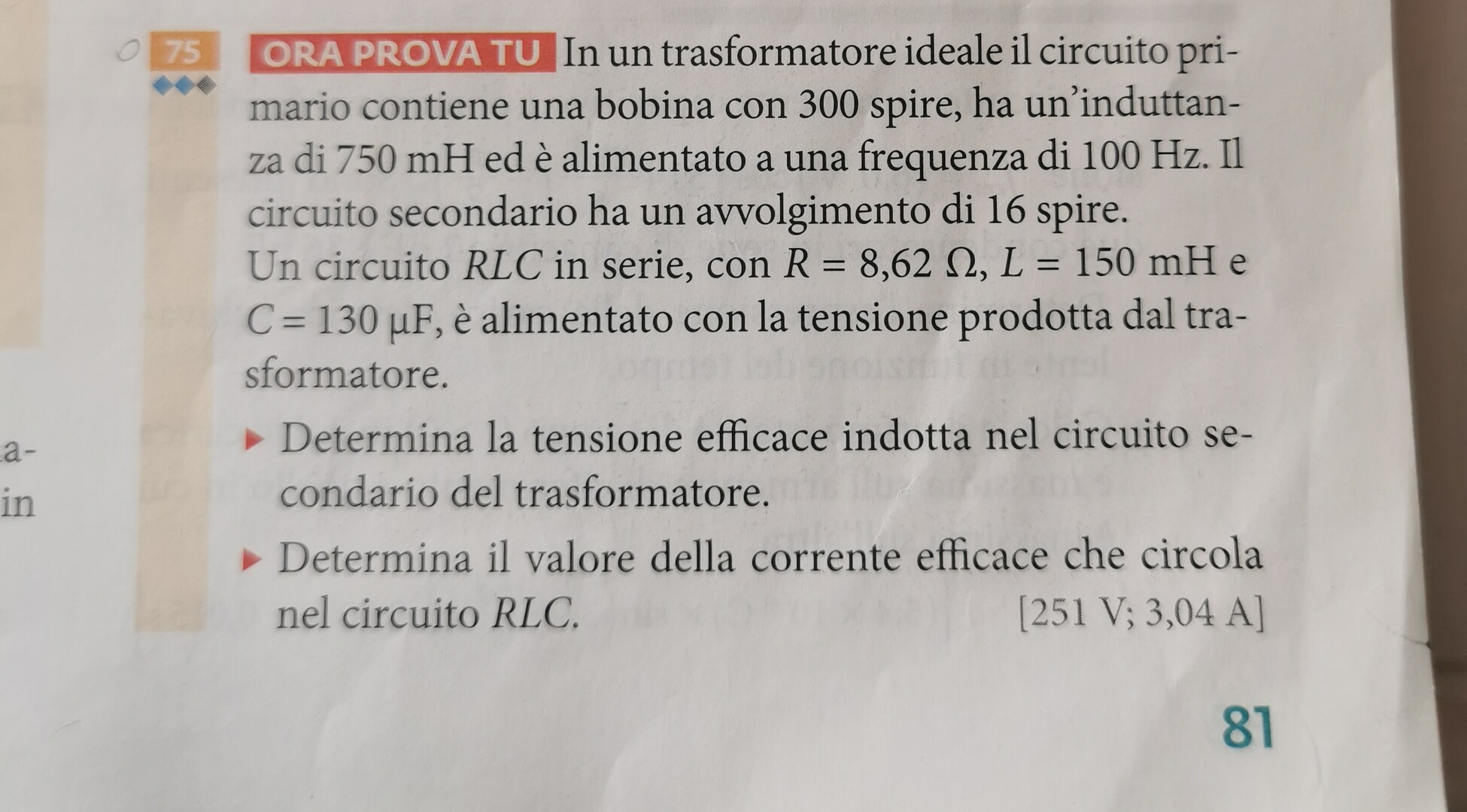

In un trasformatore ideale il circuito primario contiene una bobina con 300 spire, ha un'induttanza di $750 mH$ ed è alimentato a una frequenza di $100 Hz$. Il circuito secondario ha un avvolgimento di 16 spire. Un circuito $R L C$ in serie, con $R=8,62 \Omega, L=150 mH$ e $C=130 \mu F$, è alimentato con la tensione prodotta dal trasformatore.

Determina la tensione efficace indotta nel circuito secondario del trasformatore.

Determina il valore della corrente efficace che circola nel circuito $R L C$.
[251 V; 3,04 A]

IMG 20230330 172556 edit 44076867517231

Buongiorno,

ho usato 2 ore per questo problema e non riesco assolutamente a venirne a capo.

Ringrazio per chi mi aiuta.

Autore
Etichette discussione
1 Risposta



0

X2l = ω*L = 628*150*10^-3 = 94,2 ohm

X2c = 10^6/(ω*C) = 10^6/(628*130) = 12,2 ohm

X2 = Xl-Xc = 82 ohm

Z2 = √8,62^2+82^2 = 82,5 ohm

....dopodiché manca almeno un dato
