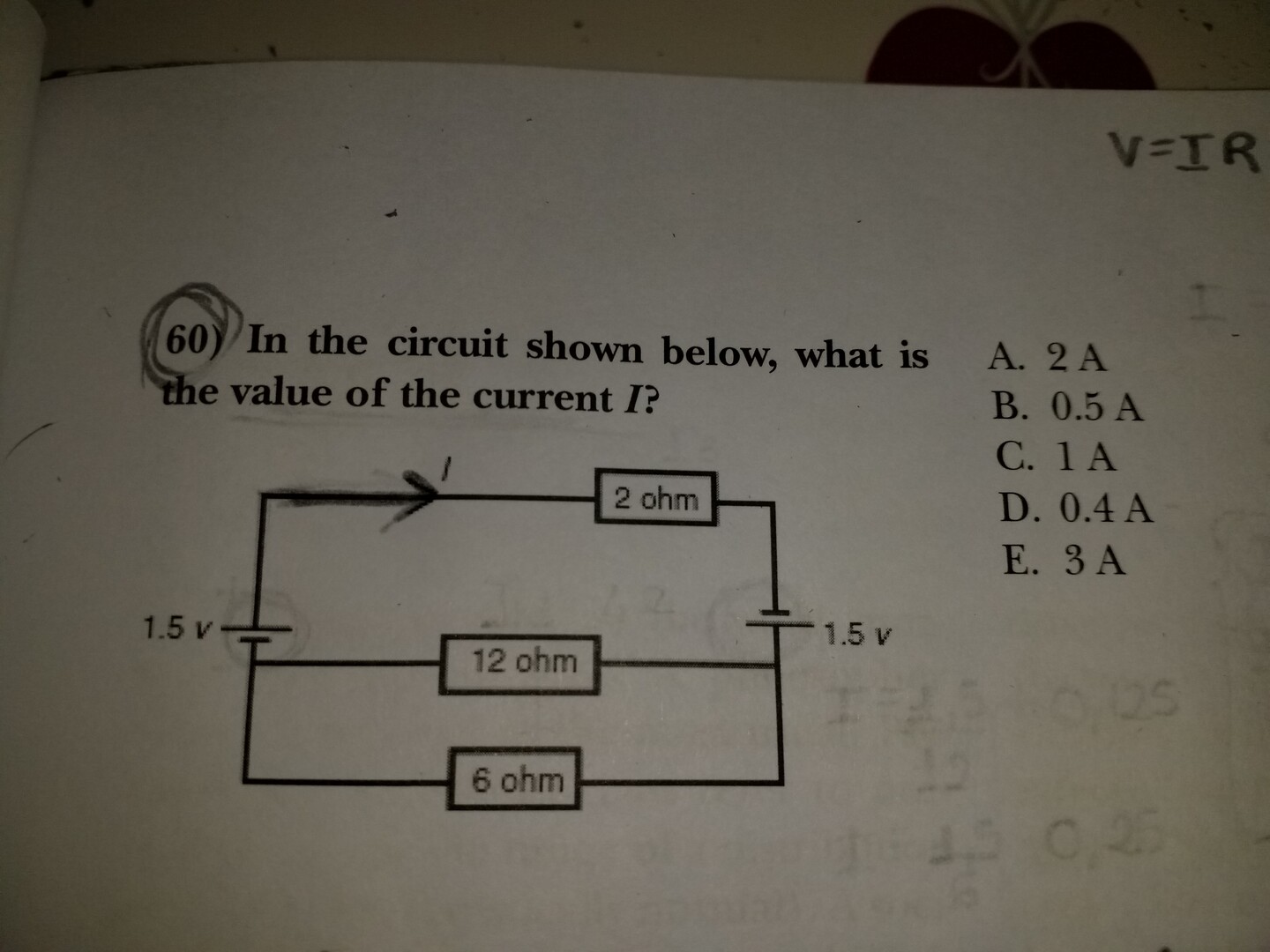

[Risolto] Problema sui circuiti

Resistenza equivalente del circuito:

12 Ohm e 6 Ohm sono in parallelo;

R parallelo = (1/12 + 1/6)^-1 = (1/12 + 2/12)^-1 = 12/3 = 4 Ohm;

la resistenza 2 Ohm è in serie con il parallelo;

R equivalente Re = 4 + 2 = 6 Ohm;

Le differenze di potenziale si sommano, le batterie sono in serie (il + collegato con il -):

V = 1,5 + 1,5 = 3 Volt;

V = Re * i;

i = V / Re = 3 / 6 = 0,5 A. Risposta B.

Ciao @alice99

12 // 6 = (12*6)/(12+6) = 72/18 = 4 ohm

I = (V1 + V2)/(2 + 4) = (1.5 + 1.5)/6 A = 3/6 A = 0.5 A (B)

le due resistenze in parallelo

formano una resistenza pari a

(12 x 6)/(12+6) =72/18 = 4 ohm

ora questa resistenza si trova tramite i due generatori in serie a 2 ohm

le due tensioni si sommano perchè il positivo di un generatore è collegato al negativo

dell'altro

quindi 3 V / 6 ohm  = 0,5 A

ciao

6//12 = 6*12/18 = 72/18 = 4,0 ohm

Req = 4,0+2,0 = 6,0 ohm

I = (1,5*2)/Req = 3/6 = 0,50 ohm

I1 = 0,5*12/18 = 1/3 di A

I2 = 0,50*6/18 = 1/6 di A
