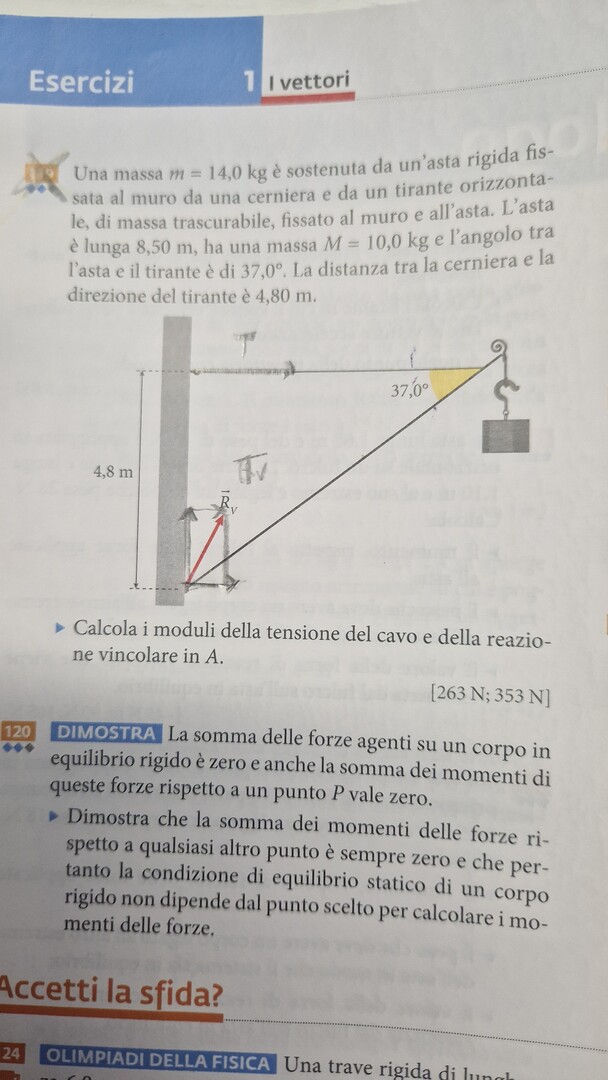

Una massa m = 14,0 kg è sostenuta da un'asta rigida fis- sata al muro da una cerniera e da un tirante orizzonta- le, di massa trascurabile, fissato al muro e all'asta. L'asta è lunga 8,50 m, ha una massa M = 10,0 kg e l'angolo tra l'asta e il tirante è di 37,0°. La distanza tra la cerniera e la direzione del tirante è 4,80 m. Calcola i moduli della tensione del cavo e della reazio- ne vincolare in A.
2
punti
Livello 0
cos 37° = 0,80
tensione T = L*cos 37°*g*(m+M/2)/h
T = 8,5*0,8*9,806*(14+5)/4,8 = 264 N
reazione vincolare Rv = √((14+10)/2*9,806)^2+(264/0,8)^2 = 351 N
96752
punti
Genius II
@remanzini_rinaldo posso chiedere come sei arrivato a questa soluzione? in particolare, perché nel calcolo della tensione hai moltiplicato il peso per il cavo (immagino per calcolare il momento) e poi l'hai diviso per l'altezza?
poi nel calcolo della reazione vincolare non ho proprio idea di come tu ci si arrivato
