Dato V= 150 V, trovare la corrente i e la differenza di potenziale deltaV ai capi delle due resistenze da 100 ohm.

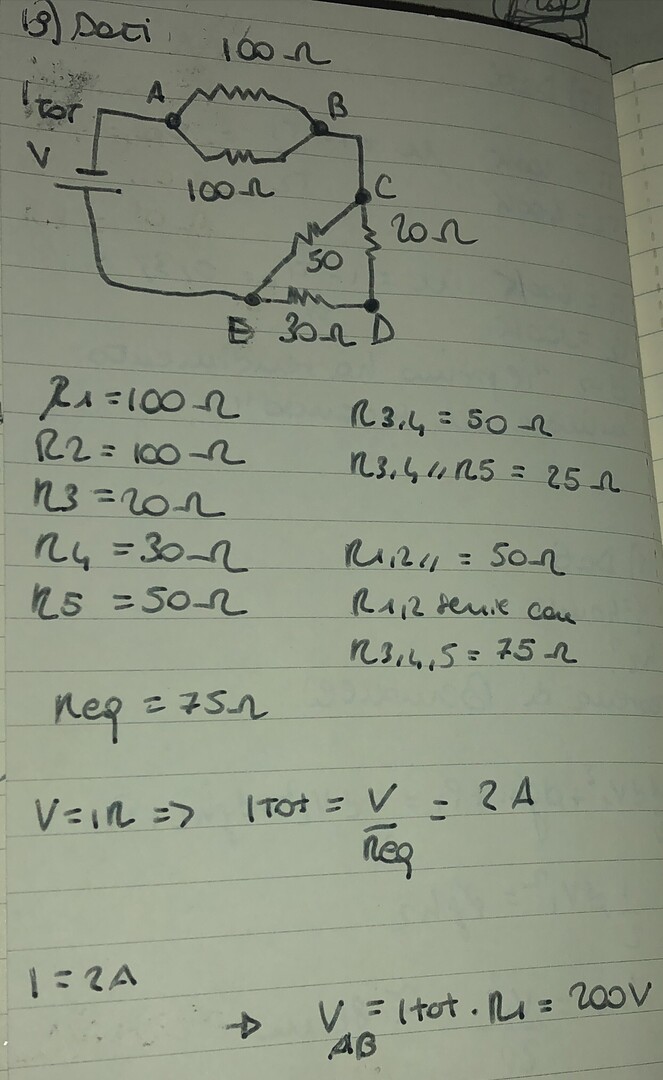

Ho provato a risolverlo ma la differenza di potenziale mi viene 200 V.. mi sembra un po' strano visto che è superiore al V iniziale.. cosa sto sbagliando nella risoluzione del circuito?
198
punti
Livello 1
Hai sbagliato, devi considerare la resistenza del parallelo di R1 ed R2; non è 100 Ohm, ma R12 = 50 Ohm.
Hai calcolato bene la corrente.
Ai capi di AB c'è (V AB) = R12 * i
R AB = resistenza del parallelo delle resistenze R1 ed R2;
1/(R AB) = 1/R1 + 1/R2;
R AB = (1/100 + 1/100)^-1 = (2 / 100)^-1;
R AB = 100/2 = 50 Ohm;
R3 ed R4 sono in serie; R34 = 20 + 30 = 50 Ohm
R CE = resistenza del parallelo delle resistenze R34 ed R5;
R CE = (1/50 + 1/50)^-1 = (2/50)^-1;
R CE = 50/2 = 25 Ohm;
R equivalente del circuito:
Re = R AB + R CE = 50 + 25 = 75 Ohm;
intensità di corrente: i = V / Re;
i = 150 / 75 = 2,0 A; (corrente);
V AB = (R AB) * i ;
V AB = 50 * 2,0 = 100 V;
V CE = 25 * 2,0 = 50 V;
infatti V AB + V CE = 150 V.
Ciao @ssss
64720
punti
Genius I
@mg scusa, ma per il calcolo di Vab bisogna considerare entrambe le resistenze A e B?
Nel caso in cui ci fosse stata una sola resistenza avrei dovuto considerarne solo una?
Ai capi di AB c'è una differenza di potenziale V AB = R12 * i = 100 V;
La corrente i = 2,0 A si divide in due parti:
i1 = 100 / R1 = 1 A;
i2 = 100 / R2 = 1 A;
Se ci fosse stata solo R1 = 100 Ohm, la corrente i sarebbe diversa perché la resistenza del circuito diventa:
Re = 100 + 25 = 125 Ohm;
i = V / (100 + 25) = 150 / 125 = 1,2 A.
ciao.
