Problema di fisica : momento torcente su una spira percorsa da corrente



0

Buonasera, ho difficoltà nel rappresentare la situazione fisica del problema sottostante in un disegno ( forze, campo magnetico, braccio di un momento ecc…), e questo mi "blocca" per l’esecuzione pratica dell’esercizio. Potreste gentilmente dirmi come fare il disegno e come svolgere l’esercizio, grazie mille.

PROBLEMA :

Una bobina circolare con raggio di 25 cm è formata da 20 spire e il suo piano forma un angolo di 35° con un campo magnetico uniforme di modulo B = 0,12 T. Per impedirle di ruotare è necessario applicare una coppia di forze, ciascuna di modulo 0,042 N. Calcola la corrente che fluisce nella bobina.

[Risultato : 0,031 A ]

Autore
2 Risposte



2

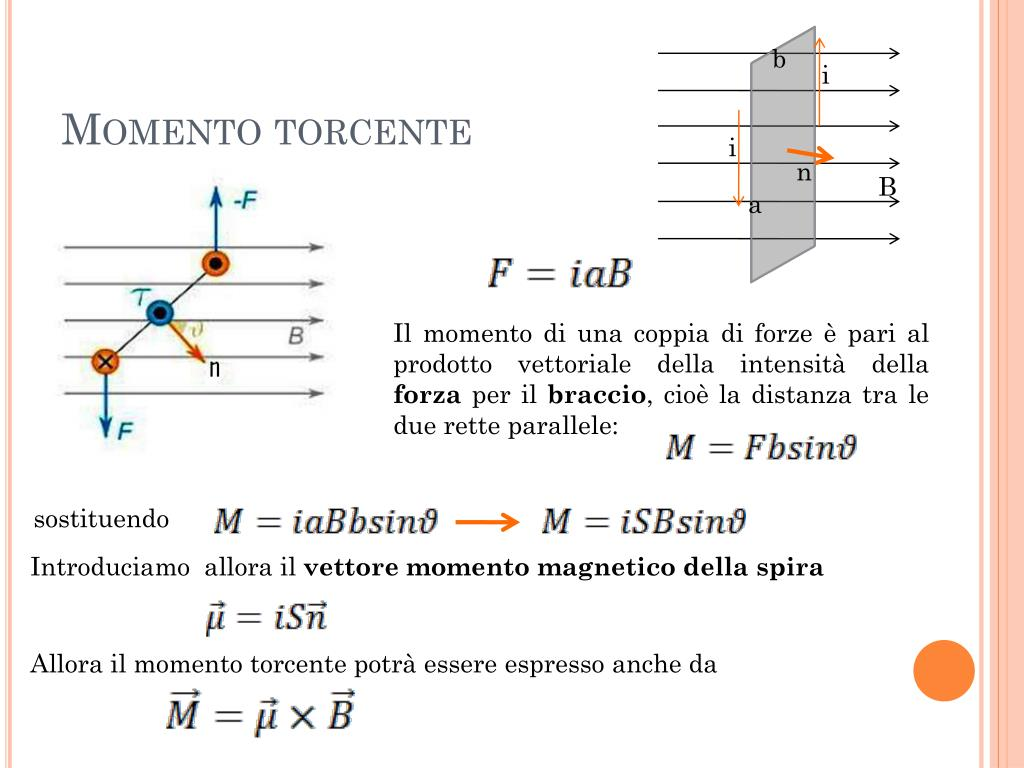

Momento M = N * i * Area * B * sen35°

Area di una spira = pi greco * r^2 = 3,14 * 0,25^2 = 0,196 m^2,

N = 20 spire;

B = 0,12 T;

Momento della coppia = d * F * sen35°; d = 0,50 m;  diametro, distanza fra le due forze.

M = 0,50 * 0,042 *  0,574  = 0,012 Nm;

N * i * Area * B * sen(90° - 35°)  = M;

ricaviamo i:

i = M / (N * Area * B * sen55°);

i = 0,012 / (20 * 0,196 * 0,12 * 0,819);

i = 0,012 / 0,385 = 0,031 A. Grazie a @nik   Avevo sbagliato.

Ciao @edoscuola24




@mg WOOOWW!!!👍



2
da mg



Momento M = N * i * Area * B * cos35°

Area di una spira = pi greco * r^2 = 3,14 * 0,25^2 = 0,196 m^2,

N = 20 spire;

B = 0,12 T;

Momento della coppia = d * F; d = 0,50 *sen35° m;  diametro, distanza fra le due forze.

M = 0,50 * 0,042 = 0,021 *sen35° Nm;

N * i * Area * B * sen35° = M;

ricaviamo i:

i = M / (N * Area * B * sen35°);

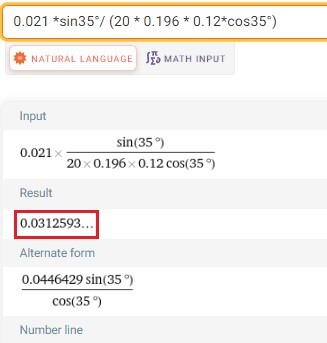

i = 0,021 / (20 * 0,196 * 0,12 * 0,574);

i = 0,021 / 0,2698 = 0,078 A. (Devo aver sbagliato qualche cosa).

Ciao @edoscuola24



per mg



......................

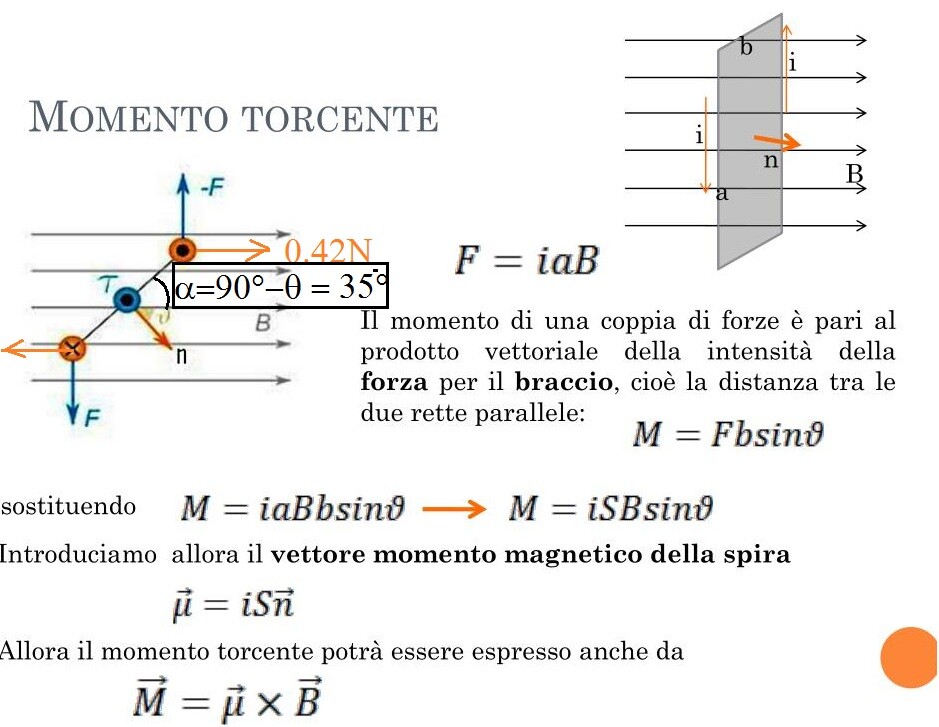

la traccia dimentica la direzione delle forze della coppia che è "necessario applicare"

@nik 👍👍👍

@nik   grazie, ciao.
