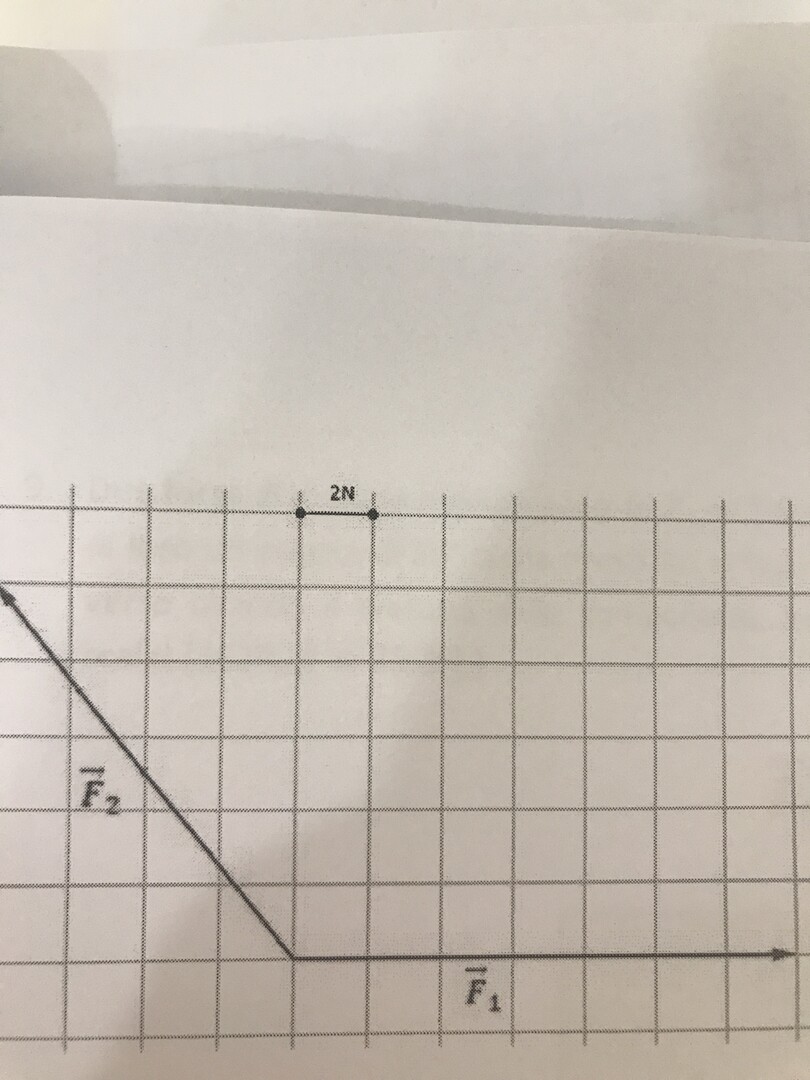

usando il quadrettato determina la forza risultante delle due forze mostrate in figura )modulo dell’angolo di direzione) usa il metodo delle componenti. [11,7 N; 59 gradi]
usando il quadrettato determina la forza risultante delle due forze mostrate in figura )modulo dell’angolo di direzione) usa il metodo delle componenti. [11,7 N; 59 gradi]
112
punti
Livello 1

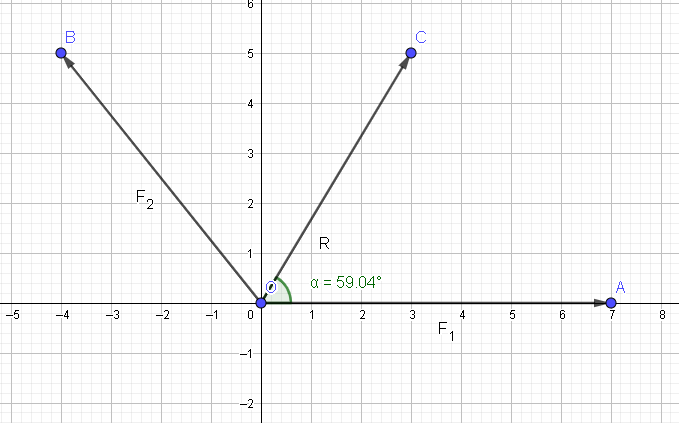

F1(7,0)
F2(-4,5)
--------------
R(3,5) sommo le due componenti = vettore risultante delle due forze.
Il modulo della forza, tenendo conto che una unità di misura del disegno equivale a 2N:
R=2·√(3^2 + 5^2) = 2·√34 N-------R=11.662 N
L'angolo che la risultante forma con l'asse delle x è:
TAN(α) = 5/3---------> α = 1.0304 in radianti
TAN(α°) = 5/3--------> α = 59.04° in gradi sessadecimali
115479
punti
Genius III
grazie mille!!!
angolo = arctan Fy/Fx = arctan (5/3) = 59,0°
142442
punti
Genius III

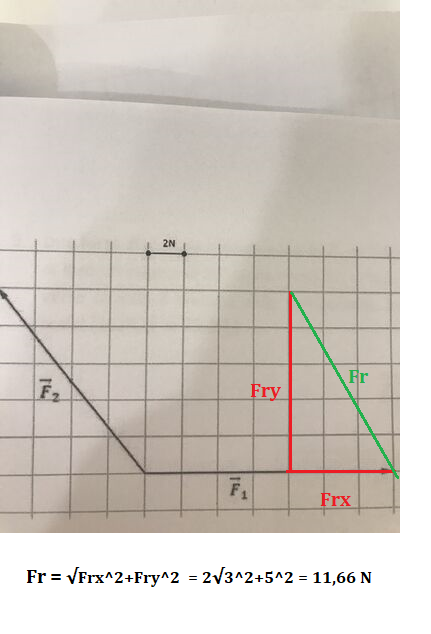

F1 = 7 q ix = 14 N ix
F2 = - 4q ix + 5 q iy = ( - 8 ix + 10 iy ) N
F1 + F2 = (14 - 8) ix + (0 + 10) iy (N)
F1 + F2 = (6 ix + 10 iy ) N
per cui il modulo é |F| = sqrt (36 + 100) N = sqrt (136) N = 11.66 N
e l'angolo é fi = arctg*(10/6) = 59°.04
58346
punti
Livello 7
grazie
