[Risolto] Potete controllare questo esercizio

Ciao Francesco, intuitivamente il grafico della forza equilibrante va bene, MA va bene solo perché è giusta la direzione (parallela al piano inclinato) ed il verso (ascendente).

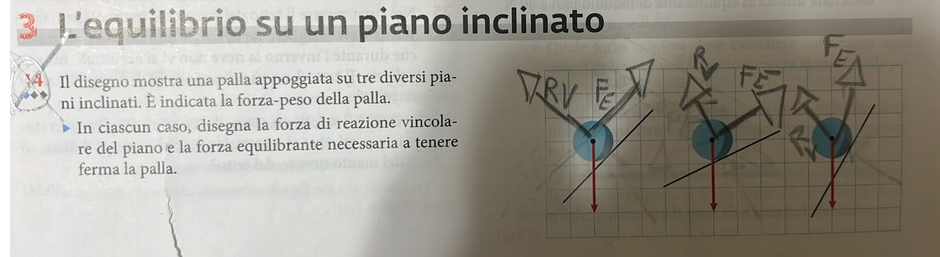

Vedi bene che l’esercizio ti propone tre piani con diverse inclinazioni.
Questo perché vuole che tu disegni la forza sollecitante che tende a far muovere il corpo.
In questi tre casi la forza sollecitante è la componente del peso parallela al piano inclinato (P// P parallela) che tende a far scendere verso il basso il corpo.
P parallela è la proiezione di P (peso) parallela al piano inclinato e la forza equilibrante deve avere il suo stesso modulo.
Quindi nei tre casi proposti dall’esercizio avrai tre diverse forze equilibranti.

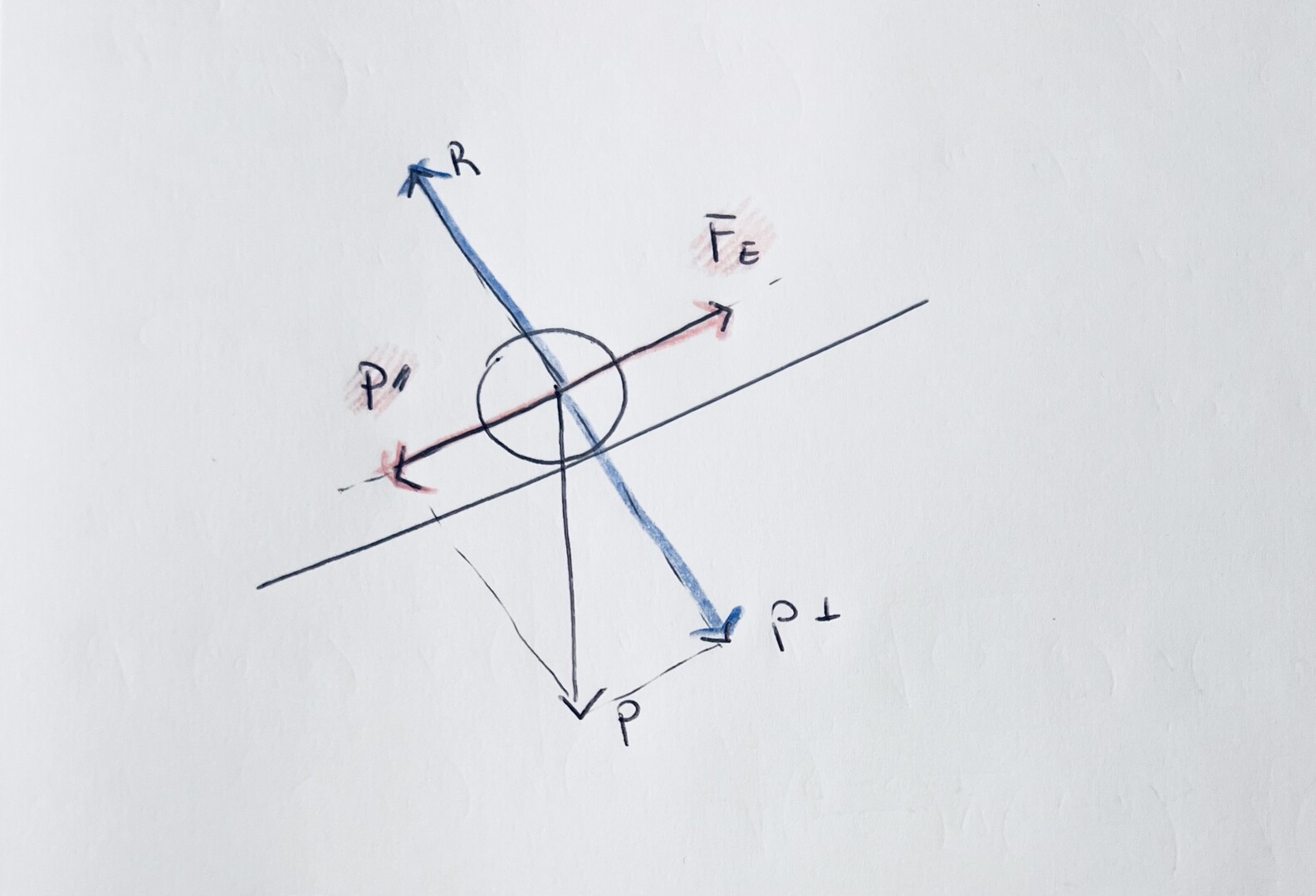

Se guardi lo schema che ti ho allegato vedi che ho fatto dello stesso colore le forze che si equilibrano fra loro:

P// con la forza equilibrante

P perpendicolare con la reazione di appoggio del piano

Un consiglio: impara a disegnare SEMPRE tutte le forze scomposte nelle loro componenti (nel caso del piano inclinato devi scomporle parallelamente e perpendicolarmente al piano).
