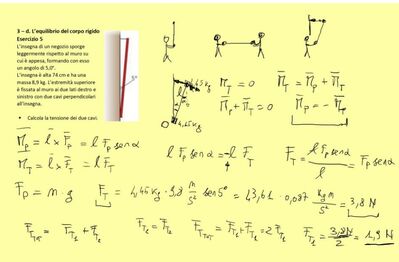

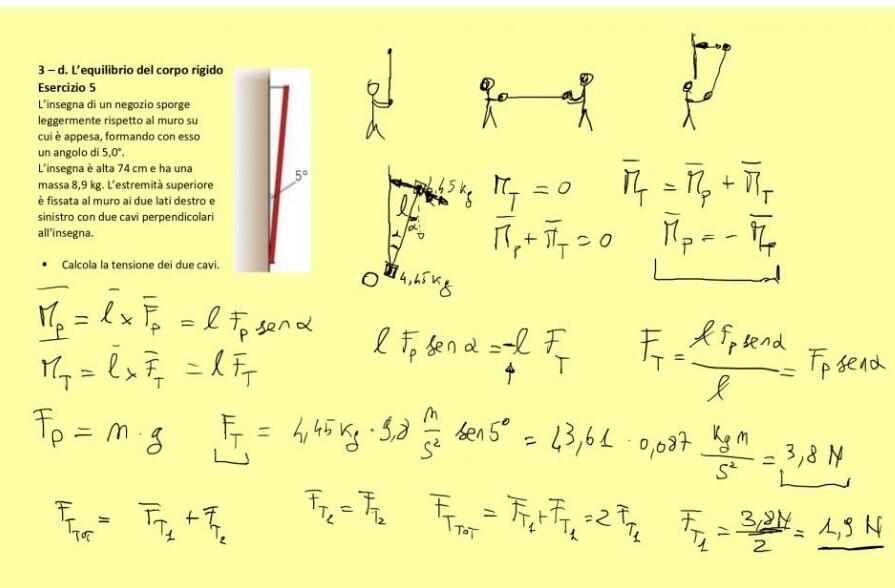

L'insegna di un negozio sporge leggermente rispetto al muro su cui è appesa , formando con esso un angolo di 5°
L'insegna è alta 74 cm e ha una massa 8,9 kg . L'estremità superiore è fissata al muro ai 2 lati destro e sinistro con 2 cavi perpendicolari all'insegna . Calcola la tensione dei 2 cavi
Vi ringrazio per la disponibilità
147
punti
Livello 1
per ogni cavo
Ty*l = m/2*g*l/2*cos 85°
Ty = 8,9*9,806*0,0872/4
T = Ty/sen 5° = 8,9*9,806/4 = 21,83 N
142413
punti
Genius III
@remanzini_rinaldo la ringrazio per la disponibilità
556
punti
Livello 2

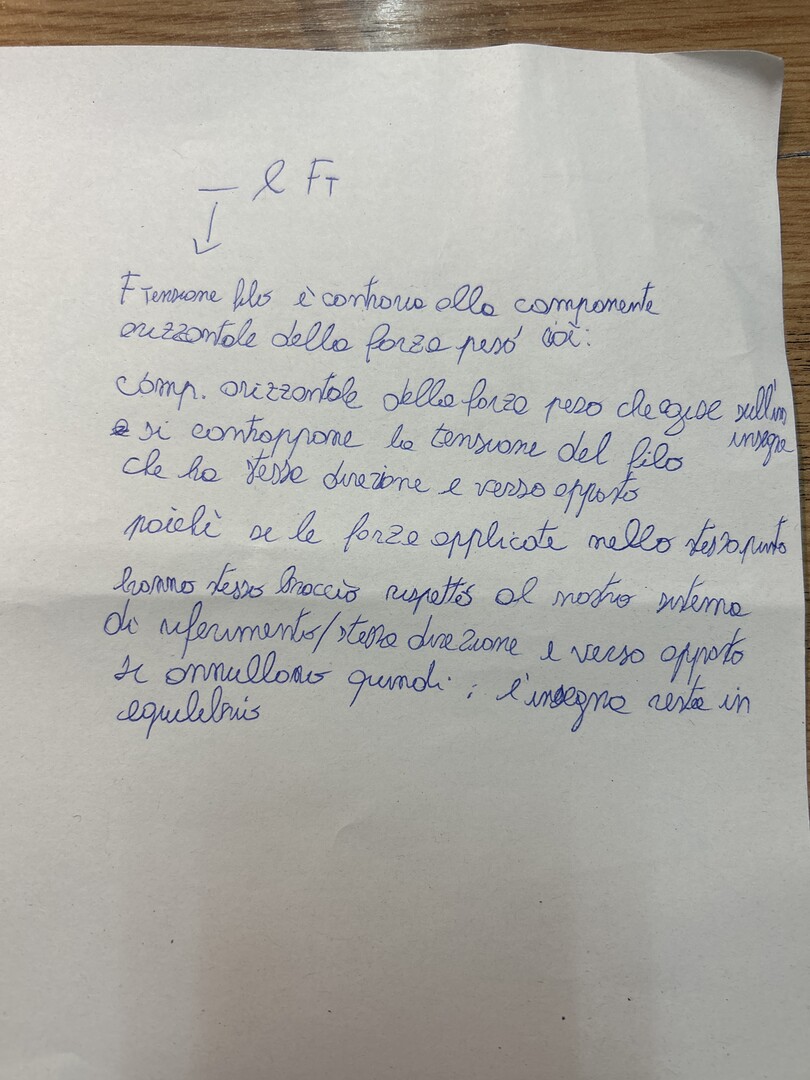

posso chiederti delucidazioni sulla tua soluzione? mi pare di capire che tu abbia considerato tutta la forza peso come applicata all'estremità superiore dell'insegna. Ho capito bene? Se si, non sono molto d'accordo su questa ipotesi. La forza peso dovrebbe essere applicata nel baricentro della massa, ovvero nel punto medio ad una distanza L/2 dal fulcro. Quindi secondo me l'equazione di equilibrio al momento dovrebbe essere:
$LF_t=\frac{L}{2}F_psin\alpha$
Cosa ne pensi?
Mi sa che non hai capito la mia obiezione e considera che io non sono l'autore del post. Secondo me, con la mia esperienza di ingegnere, hai sbagliato a scrivere l'equilibrio alla rotazione, in quanto hai applicato la forza peso in alto e non nel baricentro.
@graziano La ringrazio si vede molto bene, penso che la critica del signor Sebastiano sia corretta
Vi ringrazio comunque per la disponibilità sia a Graziano che Sebastiano.
La prossima volta cercherò di specificare bene anche il risultato del problema 👍
