Mi potete aiutare? per favore a rispondere quelle domande sotto matteria e TTRG

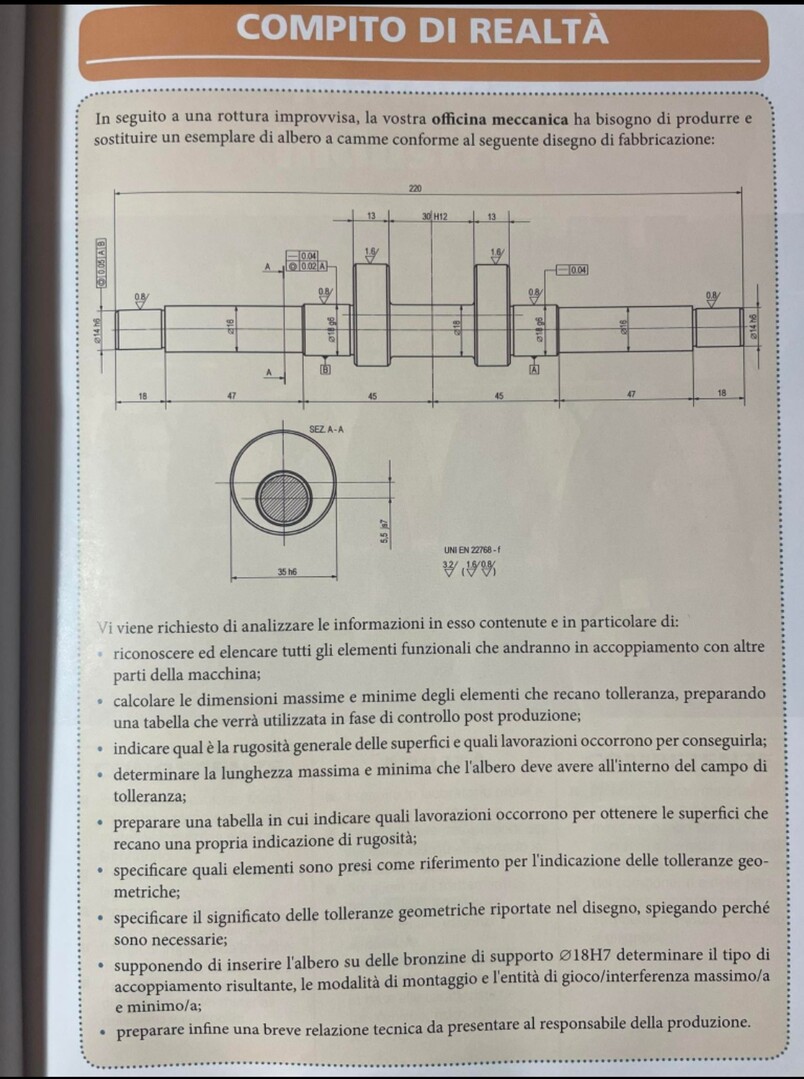

In seguito a una rottura improvvisa, la vostra officina meccanica ha bisogno di produrre e sostituire un esemplare di albero a camme conforme al seguente disegno di fabbricazione:
Vi viene richiesto di analizzare le informazioni in esso contenute $\mathrm{e}$ in particolare di:
riconoscere ed elencare tutti gli elementi funzionali che andranno in accoppiamento con altre parti della macchina;
- calcolare le dimensioni massime e minime degli elementi che recano tolleranza, preparando una tabella che verrà utilizzata in fase di controllo post produzione;
- indicare qual è la rugosità generale delle superfici e quali lavorazioni occorrono per conseguirla;
- determinare la lunghezza massima e minima che l'albero deve avere all'interno del campo di tolleranza;
- preparare una tabella in cui indicare quali lavorazioni occorrono per ottenere le superfici che recano una propria indicazione di rugosità;
- specificare quali elementi sono presi come riferimento per l'indicazione delle tolleranze geometriche;
- specificare il significato delle tolleranze geometriche riportate nel disegno, spiegando perché sono necessarie;
- supponendo di inserire l'albero su delle bronzine di supporto $\varnothing 18 \mathrm{H} 7$ determinare il tipo di accoppiamento risultante, le modalità di montaggio e l'entità di gioco/interferenza massimo/a e minimo/a;
- preparare infine una breve relazione tecnica da presentare al responsabile della produzione.
