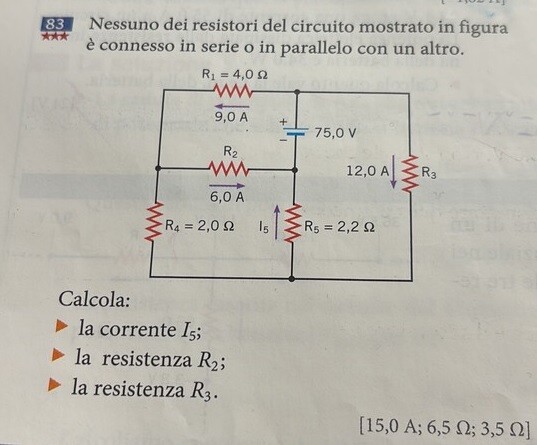

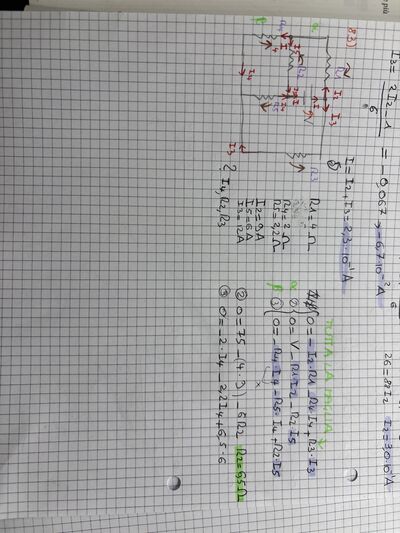

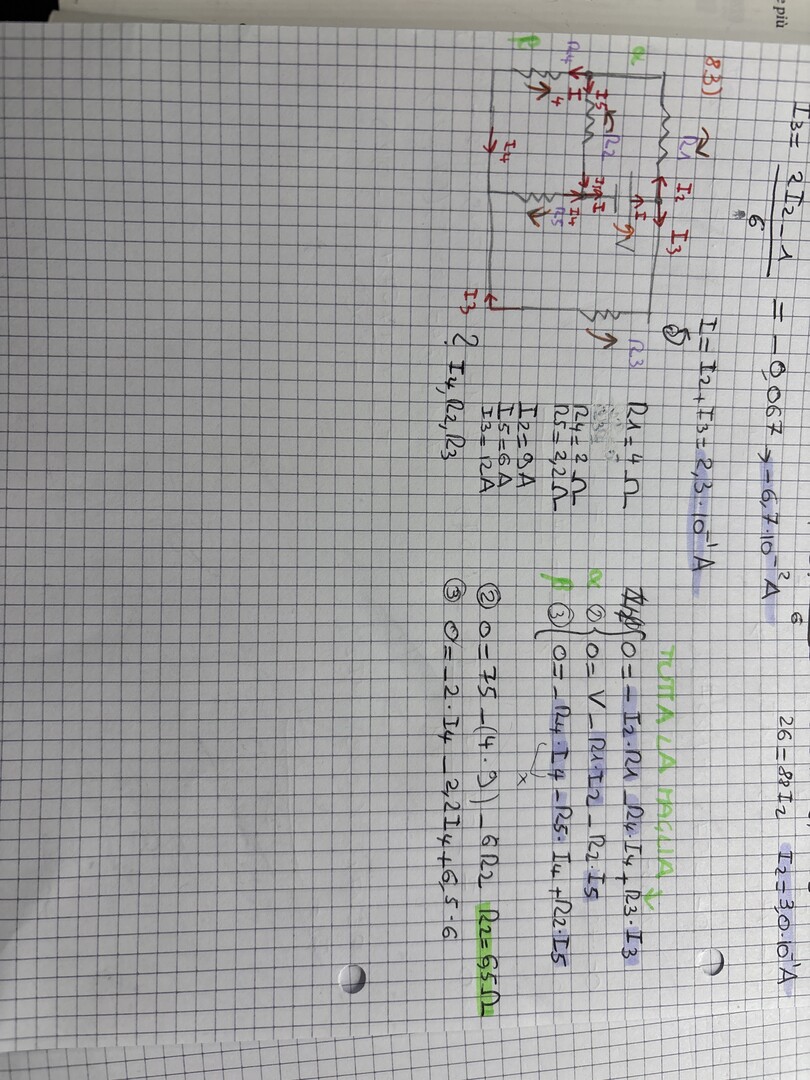

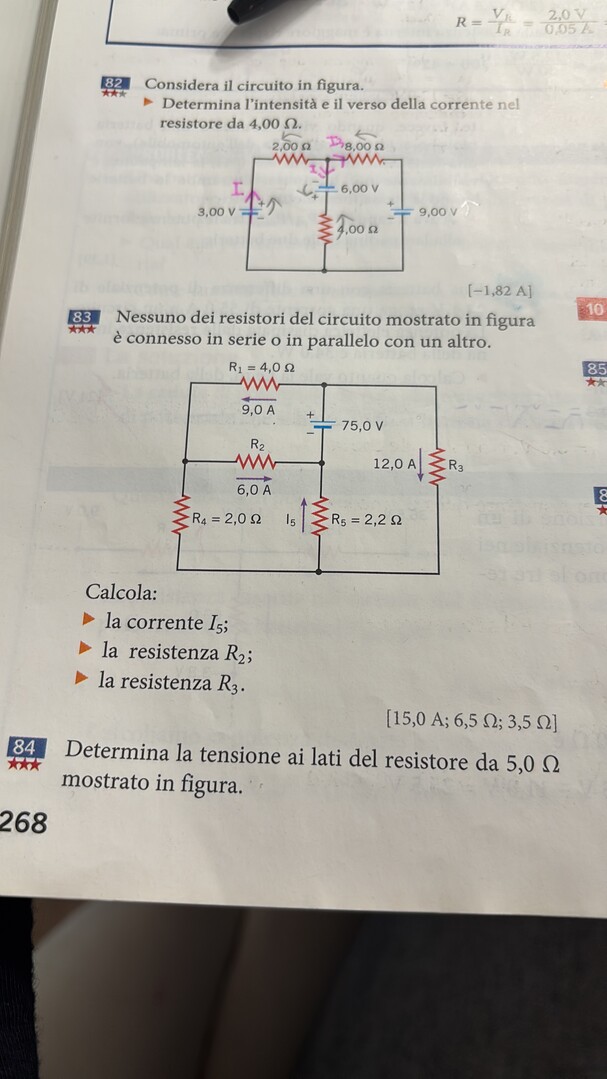

buongiorno qualcuno potrebbe individuare e dirmi dove ho sbagliato? per comodità ho cambiato i nomi delle intensità di corrente grazie mille in anticipo
buongiorno qualcuno potrebbe individuare e dirmi dove ho sbagliato? per comodità ho cambiato i nomi delle intensità di corrente grazie mille in anticipo
47
punti
Livello 0

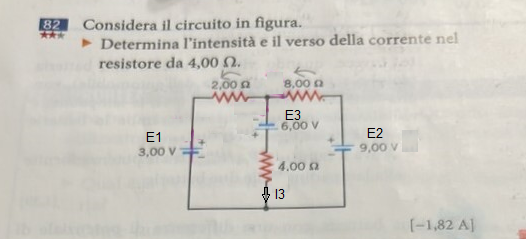

I'3 = 3/(2+32/12)*8/12 =0,4286 A down
I''3 = 9/((8+8/6)*2/6 =0,3214 A down
I'''3 = 6/(4+16/10) = 1,0714 A down
I3 = I'3+I''3+I'''3 = 1,8214 A down (I down è il verso indicato nella figura)
142424
punti
Genius III
142424
punti
Genius III
https://www.sosmatematica.it/forum/domande/leggi-di-kirchhoff-6/#post-273091
c'è anche l'es82...

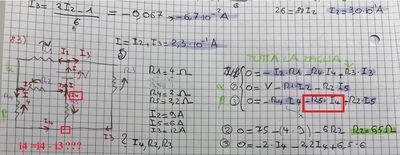

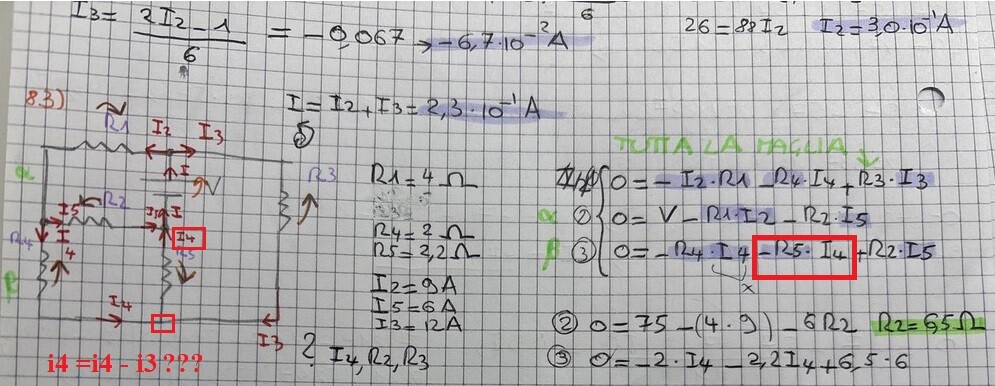

...il tuo errore ... di più non ho guardato
...........................................

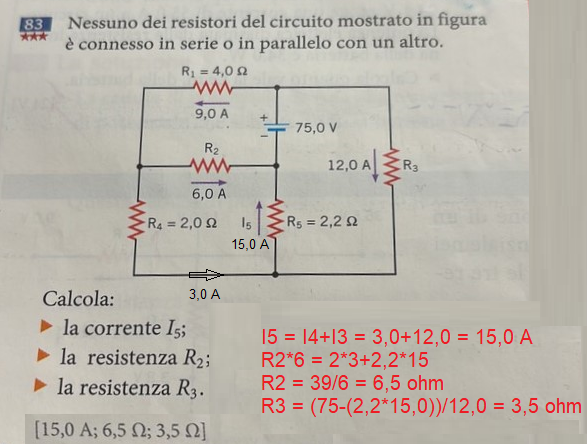

i1= 9 A , i2 = 6 A , i3 = 12 A , Vab = E = 75 V

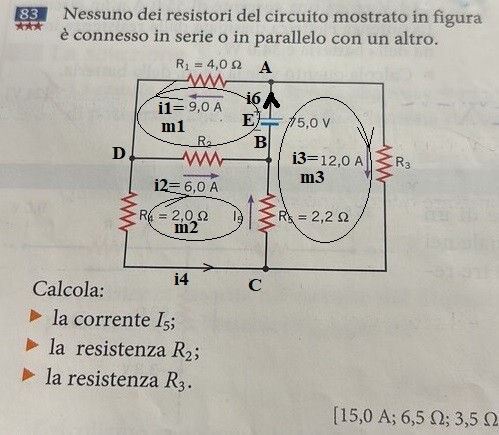

kirchhoff
nodi n=4 indip. n-1 = 3
lati o rami l = 6 maglie indipendenti l -(n-1) = 3
nodo A
i6 = i1 + i3 ---> v = x + z = 9+12 = 21 A = i6
nodo B
i2+i5 = i6 --> y + u = v = 6 + u = i6 = 21A --> u = 21-6 = 15 A = i5
nodo C
i3 + i4 = i5 ---> z + t = u = i5 = 15 A --> 12 + t = 15 A --> i4 = t = 3 A
m1
E = r1*i1 + r2*i2 ---> 75 = 4*9 + r2*6 ---> r2 = 6.5 ohm
m2
0 = r2*i2 - r4*i4 - r5*i5 ---> 0 = r2*y - 2*t - 2.2*u = 6.5*6 - 2*3 = 33 --> ok
m3
E = i3*r3 +i5*r5 ---> 75 = 12*r3 + 2.2*u --> r3 = 3.5 ohm
... il link in testa l'ho scoperto dopo ...
7583
punti
Livello 5
@nik 👍👌👍
