Risultati
4,3*10-5 T
Angolo fra il piano della pagina e il vettore Btot=54 gradi
Non ho capito che fine fa il vettore B che ci dà il testo.
Grazie
221
punti
Livello 1
B = Ko * i / R; (legge di Biot- Savart). Campo generato da una corrente i.
Ko = 2 * 10^-7 N/A^2 ; ( è la permeabilità magnetica, Ko = μo/(2π).
r = distanza dal filo del punto P; r = 0,06 m;
B1 = 2 * 10^-7 * 7,5 / 0,06 = 2,5 * 10^-5 T; campo generato dalla corrente i.

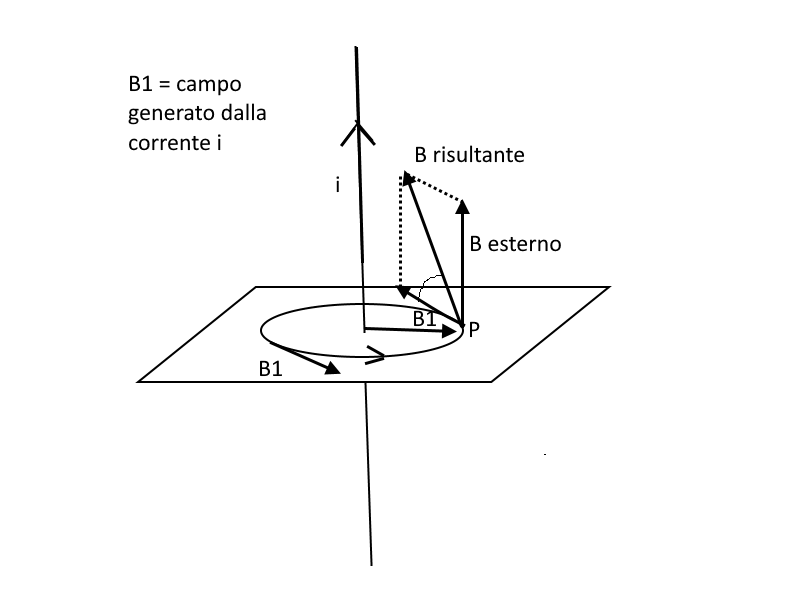

B1 è un vettore giacente sul foglio, diretto verso l'alto, perpendicolare al vettore B esterno;
B esterno = 3,5 * 10^-5 Tesla e parallelo al filo uscente dal foglio;
(B non è 3,5 T) ; forse è 3,5 * 10^-5 T? Ti sei dimenticato di 10^-5.
B risultante = radice quadrata( B1^2 + B^2);
B risultante = radice(2,5^2 + 3,5^2) * 10^-5; = radice(18,5) * 10^-5 = 4,3 * 10^-5 T. E' un vettore uscente dalla pagina con un angolo alfa:
tan(alfa) = B esterno / B1 = 3,5 / 2,5 = 1,4;
alfa = arctan(1,4) = 54°, angolo di inclinazione sulla pagina del vettore B risultante.
Ciao @awesomeswipe
cambia nome!
https://argomentidifisica.wordpress.com/category/esercizi-su-campo-magnetico-e-intensita-di-corrente/ questo è il mio blog di fisica.
63928
punti
Genius I

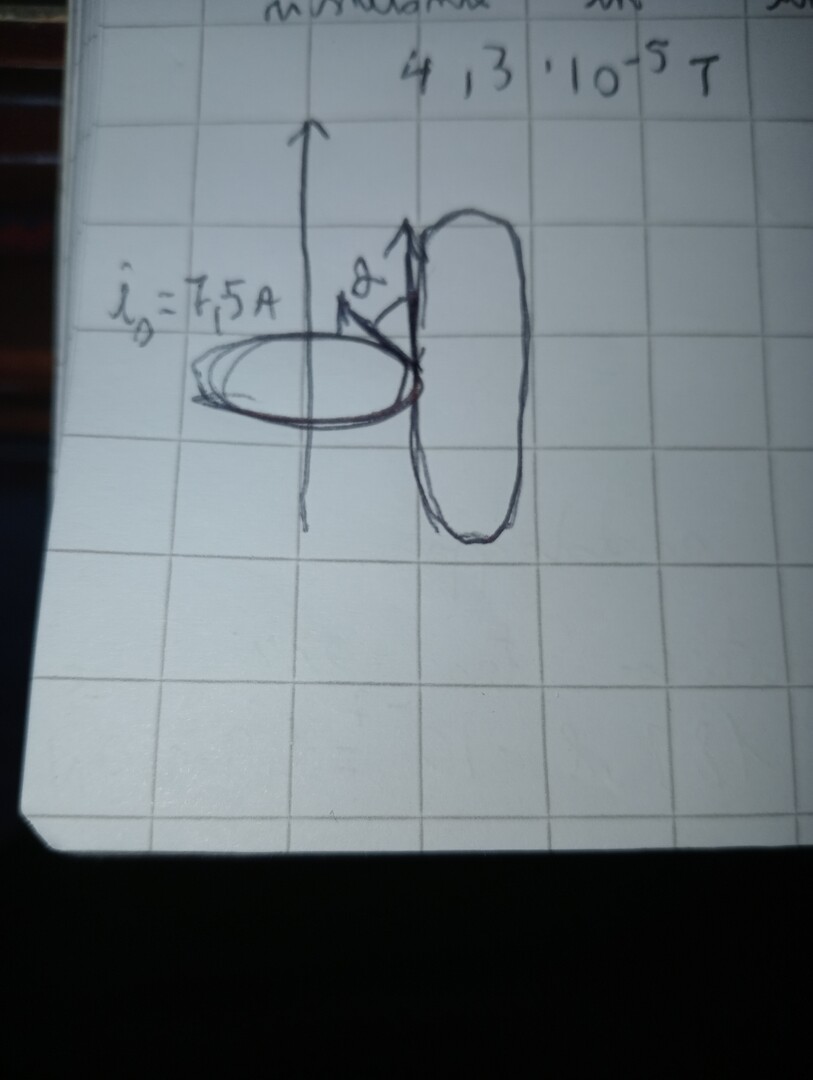

@mg io avevo fatto questo disegno inizialmente, va bene quindi?
@mg non si era caricata l'immagine alla tua risposta, grazie ora ho capito
Il campo B esterno è uniforme; le linee di forza di B sono tutte parallele al filo uscenti dal piano. Il campo B esterno non ha linee di forza circolari. Le linee di forza attorno al filo percorso da corrente sono circolari. @awesomeswipe ciao.
