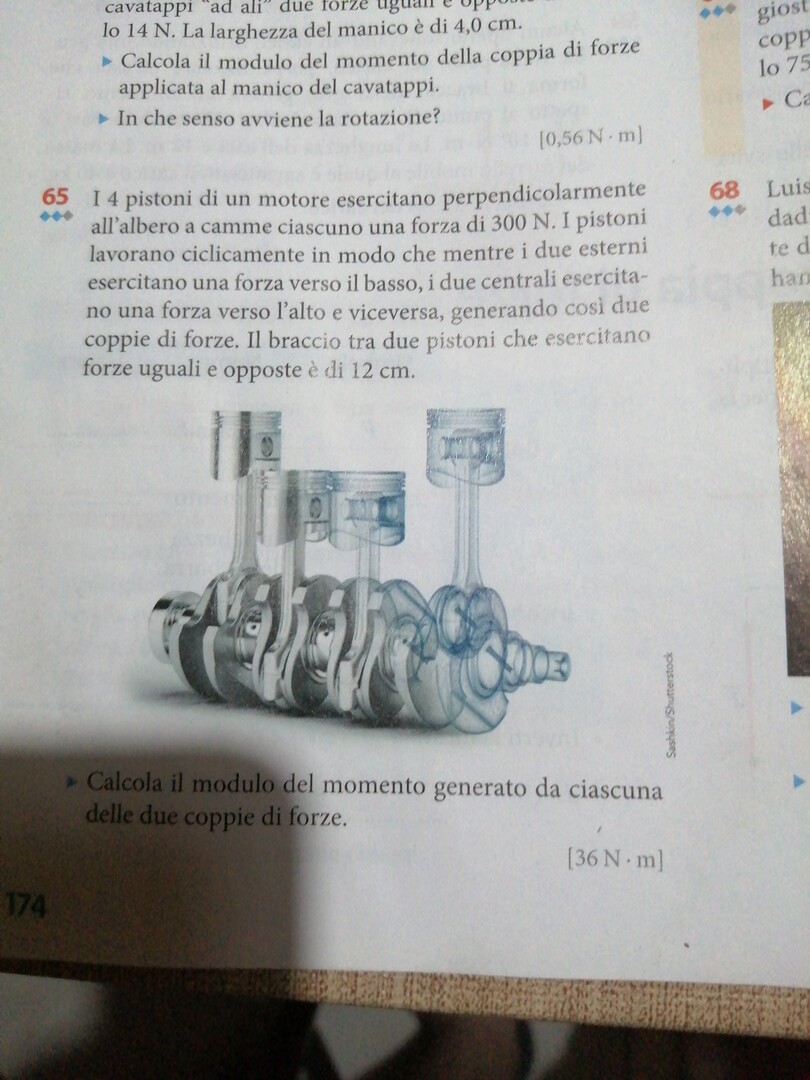

I 4 pistoni di un motore esercitano perpendicolarmente all'albero a camme ciascuno una forza di 300 N. I pistoni lavorano ciclicamente in modo che mentre i due esterni esercitano una forza verso il basso, i due centrali esercitano una forza verso l'alto e viceversa, generando così due coppie di forze. Il braccio tra due pistoni che esercitano forze uguali e opposte è di 12 cm.
Calcola il modulo del momento generato da ciascuna delle due coppie di forze.
390
punti
Livello 2

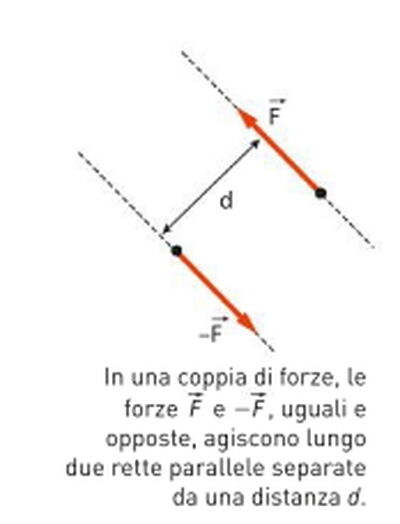

Il modulo del momento di una coppia di forze (forze uguali, stesso modulo ed opposte applicate in due diversi punti del corpo rigido) è uguale al prodotto del modulo F di una delle due forze per la distanza d tra le rispettive rette d'azione.
M= F*d
dove:
M= modulo del momento della coppia (N*m)
F= modulo di ognuna delle due forze (N)
d= distanza tra le due rette d'azione (m)
Sostituendo i valori numerici otteniamo:
M= 300* 12* 10^( - 2) = 36 N*m
(direzione del vettore M perpendicolare al piano contenente la coppia di forze)
Al contrario del momento di una forza, il momento di una coppia non dipende dal punto scelto per calcolarlo.
77016
punti
Genius II
M = 300*2*6/100 = 12*3 = 36 N*m
142505
punti
Genius III
Il momento di una coppia di forze uguali e di verso opposto è l'intensità di una delle due forze moltiplicato per 2 volte il raggio cioè per la distanza tra le due rette ove agiscono tali forze ossia il braccio, espresso in $N/m$, quindi:
momento della coppia di forze $M= F×b = 300×\frac{12}{100} = 36~N/m$.
68301
punti
Genius I
