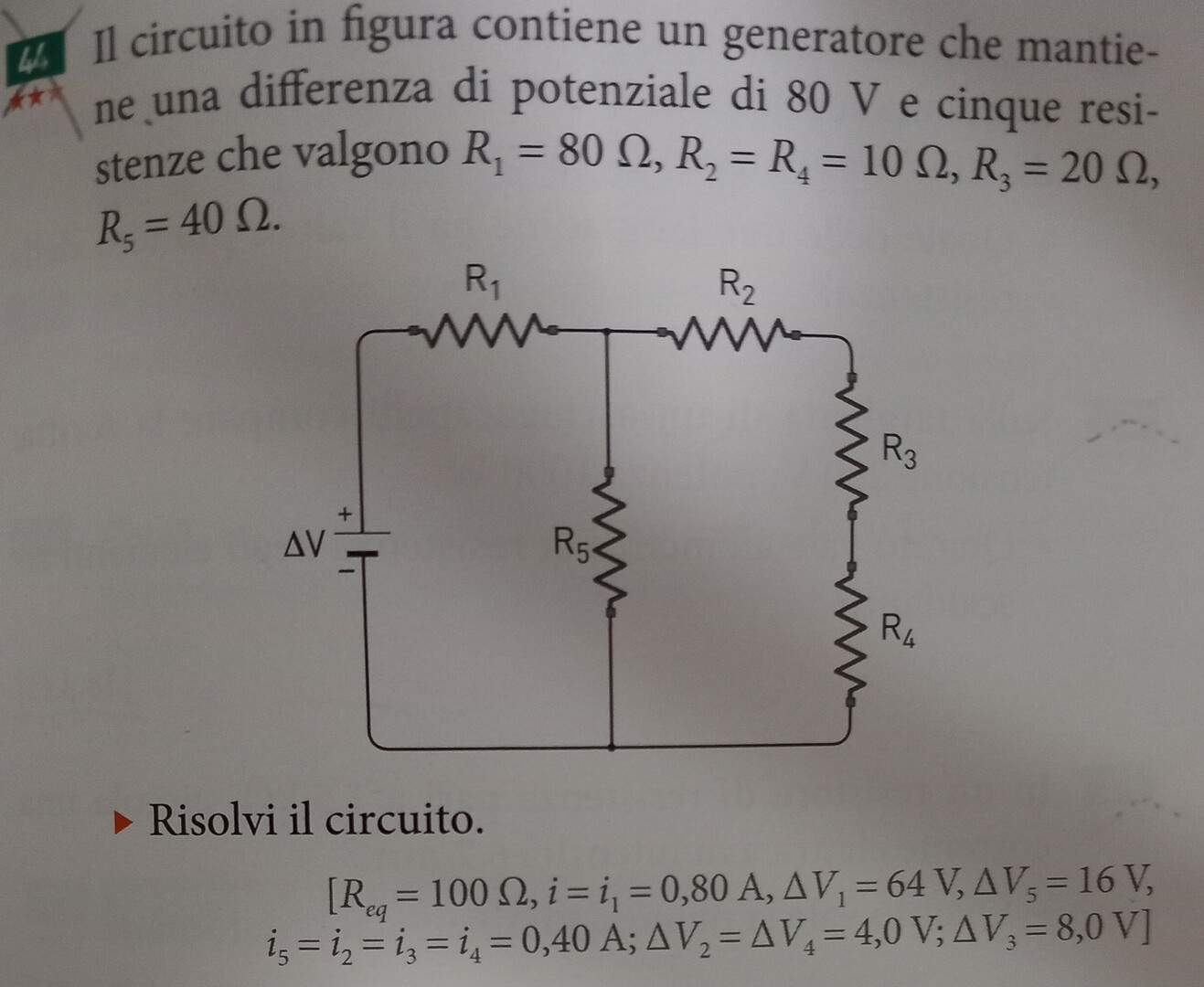

Il circuito in figura contiene un generatore che mantiene una differenza di potenziale di $80 V$ e cinque resistenze che valgono $R_1=80 \Omega, R_2=R_4=10 \Omega, R_3=20 \Omega$, $R_5=40 \Omega$
Risolvi circuito
Il circuito in figura contiene un generatore che mantiene una differenza di potenziale di $80 V$ e cinque resistenze che valgono $R_1=80 \Omega, R_2=R_4=10 \Omega, R_3=20 \Omega$, $R_5=40 \Omega$
Risolvi circuito
60
punti
Livello 1
R234 = 40 ohm
R2345 = 40 // 40 = 40^2/80 = 20 ohm
Req = R1+R2345 = 80+20 = 100 ohm
I = V/Req = 80V/100 ohm = 0,80 A
I5 = I*R234 / (R5+R234) = 0,40 A
