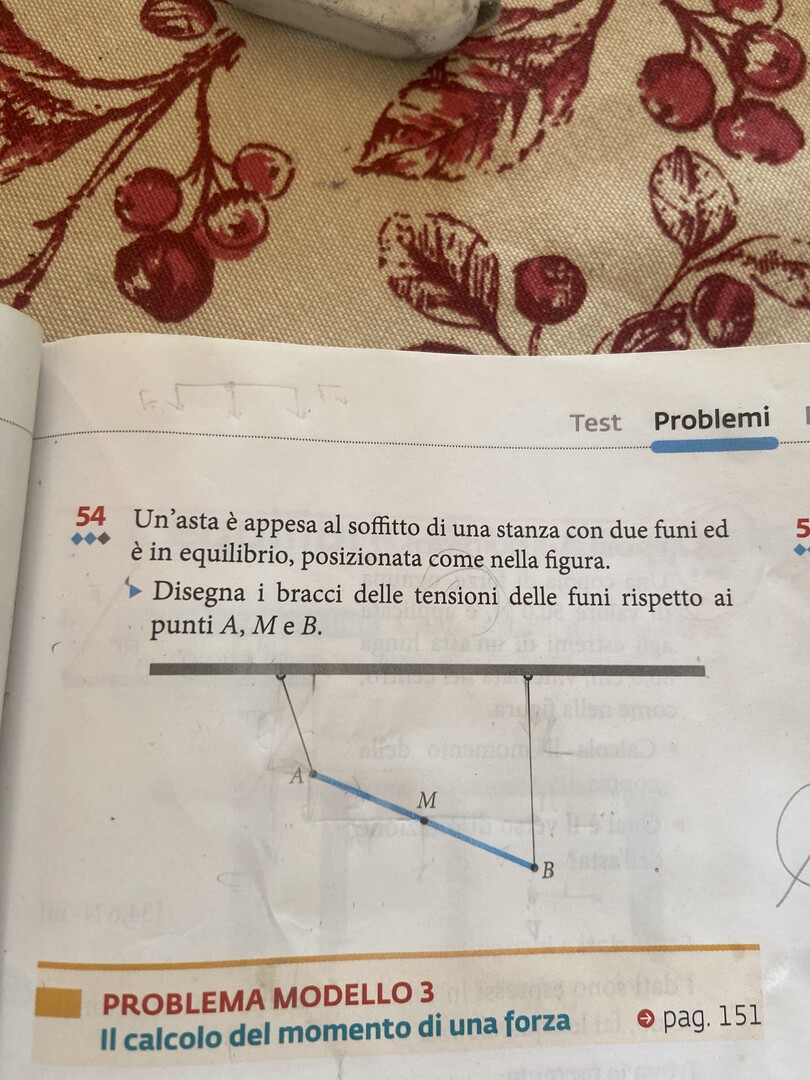

Un'asta è appesa al soffitto di una stanza con due funi ed è in equilibrio, posizionata come nella figura.
Disegna i bracci delle tensioni delle funi rispetto ai punti $A, M$ e $B$.
ne io ne mio padre capiamo questo esercizio…
qualcuno ci può aiutare?
7
punti
Livello 0

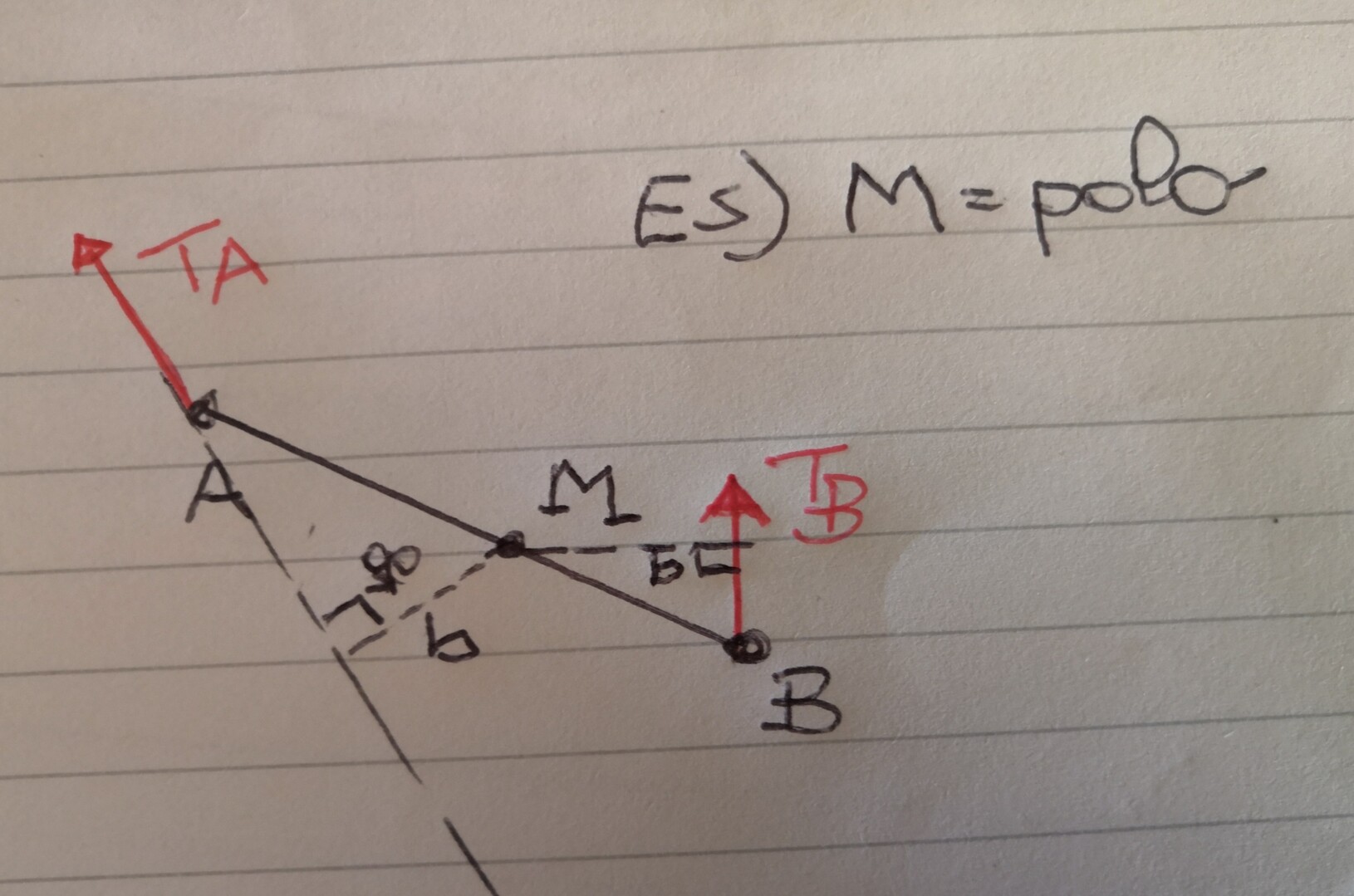

Il braccio di una forza rispetto al polo O è il segmento di perpendicolare condotto dal punto alla retta d'azione della forza.
Ovviamente il braccio è nullo se il polo (momento rispetto al quale viene calcolato il momento) coincide con il punto di applicazione della forza. Quindi rispetto al polo A il braccio di TA è nullo. Rispetto al polo B è nullo il braccio di TB
77016
punti
Genius II
Da ciascuno dei due punti non sulla retta di una fune devi tracciare il segmento ortogonale alla retta di ciascuna delle due funi, quattro in tutto.
57798
punti
Genius I
...e come calcoli le tensioni senza la massa dell'asta e l'angolo che la fune ha in A rispetto alla verticale ?
