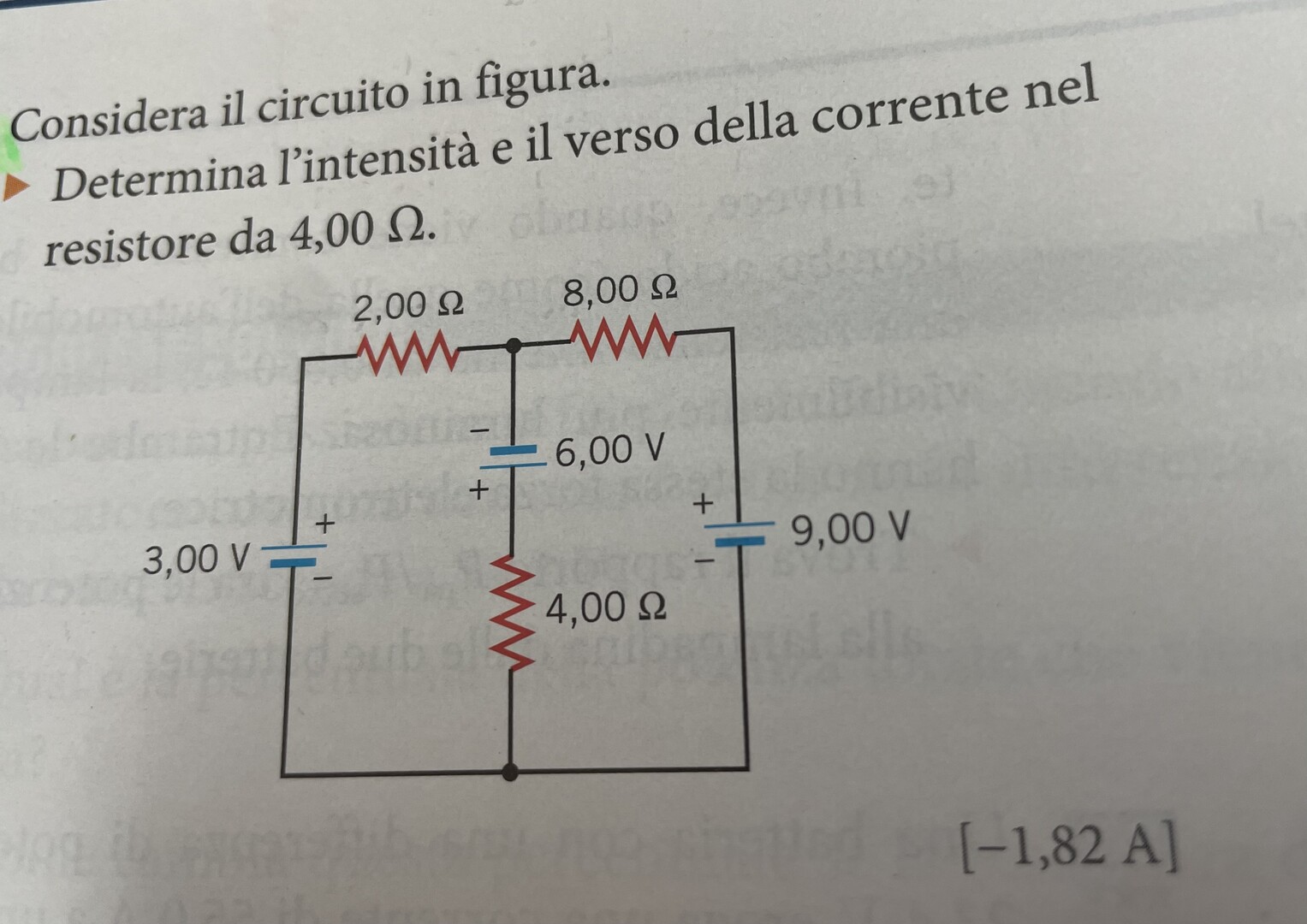

Considera il circuito in figura.
Determina l'intensità e il verso della corrente nel resistore da 4,00 ohm.
Considera il circuito in figura.
Determina l'intensità e il verso della corrente nel resistore da 4,00 ohm.
34
punti
Livello 0

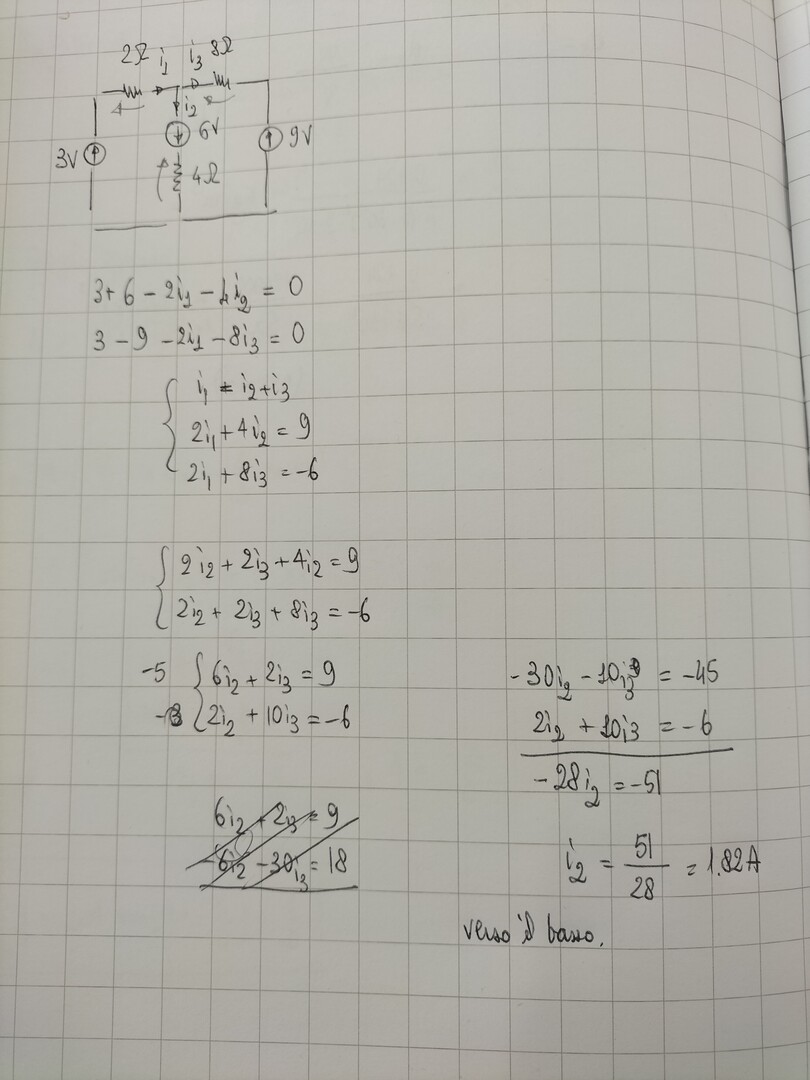

Applicando le leggi di Kichhoff
58339
punti
Livello 7
@eidosm ok grazie, ho una domanda: avendo considerato le pile nelle leggi di kirchhoff negative poi hai necessariamente preso i termini RxI di ciascuna resistenza positivi?e perché?
Ho usato la "convenzione dell'utilizzatore" ma non posso esprimermi meglio senza scrivere un trattato di Elettrotecnica.
@eidosm va bene, grazie lo stesso
@eidosm 👍👌👍

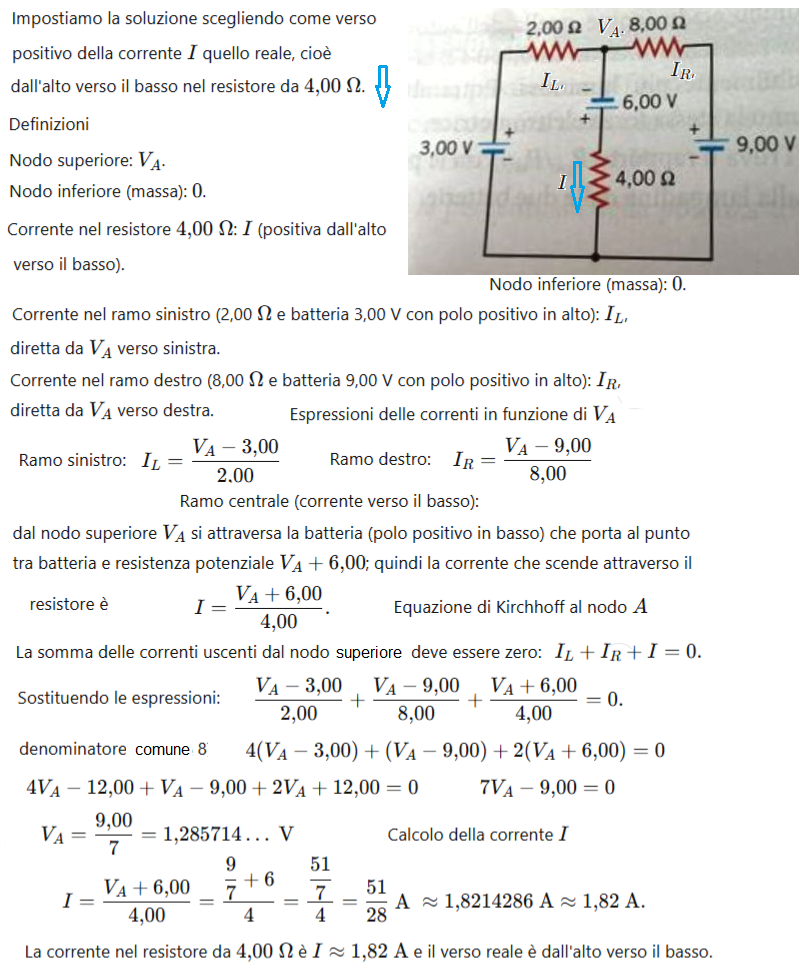

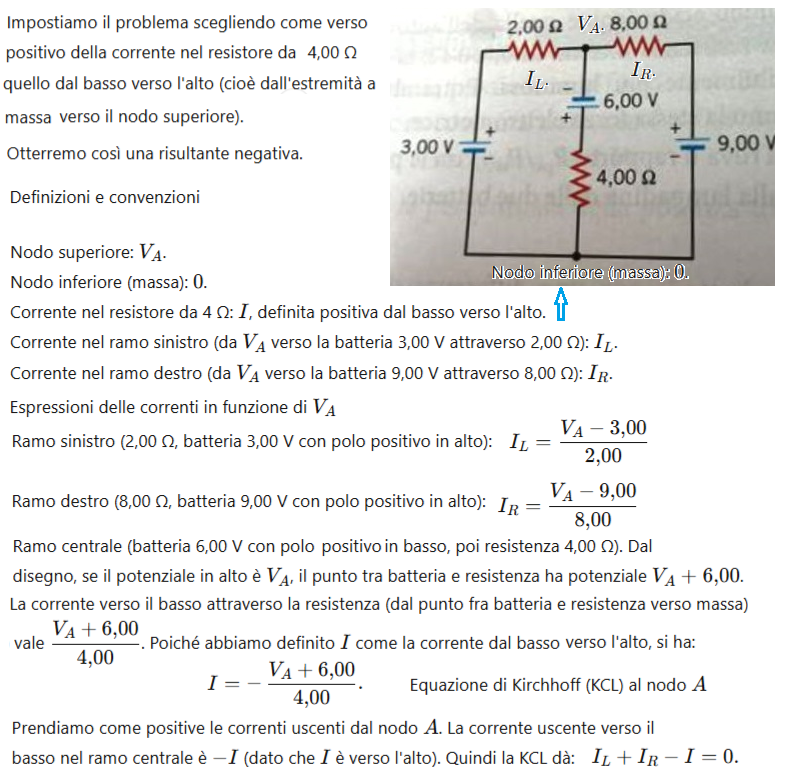

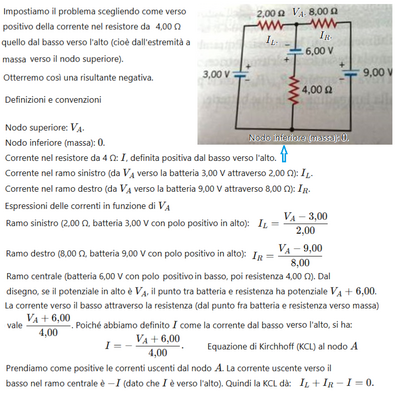

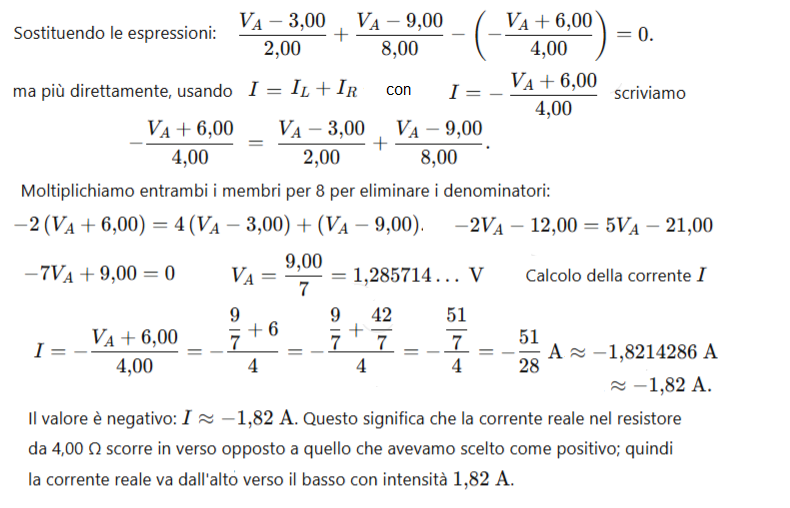

La prima soluzione, comporta che il verso arbitrario della corrente, (contrario a quello reale) sia scelto in modo da ottenere l'intensità I < 0. La seconda soluzione è come normalmente si opera, e in tal caso il segno di I sarà > 0, con il verso concorde con il caso reale.
1
2
16252
punti
Livello 8
@gregorius 👍👌👍+++

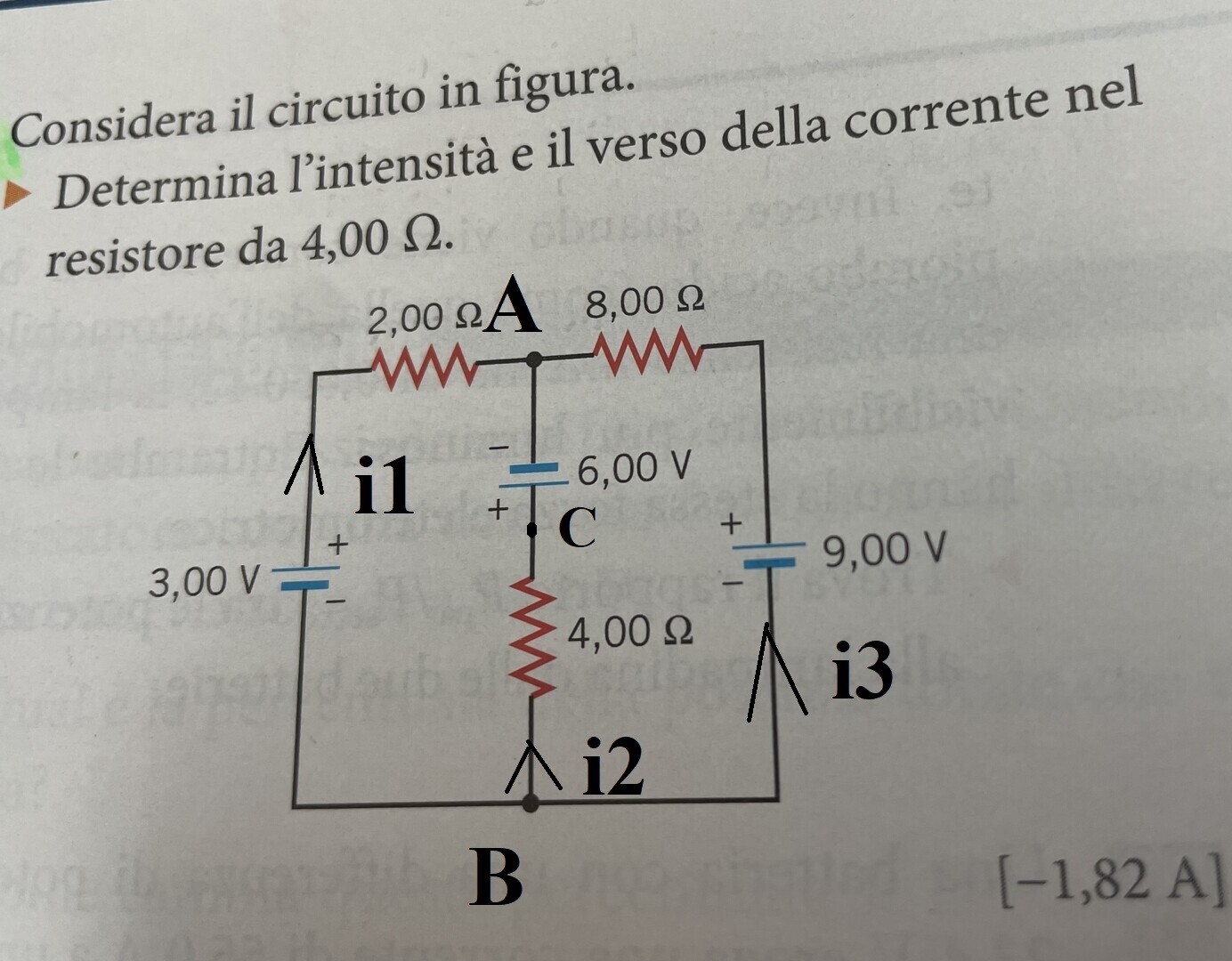

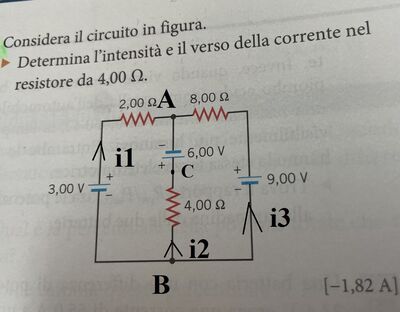

millman
Vab = (3/2.00 - 6/4.00+9/8.00)/(1/2.00 + 1/4.00 + 1/8.00) = 1.285714^_ (period 6)
- i2 = Vcb/r2 = (Vab - Vac)/r2 = (Vab+Vca)/r2 = (Vab + e2 )/r2 = ~ (1.285714+6.00)/4.00 =~ 1.82143 A
........
annoto che il testo , dando un segno negativo alla risposta relativa alla i2 , ha usato SENZA DIRLO (!) , ... e ha sbagliato in questo(!) , la convenzione di considerare positive le correnti verso l'alto!
https://www.sosmatematica.it/forum/domande/leggi-di-kirchhoff-6/#post-273184
https://www.sosmatematica.it/forum/domande/principio-di-millman/#post-52965
7583
punti
Livello 5
@nik 👍👌👍

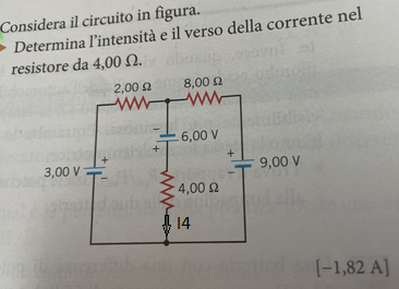

I'4 = 3/(2+32/12)*8/12 = 0,4286 A
I''4 = 9/(8+8/6)*2/6 = 0,3214 A
I'''4 = 6/(4+16/10) = 1,0714 A
I4 = I'4+I''4+I'''4 = 1,8214 A down
142413
punti
Genius III
@remanzini_rinaldo 👍 👍 👍
