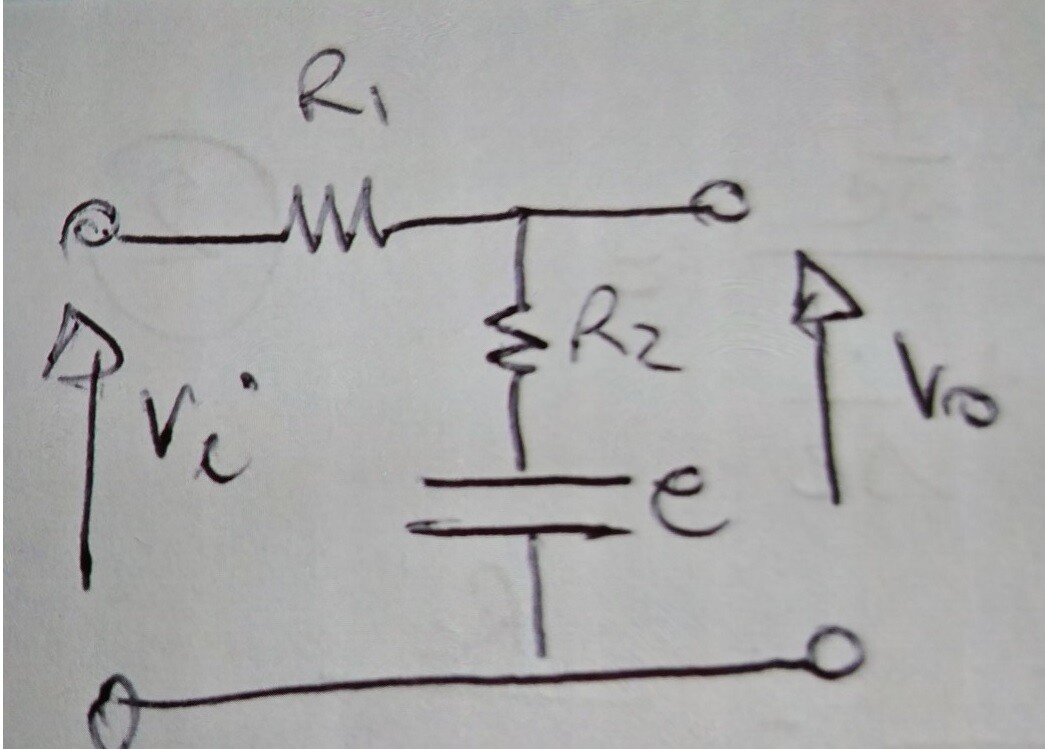

@gabry20 ....di che tipo di sorgente stiamo parlando? ho assunto VDC
Anche qui

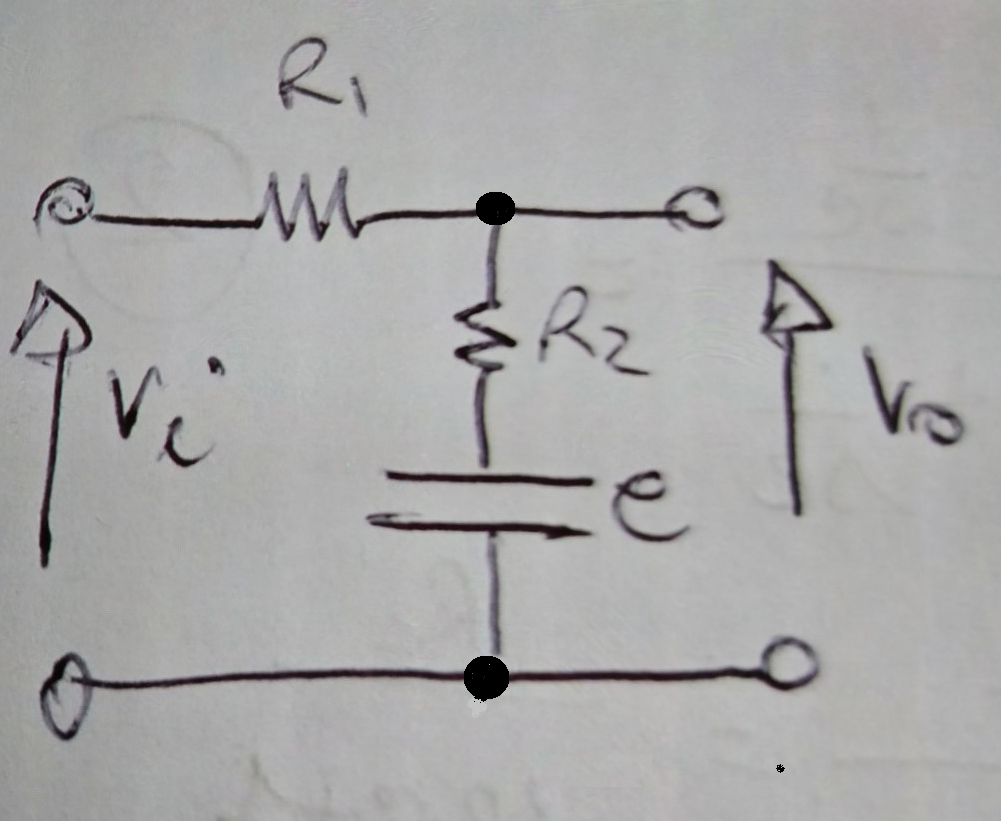

Vo/Vi = Z2/(R1 + Z2) essendo
Vo = Z2 I
Vi = (R1 + Z2) I
Adesso, Z2 = R2 + 1/(sC)
W(s) = [ R2 + 1/(sC) ]/[ R1 + R2 + 1/(sC) ] = (1 + R2C s) / ( 1 + (R1 + R2)C s )
58338
punti
Livello 7
Se Vi = VDC
1) a vuoto (resistenza del carico RL = 0):
Vo = Vi
2) con RL ≠ 0
2.1) a regime V'o = Vi * (RL//R2)/(R1+(RL//R2)
2.2) transitoriamente, all'applicazione di RL, la tensione cala inizialmente ad un valore Vot < V'o, per poi portarsi al valore V'o con andamento transitorio avente costante di tempo Ƭ = C*(R2+R1//RL)
142399
punti
Genius III
@remanzini_rinaldo 👍 👍 👍 Non è sufficiente risolvere i loro problemi, ora dobbiamo pure inventarci le ipotetiche domande alle quali dare la risposta!.
Vo = Vi*(r2+1/(jwC))/(r1+r2+1/(jwC))
