256
punti
Livello 1

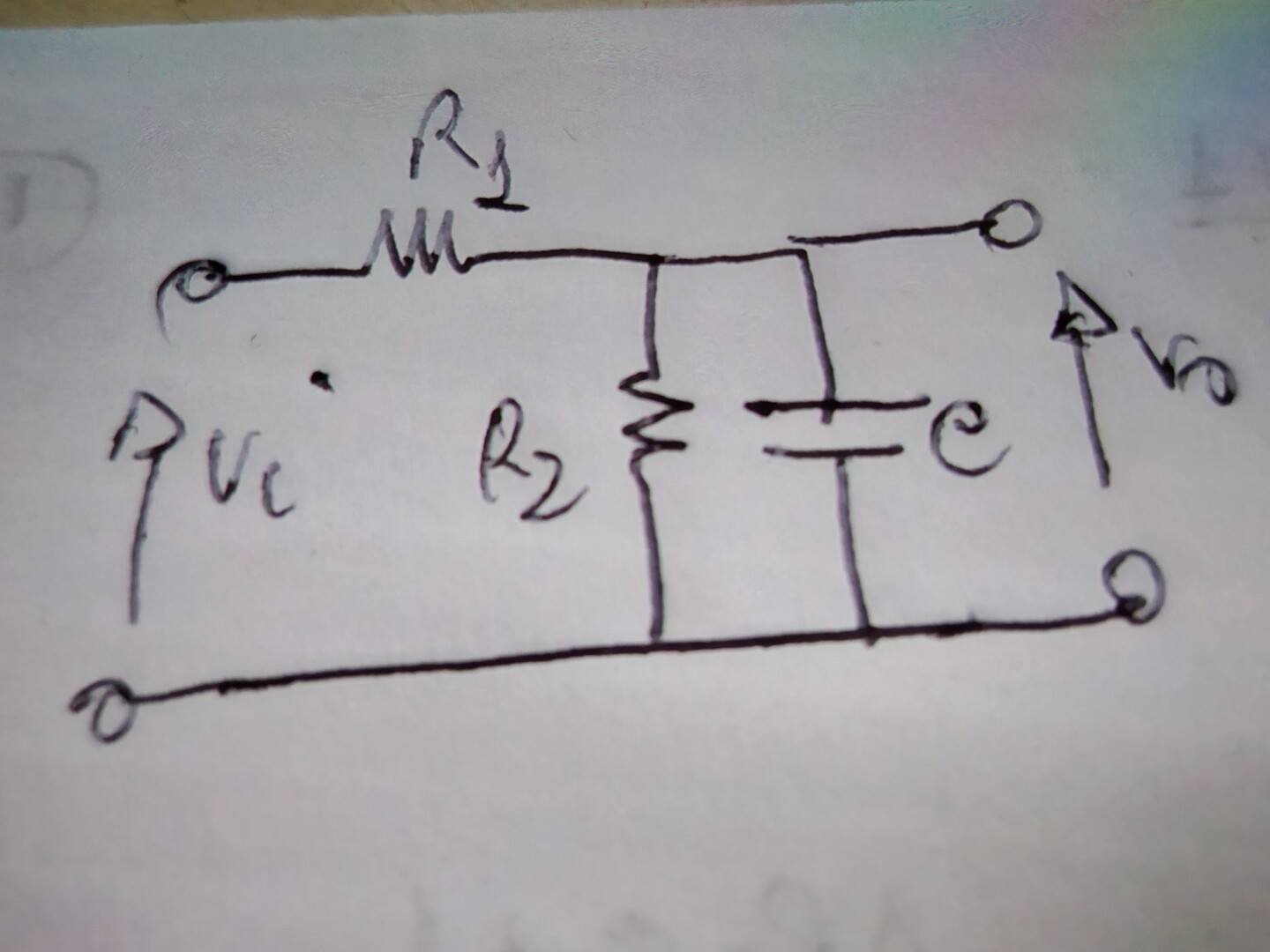

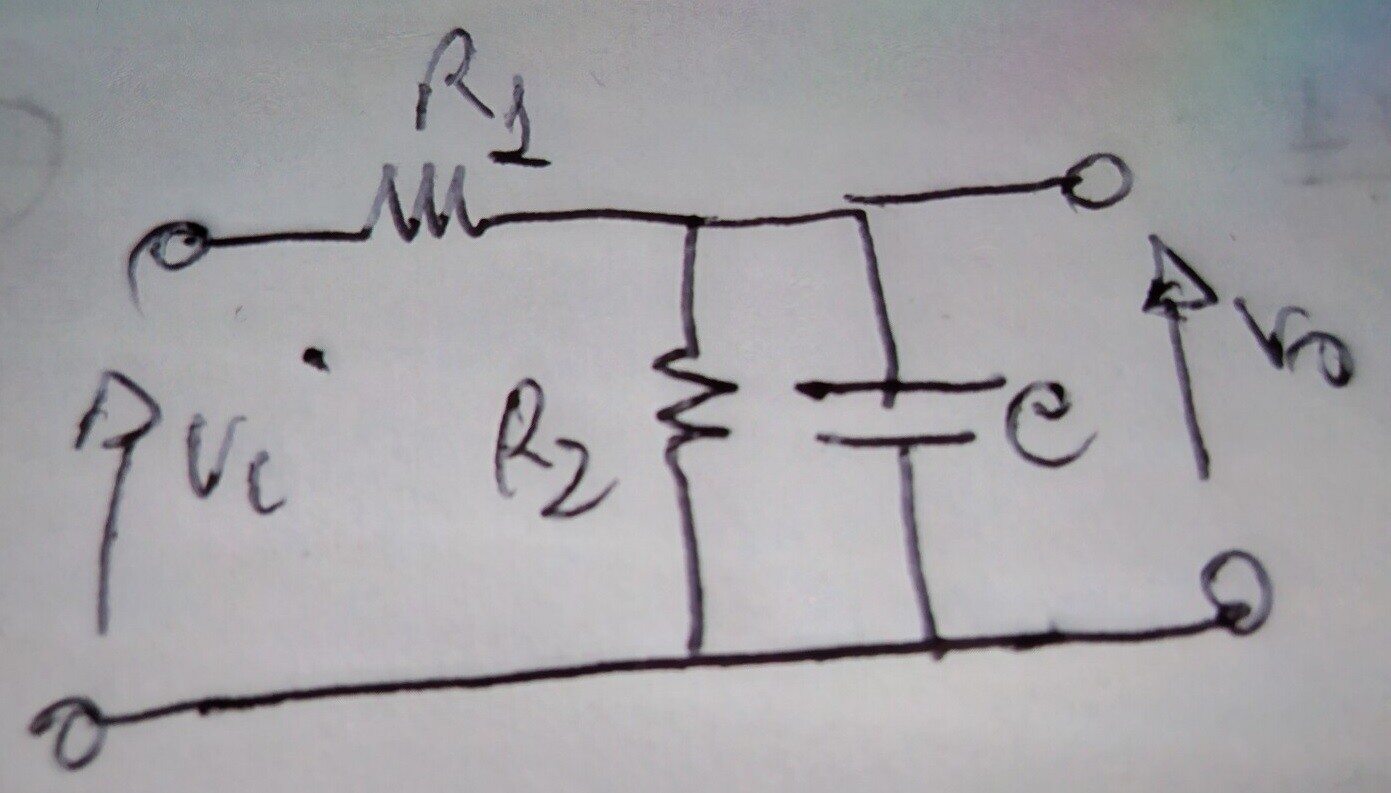

Se non spieghi la traccia io capisco che vuole la funzione di trasferimento del circuito
In questo caso Z2 = R2 // 1/(sC) = R2/(sC) : ( R2 + 1/(sC)) = R2/(1 + R2C s)
Vo = Z2 i
Vi = (R1 + Z2) I
W(s) = Vo/Vi = Z2/(R1 + Z2) = R2/D : (R1 + R2/D) = R2/(R2 + R1 D) = R2/(R2 + R1 + R1R2 C s)
58338
punti
Livello 7
Vo = Vi*(1/r2+jwC)^-1/(r1+(1/r2+jwC)^-1)
se nel dominio di s ... vale la
s <---> jw
7583
punti
Livello 5
