Esercizio condensatori

Ora, dopo che sono passate circa 5 ore e non si rischia più di fornirti una soluzione durante una verifica online, ti risolvo la prima domanda. Il resto lo vorrei vedere fatto da te:

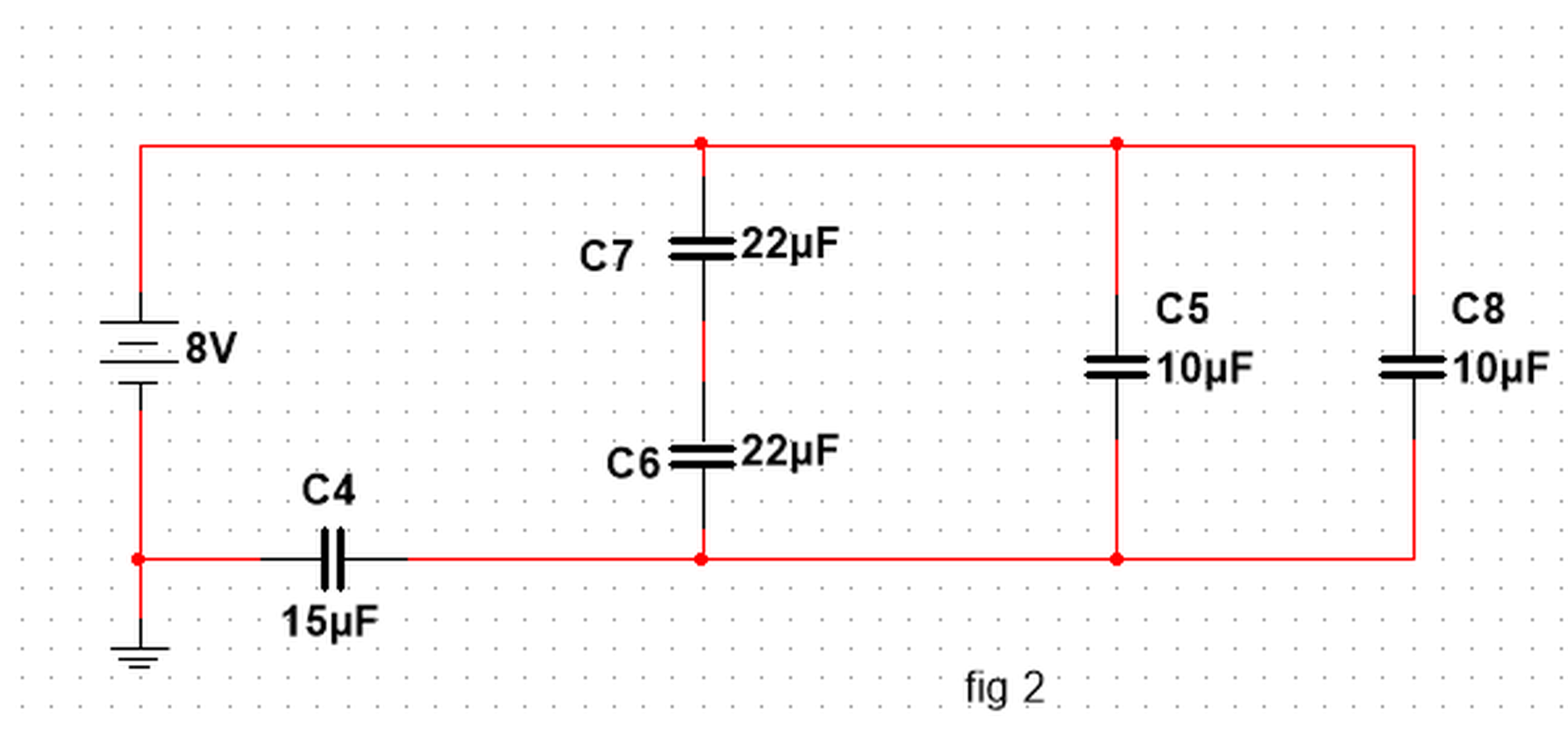

$C5$ e $C8$ sono in parallelo, quindi le capacità si sommano --> $C_{58}=20\mu F$
$C6$ e $C7$ sono in serie, quindi si sommano gli inversi delle capacità --> $C_{67}=\frac{C6*C7}{C6+C7}=11 \mu F$

adesso hai che
$C_{58}$ e $C_{67}$ sono in parallelo, quindi le capacità si sommano e ottieni $C_{eq}=31 \mu F$

$C_{eq}$ e $C4$ sono adesso in serie, quindi:

$C_{tot}=\frac{C4*C_{eq}}{C4+C_{eq}}=15*31/(15+31)=10.109 \mu F$

quindi da C=Q/V si ottiene

$Q_{tot}=C_{tot}*V=10.109*10^{-6}*8=80.869 \mu C$
