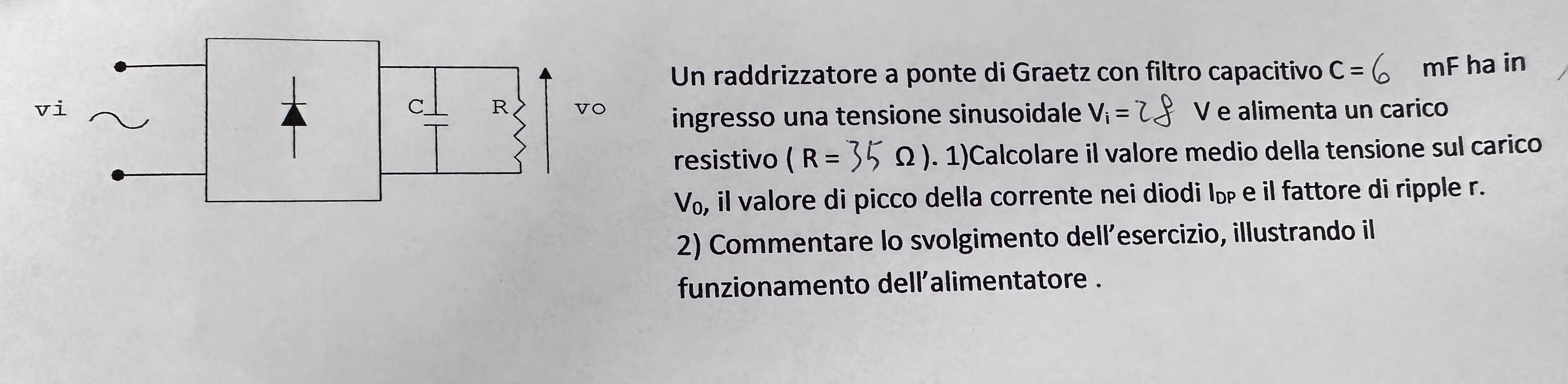

Un raddrizzatore a ponte di Graetz con filtro capacitivo $C=6 \quad mF$ ha in ingresso una tensione sinusoidale $V_i=2 f \quad V$ e alimenta un carico resistivo $(R=35 \Omega) .1$ Calcolare il valore medio della tensione sul carico $V_0$, il valore di picco della corrente nei diodi lop e il fattore di ripple $r$.
2) Commentare lo svolgimento dell'esercizio, illustrando il funzionamento dell'alimentatore .
Salve ho svolto questo esercizio e paura di averlo sbagliato qualcuno riuscirebbe a farlo?
31
punti
Livello 0

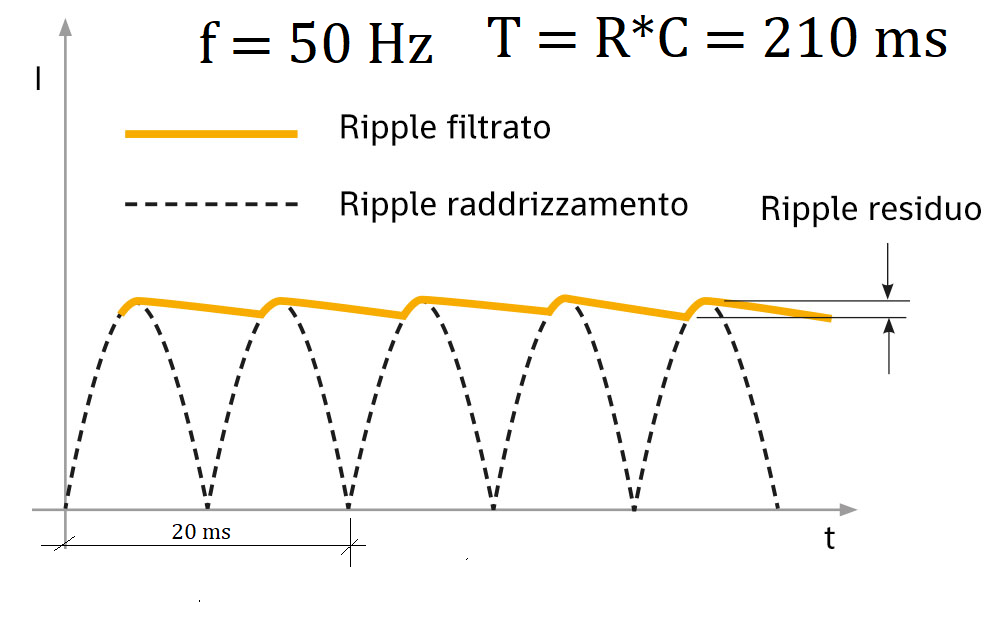

L'efficacia del filtro dipende dalla frequenza della sorgente alternata : più elevata è la frequenza maggiore è il sostentamento della tensione tra un picco e l'altro della sinusoide
poco meno di t = 10 msec rappresentano 1/21 della costante di tempo T = R*C ed il decremento della tensione a partire dal valore di cresta può tranquillamente essere considerato lineare (1/21 di T comporta il decremento della tensione di picco di 1/21)
Vac = 28 Vrms
Vpeak = 28*1,41 = 39,5 V
Vcc max = Vpeak -0,5*2 = 38,5 V (0,5*2 è la caduta di due diodi)
Vcc min = Vcc max -39,5/21 = 38,5-2,0 = 36,5 V
Vcc media = (Vcc max+Vcc min)/2 ≅ 37,5 V
Corrente I media = 37,5/35 = 1,07 A
