Come si fa a fare la vera forma e dimensione della sezione generata da questo solido?
Come si fa a fare la vera forma e dimensione della sezione generata da questo solido?
15
punti
Livello 0
==============================================================

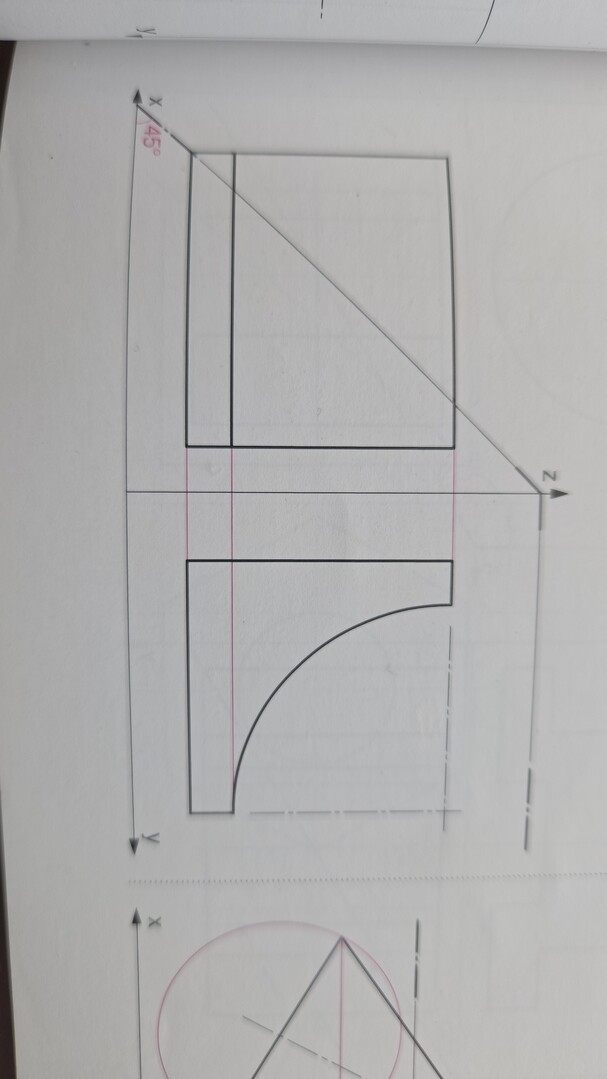

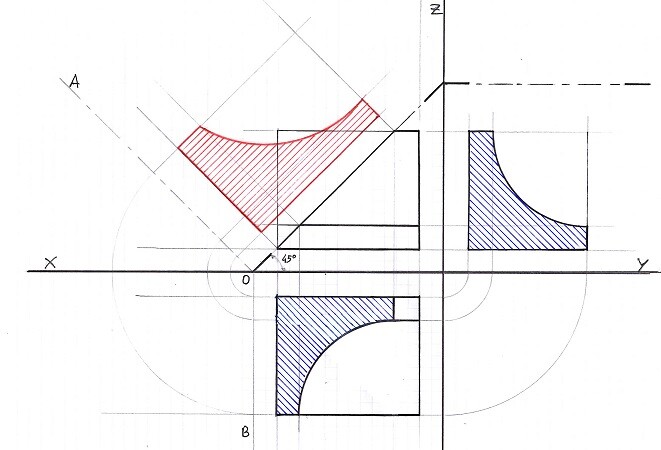

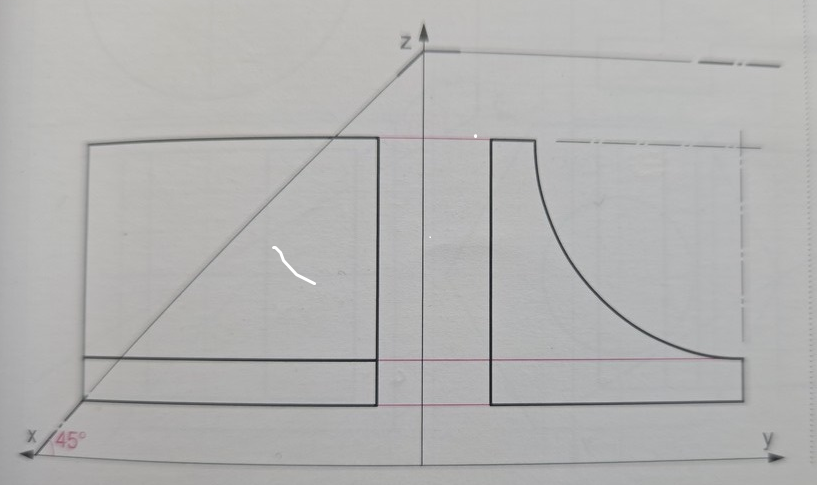

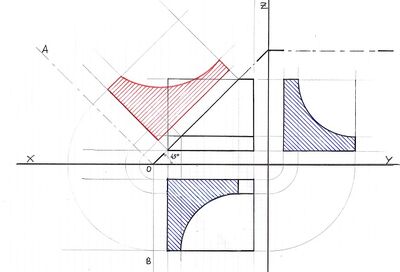

Proiezioni ortogonali del solido indicato con sezioni sulle viste in blu e ribaltamento della sezione della vera forma in rosso:
68250
punti
Genius I
@sam10 - Per costruire la vera forma della sezione disegni prima le proiezioni ortogonali dalla vista principale, in particolare ti serve quella in basso cioè la vista dall'alto del solido, poi tracci la linea del piano di sezione e la porti ad incontrare l'asse X nel punto O, tracci la linea da O ad A e la linea da O a B dopo di ché con il compasso puntato su O colleghi le linee di costruzione come vedi nel disegno. Saluti.
@gramor grazie
@gramor però il problema è che quando nella sezione in alto provo ad usare il compasso non ci arriva a toccare tutti e due i punti.... li dovrei unire con il curvilinee?
@sam10 - Sì, hai ragione, scusa se non te l'ho segnalato ma è proprio lì il problema, serve il curvilineo per "stirare" la linea, ho provato con l'ellissografo ma non avendo quello più adatto l'ho aggiustato un po' alla meglio tanto per farti vedere la costruzione della sezione; in realtà anche per la sezione in basso servirebbe il curvilineo ma lì la deformazione è minima. Saluti.
