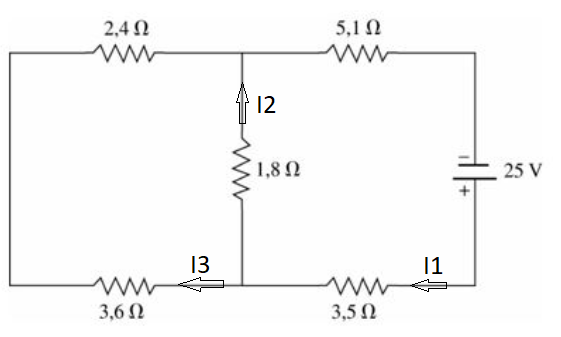

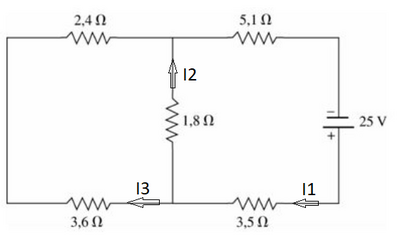

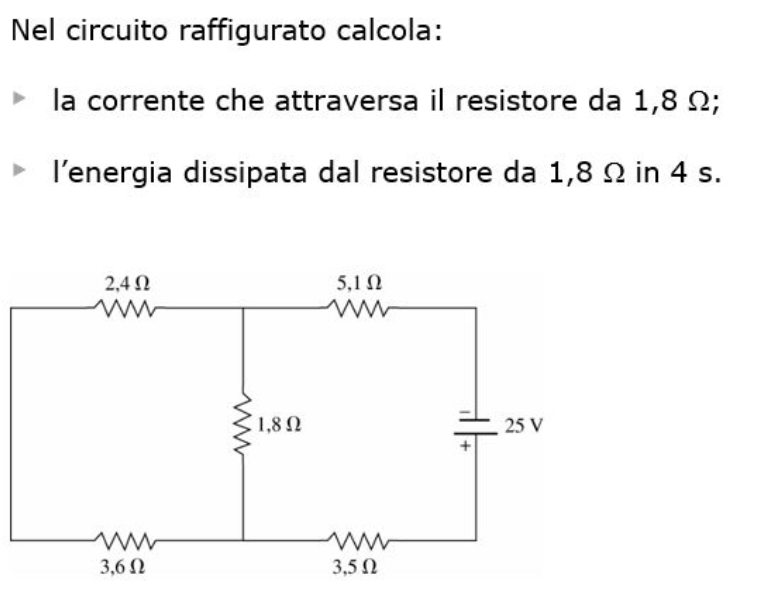

Nel circuito raffigurato calcola:
- la corrente che attraversa il resistore da 1,8 $\Omega$;
- l'energia dissipata dal resistore da $1,8 \Omega$ in $4 \mathrm{~s}$.
Nel circuito raffigurato calcola:
- la corrente che attraversa il resistore da 1,8 $\Omega$;
- l'energia dissipata dal resistore da $1,8 \Omega$ in $4 \mathrm{~s}$.
7
punti
Livello 0
ai capi della resistenza da 1,8 abbiamo in parallelo due resistenze da 2,4 + 3,6
totale 6 ohm
r// = (1,8*6)/7,8 = 1,38
il generatore da 25 V si trova 5,1+1,38+3,5= 9,98 ohm
I=25/9,98 = 2,5 A
ai capi di r1,8 abbiamo
V= 1,38*2,5 =3,45 V
I= V/R = 3,45/1,8 = 1,91A
W=r*I^2 1,8*1,91^2 =6,63W
6,63x4 = 26,5 J
ciao
4812
punti
Livello 5
@maurilio57 ma dove hai preso quel valore 5? La somma di 2,4 e 3,6 fa 6...
ok
@maurilio57 ...👍 valori un tantino arrotondati, ma all'incirca ci siamo : minori sono le operazioni, minore è l'errore di troncamento !!
4 milliampere su 2500...
Rp =(2,4+3,6) // 1,8
Rp = 6*1,8/(6+1,8) = 1,385 ohm
Rt = Rp+5,1+3,5 = 1,385+8,6 = 9,985 ohm
I1 = V/Rt = 25/9,985 = 2,504 A
I2 = 2,504*(3,6+2,4)/(3,6+2,4+1,8) = 1,926 A
E = 1,8*I2^2*t = 1,8*1,926^2*4 = 26,71 J
