Osserviamo preliminarmente che essendo Q2 = C2 V2 risulta V2 = Q2/C2
e siamo quindi ricondotti al calcolo delle cariche.

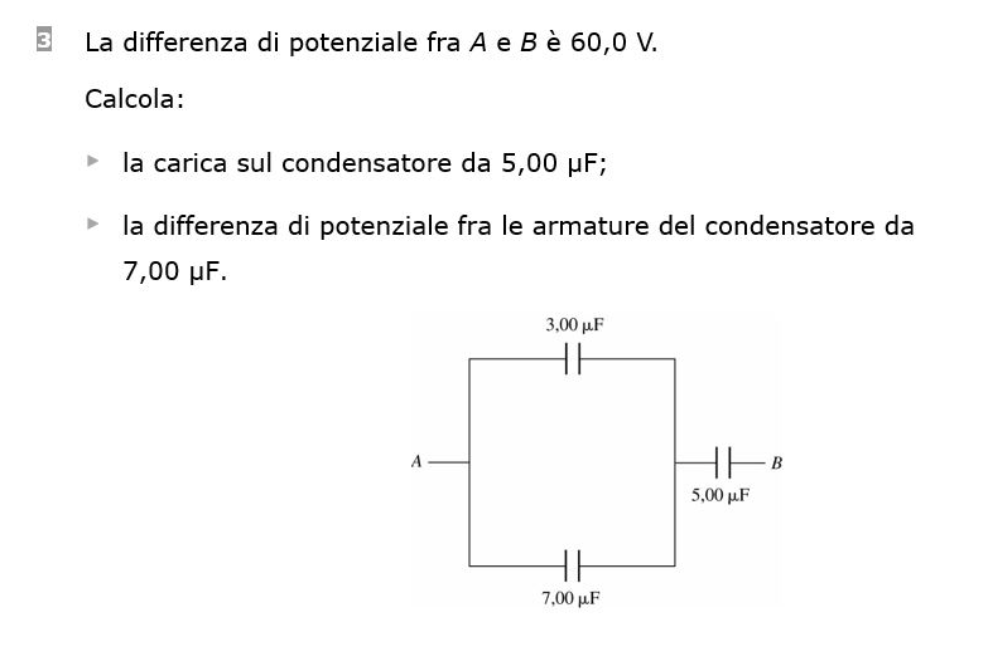

Osservato che il sistema é equivalente a
A * ------||-----------||------* B
C1+C2 C3
avremo Ceq = (C1+C2)*C3/(C1+C2+C3) = (3+7)*5/(3+7+5) uF = 50/15 uF = 10/3 uF
Q3 = Ceq VAB = 10/3 * 10^(-6) * 60 C = 200*10^(-6) C = 2*10^(-4) C.
Essendo poi C1 e C2 in parallelo
V1 = V2 per cui
Q1/C1 = Q2/V2
con Q1 + Q2 = Q3
Q1/3 = Q2/7
Q1 : Q2 = 3 : 7
per la proprietà del comporre
(Q1 + Q2) : Q2 = (3 + 7) : 7
Q3 : Q2 = 10 : 7
Q2 = 7/10 Q3 = 0.7*2 * 10^(-4) C = 1.4 * 10^(-4) C
e infine
V2 = Q2/C2 = 1.4*10^(-4)/(7*10^(-6) V = 0.2 * 10^2 V = 20 V
