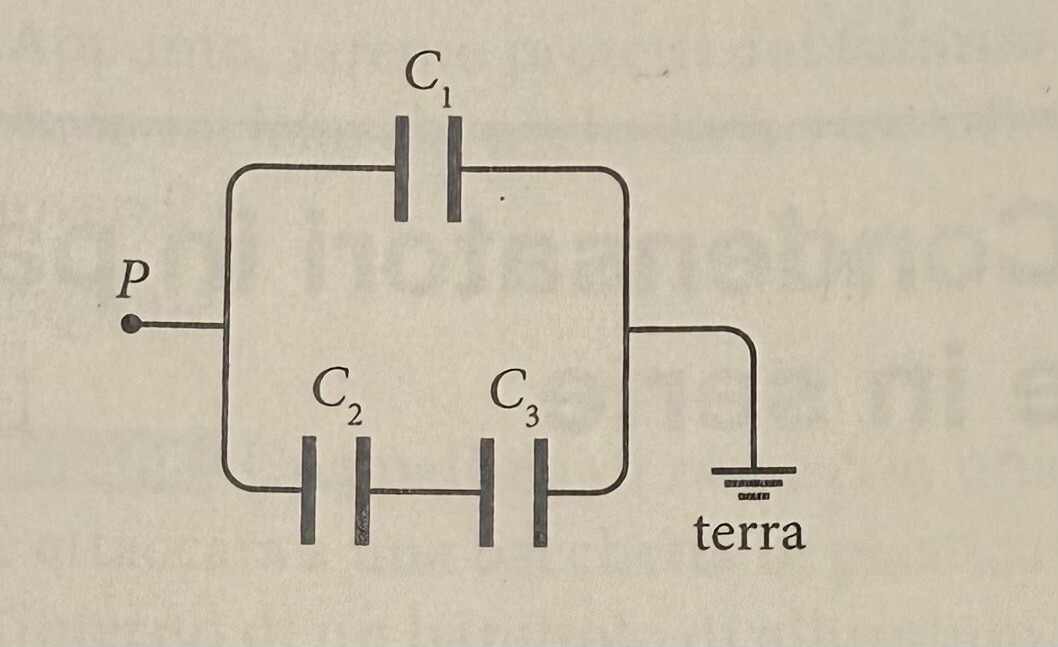

Salve, qualcuno mi spiega gentilmente perché c2 e c3 sono in parallelo mentre c2,3 è in serie con c1?
Salve, qualcuno mi spiega gentilmente perché c2 e c3 sono in parallelo mentre c2,3 è in serie con c1?
675
punti
Livello 1
@archi90 C2 e C3 sono in parallelo con C1. C2 e C3 sono in serie tra di loro. Ciao.
C2 e C3 sono in serie
perché interessati dalla stessa quantità di carica
e la serie é in parallelo con C1 perché
sottoposti alla stessa ddp che é VP
Quindi Ceq = C1 + C2 C3/(C2 + C3)
https://www.sosmatematica.it/contenuti/condensatori-in-serie-e-in-parallelo/
58339
punti
Livello 7
C2 e C3 sono in serie e la loro capacità equivalente C23 vale C2*C3/(C2+C3), mentre C23 è in parallelo con C1, pertanto la capacità complessiva Ceq vale C23+C1!!
142413
punti
Genius III
C2 e C3 sono in serie; la capacità della serie C23 si trova facendo la somma degli inversi e poi l'inverso della somma;
C23 = (1/C2 + 1 / C3)^-1 = C2 C3 /(C3 + C2);
C1 è in parallelo con C23; le capacità si sommano:
C equivalente = C1 + C23.
Condensatori in serie.

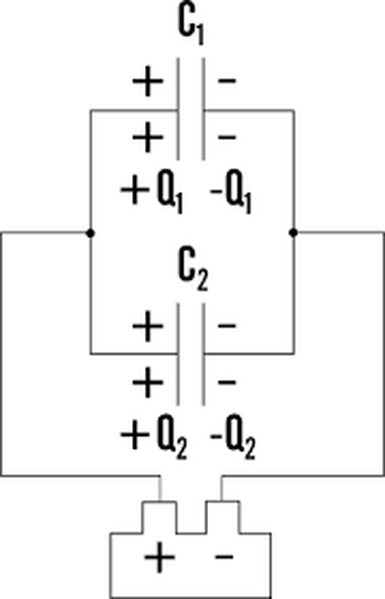

Condensatori in parallelo
Ciao @archi90
