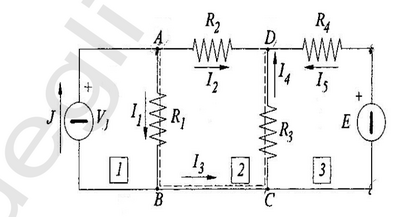

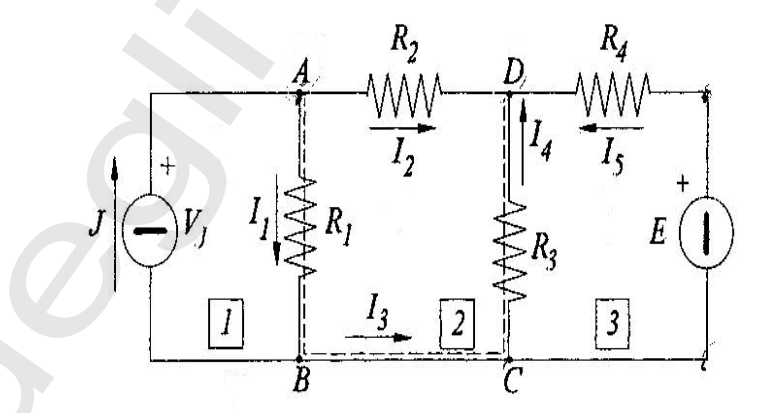

Salve, in questo circuito il nodo B e il nodo C non sono lo stesso nodo, visto che sul filo non c'è niente? Quindi il circuito ha 3 nodi o 4 nodi?
Salve, in questo circuito il nodo B e il nodo C non sono lo stesso nodo, visto che sul filo non c'è niente? Quindi il circuito ha 3 nodi o 4 nodi?
162
punti
Livello 1
Evidentemente solo 3 ....
96195
punti
Genius II
certo che sono lo stesso nodo, in quanto il "ramo compreso" non ha elementi.
pero' si disegnano in questo modo per fare vedere bene la forma quadripolare abcd.
il circuito ha tre nodi
1364
punti
Livello 3
@boboclat ok, quindi le resistenze R1, R2, R3 sono a triangolo? Dovrei trasformarle a stella per risolvere il circuito?
no, devi applicare il th. di miller.
dopo aver calcolato le tensioni v1 e v2 ai capi di r2, sopprimi la r2 e la sostituisci con r2a e r2b in parallelo a r1 e r3, tenendo presente queste trasformazioni e la figura che ti mando
http://www.edutecnica.it/elettrotecnica/miller/miller.htm
metodo di Kirchhoff

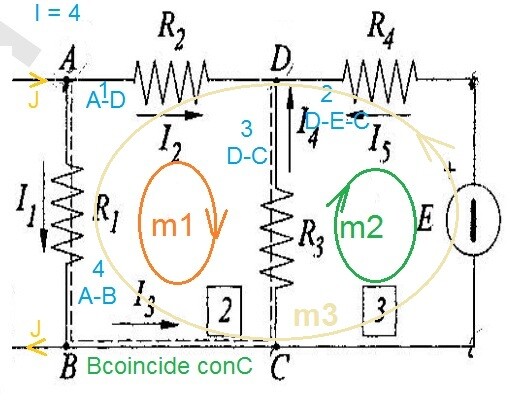

il circuito ha n =3 nodi {A; D ; B-C} ---> di cui indipendenti n-1 = 2
ha tre maglie {J è di corr --> maglia aperta =inesistente} di cui indipendenti l - (n -1) = 4 - 3 +1 = 2
quindi le incognite sono i1, i2, i4, i5 { i3 = i1 - J è nota con i1}
quindi scelti i versi delle i e delle percorrenze a caso...
nodo A J = i1+i2
nodoB-C i1-J =i4 + i5
maglia m1 0 = -R1*i1 -R3*i4 + R2*i2
maglia m2 -E = R3*i4 - R4*i5

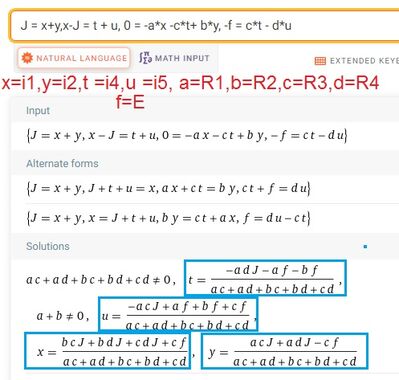

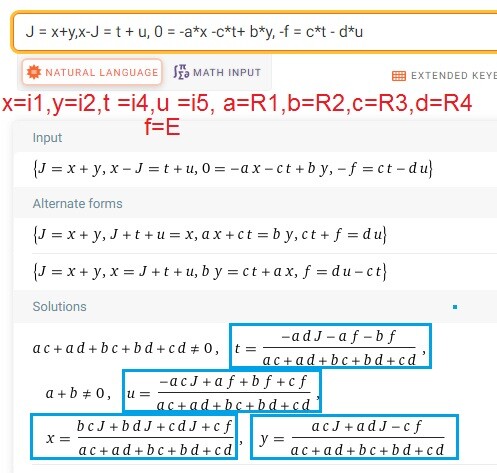

risolvendo il sistema di 4 eq in 4 inc. ottieni i1 , i2 , i4, i5
e poi se ti interessa i3 = i1 - J
derivati dal metodo suesposto Kirchhoff sono i metodi delle "corr. di maglia"{si pongono , LKV, le corr.vere in funzioni di queste} e dei "potenziali di nodo" {si pongono le correnti,LKC, in funzione dei potenziali di nodo} che per ora lasciamo stare...
