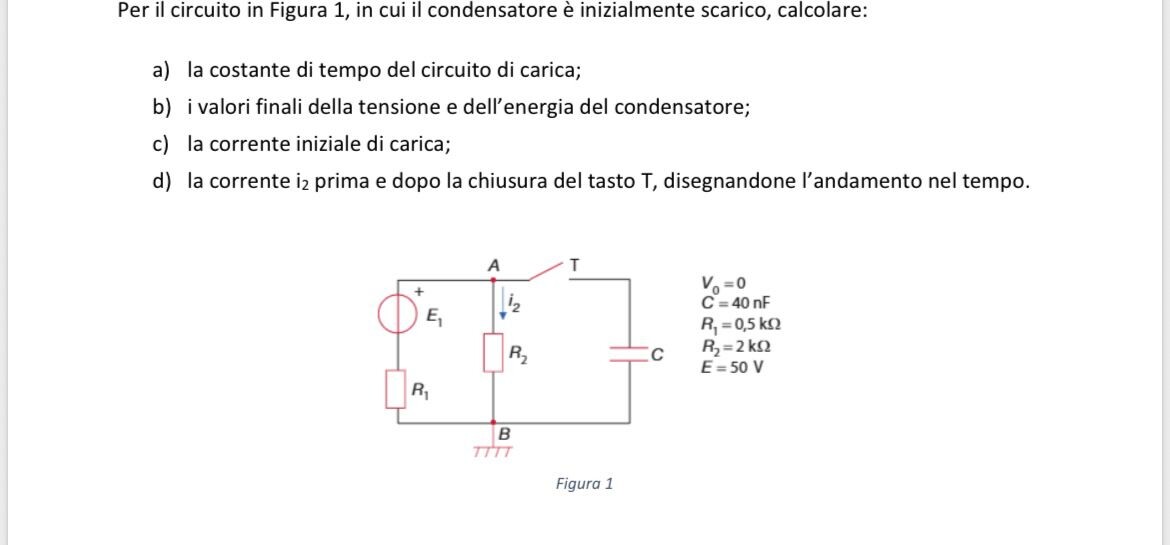

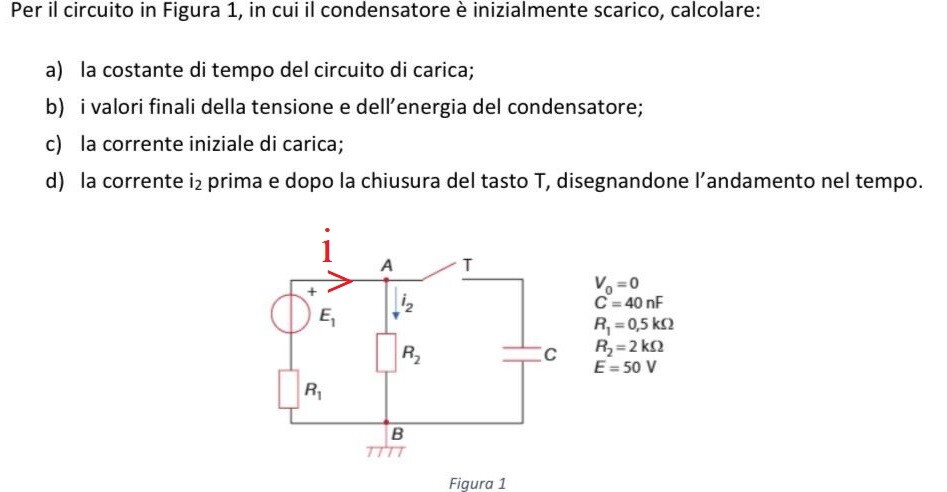

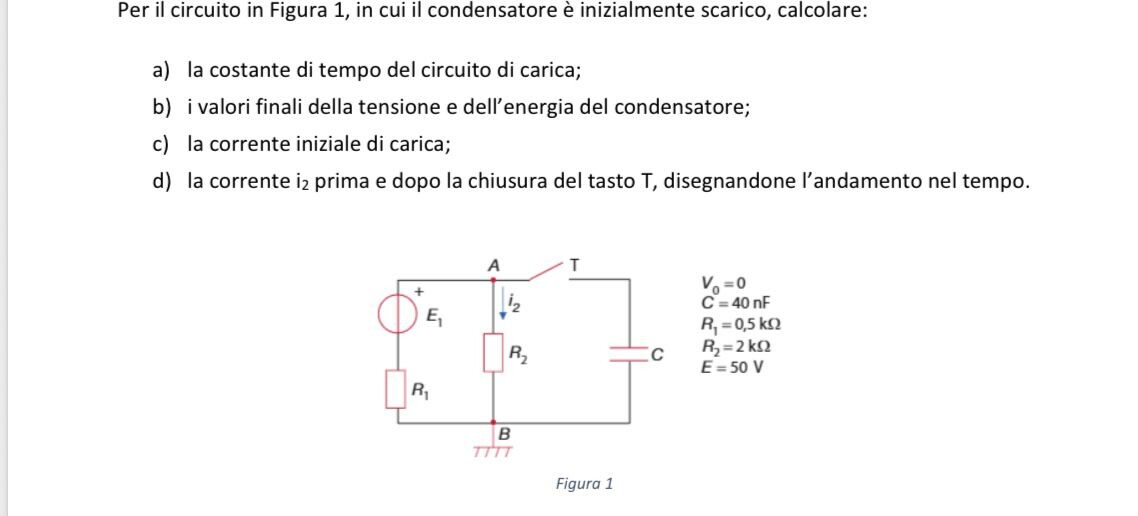

Potreste aiutarmi? grazie in anticipo
Potreste aiutarmi? grazie in anticipo
103
punti
Livello 1
@emi-fran02 Puoi trovare molti argomenti riguardanti i condensatori sul web. Esistono lezioni teoriche ed esercizi anche risolti. E' sufficiente che in un motore di ricerca, ad esempio Google, digiti: a scelta una o più di queste espressioni:
Lezioni sui condensatori,
teoria sui condensatori,
esercizi sui condensatori,
magari aggiungendo il termine pdf e ottieni quanto serve.
Su Youtube ci sono varie lezioni sia teoriche che applicative.
Ad esempio a questo link, puoi trovare la teoria relativa ai condensatori,
https://www.edutecnica.it/elettrotecnica/c/c.htm
mentre a quest'altro
https://www.edutecnica.it/elettrotecnica/cx/cx.htm
trovi 20 esercizi (risolti). Nella pagina degli esercizi vedi il testo e i valori numerici delle soluzioni richieste, per vedere l'intero svolgimento dell'esercizio è sufficiente che clicchi col tasto sinistro del mouse sul testo del problema e ti verrà mostrata l'intera soluzione dello stesso.
Potresti anche digitare il link: https://www.youmath.it/
e nella barra di ricerca digitare la parola condensatori.
Ti si aprià una finestra, contenente dei link che rimandano a lezioni teoriche
Req =0,5//2 = 1/2,5 = 0,4 kohm
a) costante di tempo Ƭ = Req*C = 0,4*10^3*40*10^-9 = 16 μs
b) a condensatore carico :
Vc = E*R2/(R1+R2) = 50*2/2,5 = 40 V
Ec = C/2*V^2 = 20*10^-9*1,6*10^3 = 32 μJ
c) corrente iniziale di carica Io = E/R1 = 50*10^3/500 = 100 mA

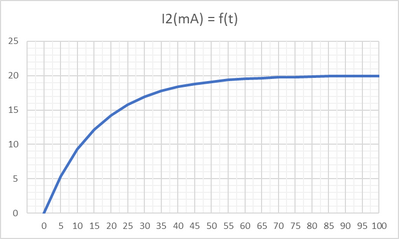

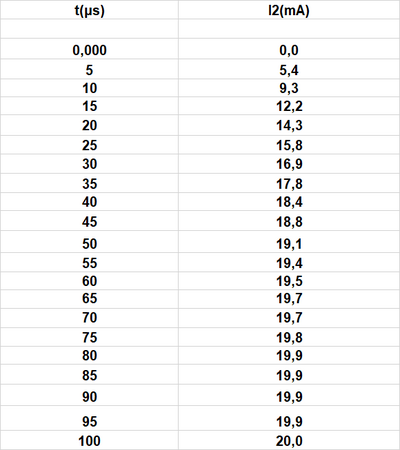

d) andamento della corrente I2
d.1) prima della chiusura dell'interruttore T
I2 = I2o = E/(R1+R2) =50/2,5 = 20 mA
d.2) dopo la chiusura dell'interruttore T
I2 = I2o*(1-e^-t/Ƭ)
142399
punti
Genius III
@remanzini_rinaldo grazie mille…posso chiederle se lei ha qualche sito dove posso trovare la teoria su questi esercizi? Perché sono mancata da scuola per qualche giorno e sul mio libro non capisco
thevenin in AB
Vabo =Eth=E1*r2/(r1+r2) = 50*2/2.5 =40 V
e guardando da AB dopo aver cortocircuitato E:
rth = r1//r2 = 2*0.5/2.5 = 0.4 kohm = 400 ohm

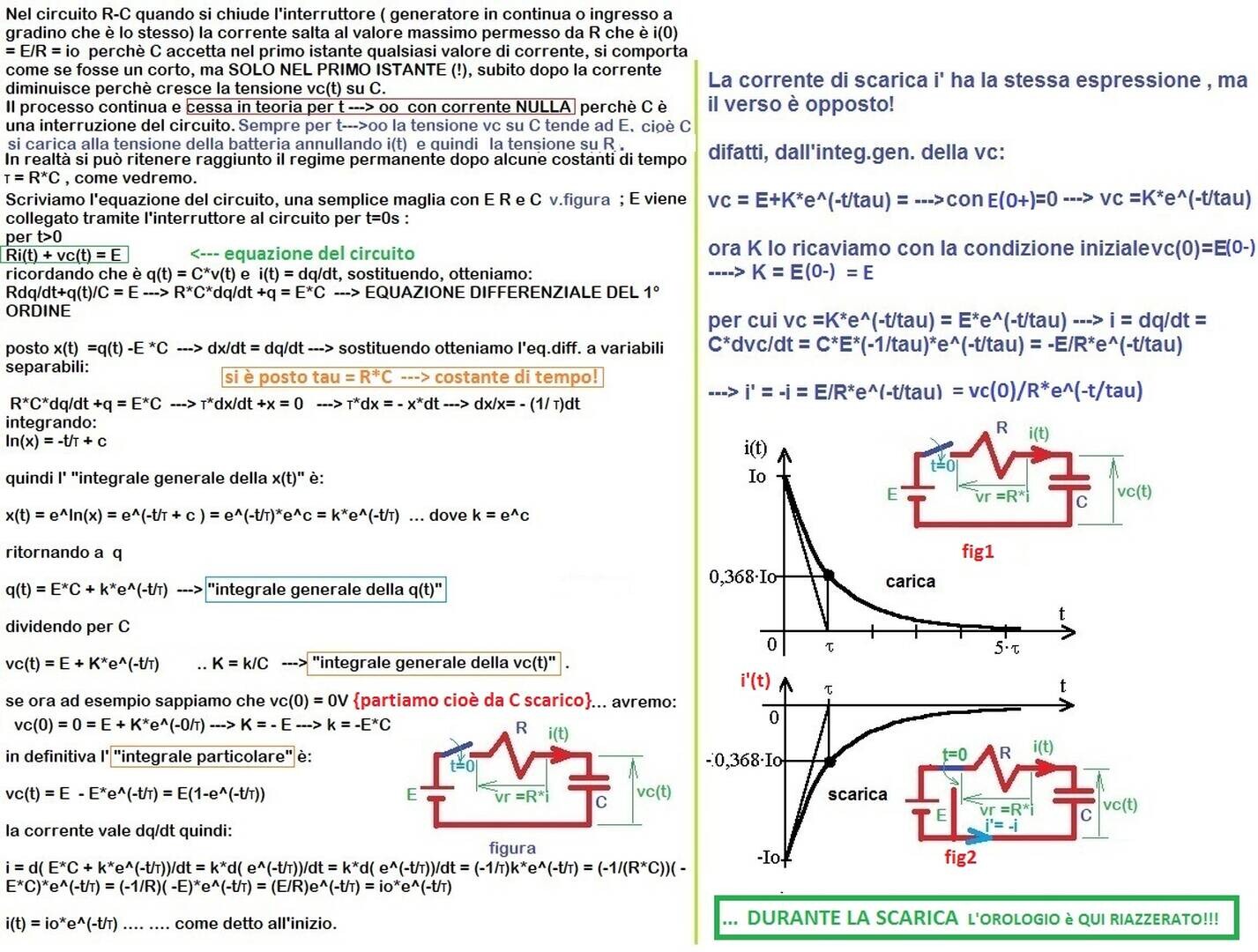

quindi la costante di tempo tau vale:
a)
tau = rth*C = 400*40*10^-9 = 16 micros
e durante la carica valgono:
vc(t) = Eth(1-e^(-t/tau)) = 40(1-e^(-t/(16*10^-6))
ic(t) = Eth/rth*e^(-t/tau) = 40/400*e^(-t/(16*10^-6))
quindi:
b)
vc(oo) = Eth = 40 V
En(oo) = C*Eth²/2 = 40*10^-9*(40)²/2 = 32 *10^-6 J = 32 microJ
c)
ic(0+) =40/400 = 0.1 A
d)
i2(0-) = Eth/r2 = 40/2000 = 0.02 A = 20 mA
i2(0+) = i(0+) - ic(0+) = E/r1 - ic(0+) = 50/500 - 40/400 = 0.1 - 0.1 = 0 A
7583
punti
Livello 5
@nik 👍👌👍
