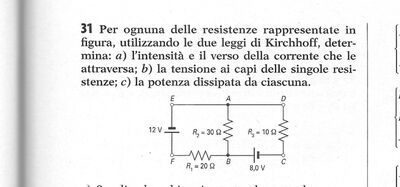

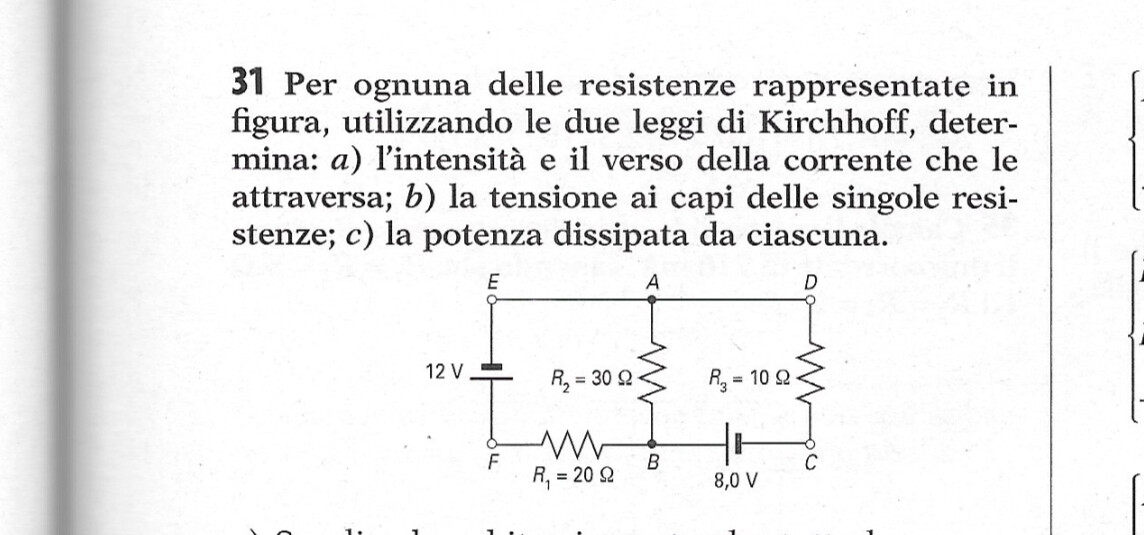

Qualcuno mi potrebbe risolvere (indicando se possibile anche il verso della corrente) questo problema. Grazie in anticipo
Qualcuno mi potrebbe risolvere (indicando se possibile anche il verso della corrente) questo problema. Grazie in anticipo
230
punti
Livello 1
Con la sovrapposizione degli effetti :
# lo sketch in alto a sinistra mostra il generatore da 12 V in conduzione e quello da 8 V shuntato
# lo sketch in alto a destra mostra il generatore da 8 V in conduzione e quello da 12 V shuntato
# lo sketch in basso mostra le correnti con entrambi i generatori che contribuiscono a fornire corrente alla resistenza R2 ( prova ne è il fatto che V2 = 7,636 V < 8V)
V1 = 20*0,2182 = 4,364 V
P1 = 20*0,2182^2 = 0,952 watt
V2 = 0,2545*30 = 7,636 V
P2 = 0,2545^2*30 = 1,944 watt
V3 = 0,0364*10 = 0,364 V
P3 = 0,0364^2*10 = 0,132 watt
