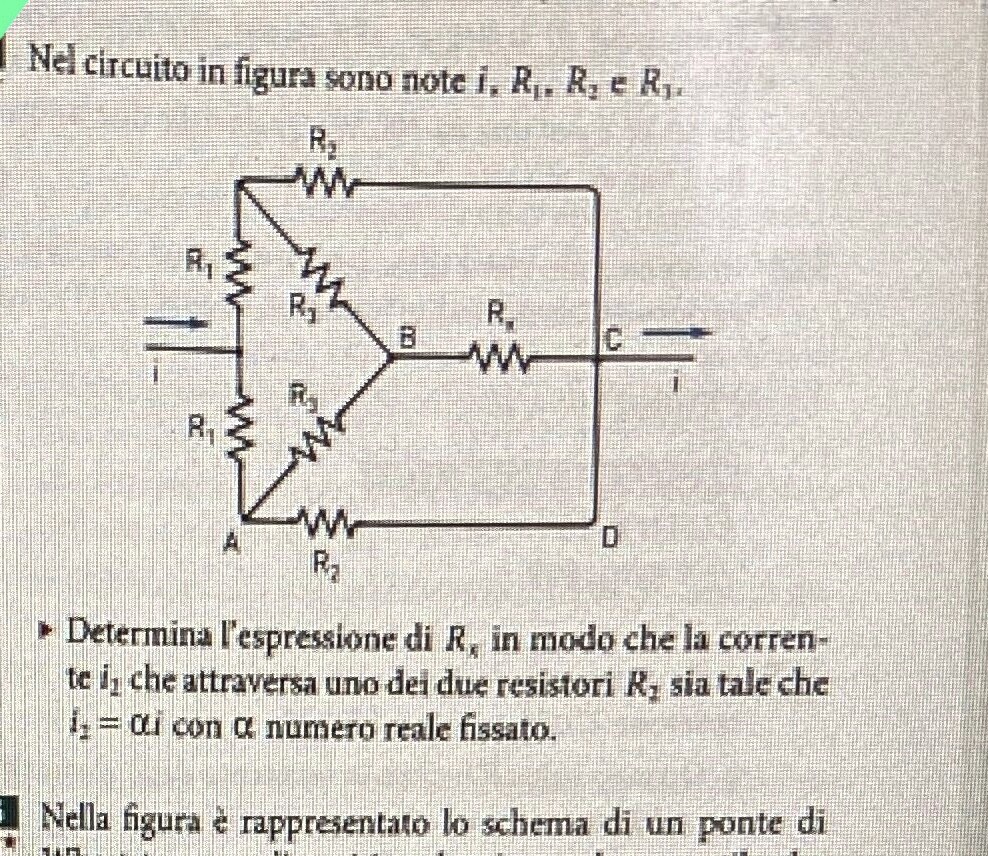

Nel circuito in figura sono note $i_2 R_1, R_2 \in R_1$.
Determina l'espressione di $R_s$ in modo che la corrente $i_2$ che attraversa uno dei due resistori $R_2$ sia tale che $i_2=\alpha i$ con $\alpha$ numero reale fissato.
Nel circuito in figura sono note $i_2 R_1, R_2 \in R_1$.
Determina l'espressione di $R_s$ in modo che la corrente $i_2$ che attraversa uno dei due resistori $R_2$ sia tale che $i_2=\alpha i$ con $\alpha$ numero reale fissato.
367
punti
Livello 1
stante la simmetria del circuito , le resistenze R1 si possono omettere e ne risulta l'uguaglianza :
R2*I2 = (I-I2)*(R3/2+RS)
I-I2 = I2/k
kR2 = (R3/2+Rs)
Rs = kR2-R3/2
