Ciao non riesco a capire l'intensità di corrente.

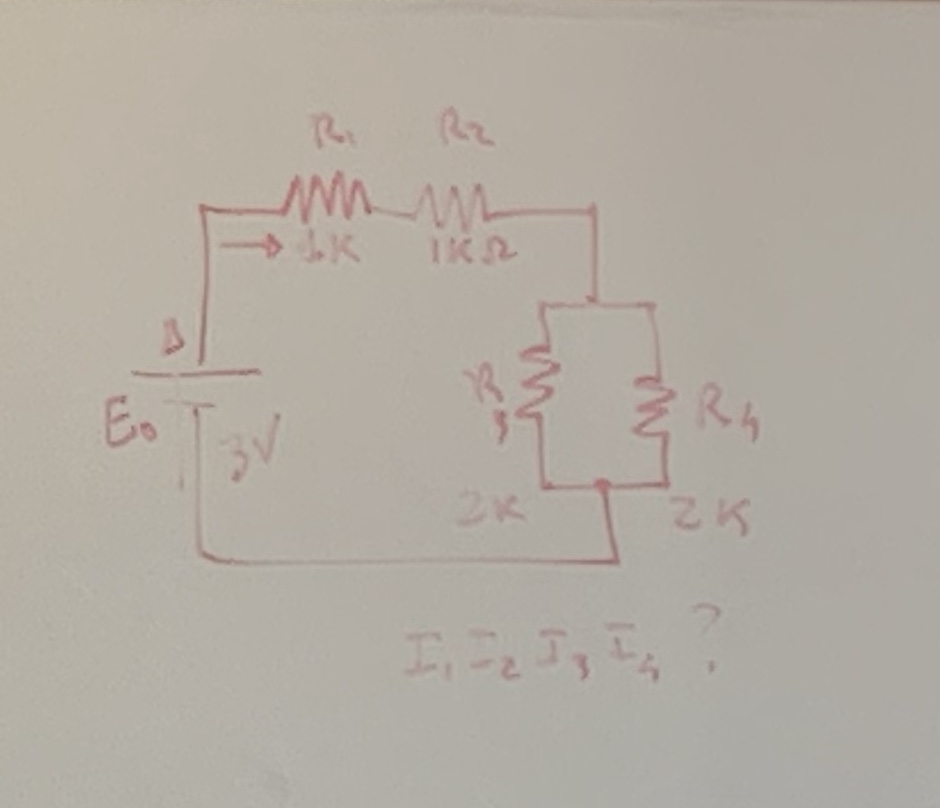

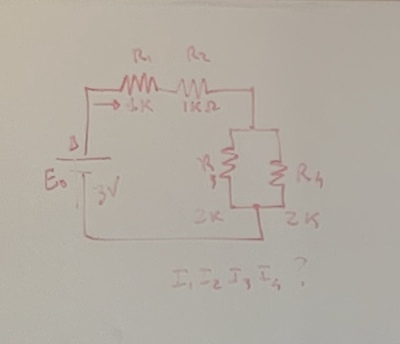

Ciao devo calcolare tutte le intensità di corrente la prima viene 1mA i=V/R per la seconda devo fare r1 +r2 ossia v/r1+2 (1,5mA)?
E per la terza che è in parallelo?
Qualcuno mi può rispondere per favore
33
punti
Livello 0
Allora, come prima cosa devi indicare sul circuito dove scorrono e in che verso scorrono le varie correnti. La I1 immagino sia la corrente nel generatore e vale 1mA. La corrente I2 dove scorre? Se scorre nella resistenza R2 è pari ad I1 (sapresti spiegare il perché?). Le correnti nel parallelo, dato che le due resistenze R3 e R4 sono uguali fra loro, saranno anch'esse uguali fra loro e pari alla metà della corrente entrante. Quindi I3=I4=0.5 mA.
Altrimenti esiste una formuletta che si chiama "partitore di corrente", ma non so se lo hai fatto.
16219
punti
Livello 9
Come fa a venire 0,5mA e non 1,5 (I=V/R 3/2000= 1,5mA)
@Giulia-2 ohiohiohi! Ai capi delle resistenze in parallelo NON ci sono 3V, ma solo 1V. Se non capisci il perché è un bel problema, bisogna che tu studi molto meglio la teoria e i due principi di Kirchhoff.
@Giulia... no, non è giusto. Allora, il generatore fornisce 3V e il circuito è chiuso. Questo significa che la somma delle tre tensioni $V_{R1}+V_{R2}+V_{parallelo}$ deve fare 3V.
Calcola con la legge di Ohm $V_{R1}=R1*I1=1000*1mA=1V$
Stessa cosa dicasi di $V_{R2}=1V$
Quindi risulta $V_{parallelo}=3V-1V-1V=1V$
Pertanto il fatto che ai capi del parallelo ci sia 1V è puramente casuale dovuto al particolare esercizio.
