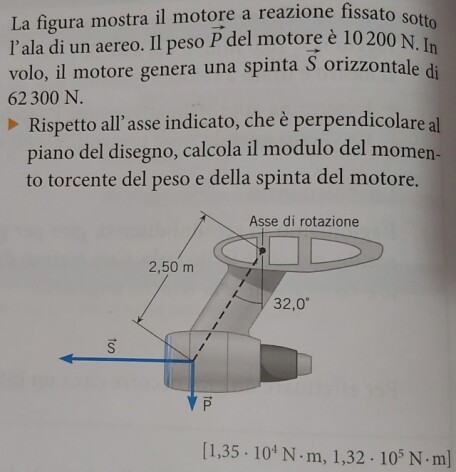

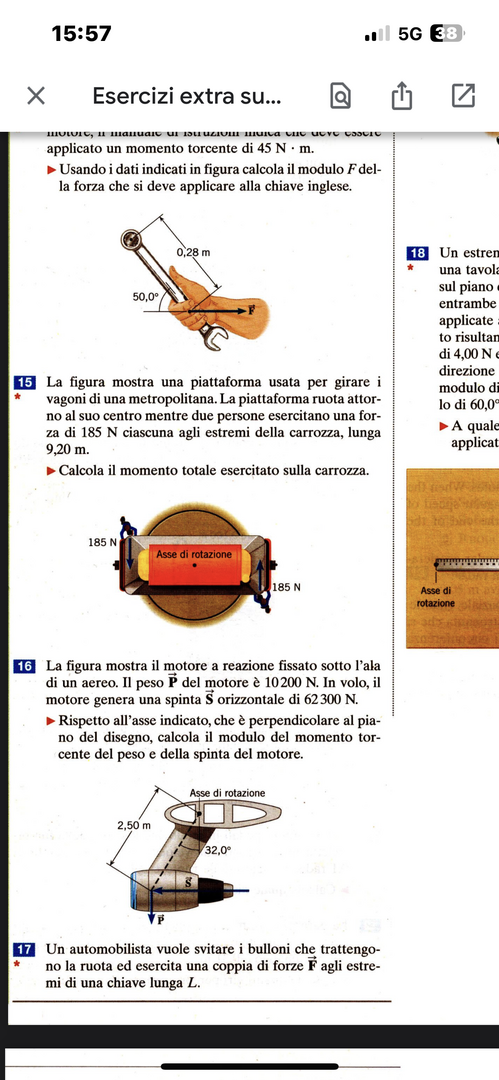

La figura mostra il motore a reazione fissato sotto l'ala di un aereo. Il peso $\overrightarrow{\mathbf{P}}$ del motore è $10200 \mathrm{~N}$. In volo, il motore genera una spinta $\overrightarrow{\mathbf{S}}$ orizzontale di $62300 \mathrm{~N}$.
- Rispetto all'asse indicato, che è perpendicolare al piano del disegno, calcola il modulo del momento torcente del peso e della spinta del motore.
numero 16
4
punti
Livello 0
Mm = 62,3*2,5*cos 32° = 132 kNm
Mp = 10,2*2,5*sin 32° = 13,5 kNm
98376
punti
Genius II
R= 2,5 m
Il momento di una forza è definito come il prodotto vettoriale tra il raggio vettore e la forza.
Momento torcente del peso:
Mp= R x P = P*R*sin(32) [N*m]
Il momento di una forza è definito come il prodotto tra il modulo della forza e il braccio (segmento di perpendicolare condotto dal polo O alla retta d'azione della forza)
Momento torcente S:
Ms = S*braccio = S*R*cos(32) [N*m]
75846
punti
Genius II
