buongiorno qualcuno mi può aiutare con questo esercizio con norton ?

Question

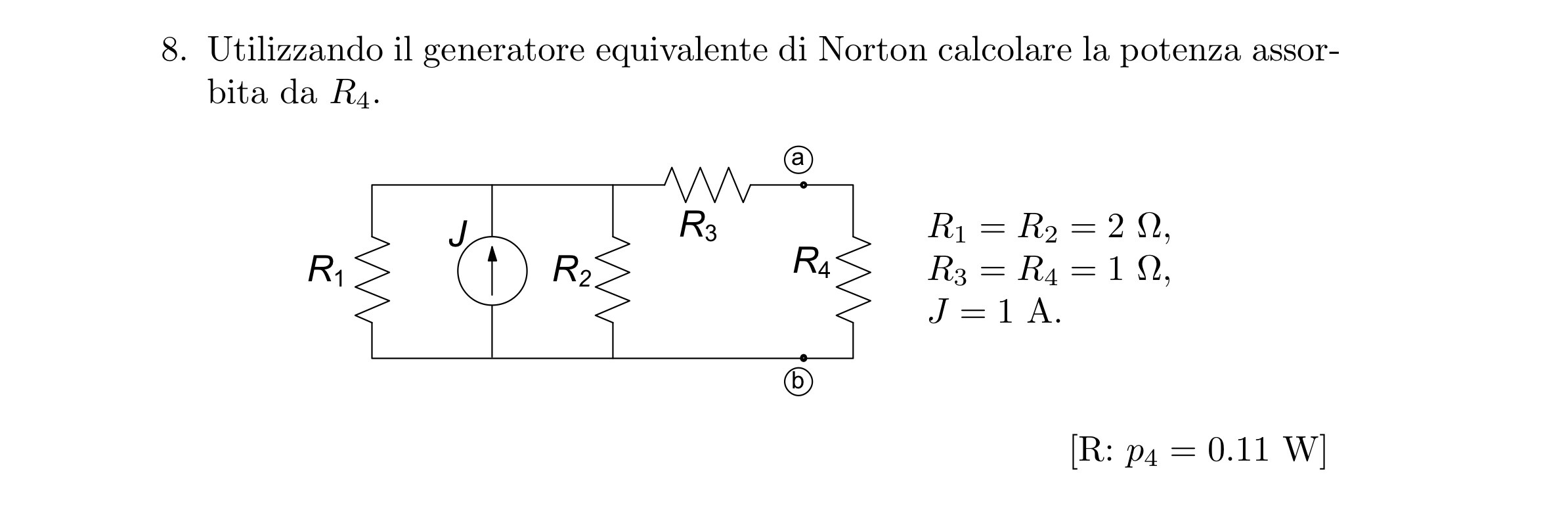

Utilizzando il generatore equivalente di Norton calcolare la potenza assorbita da R4. [attach]26196[/attach]

nik · Accepted Answer

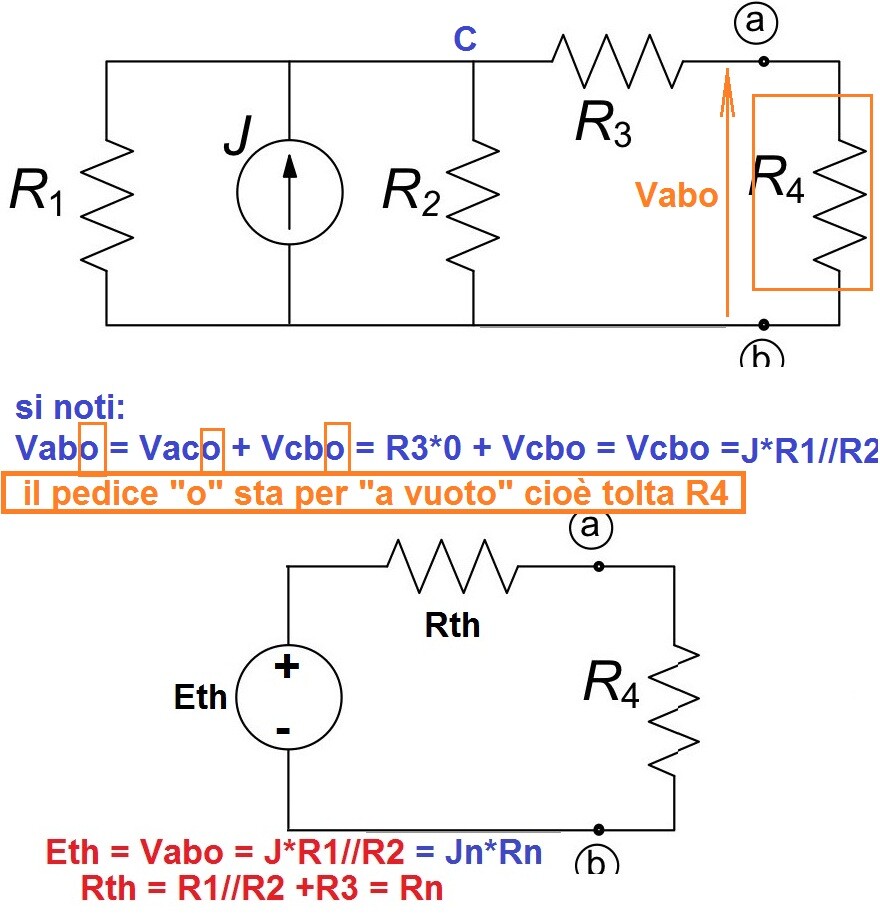

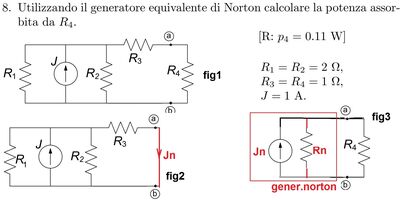

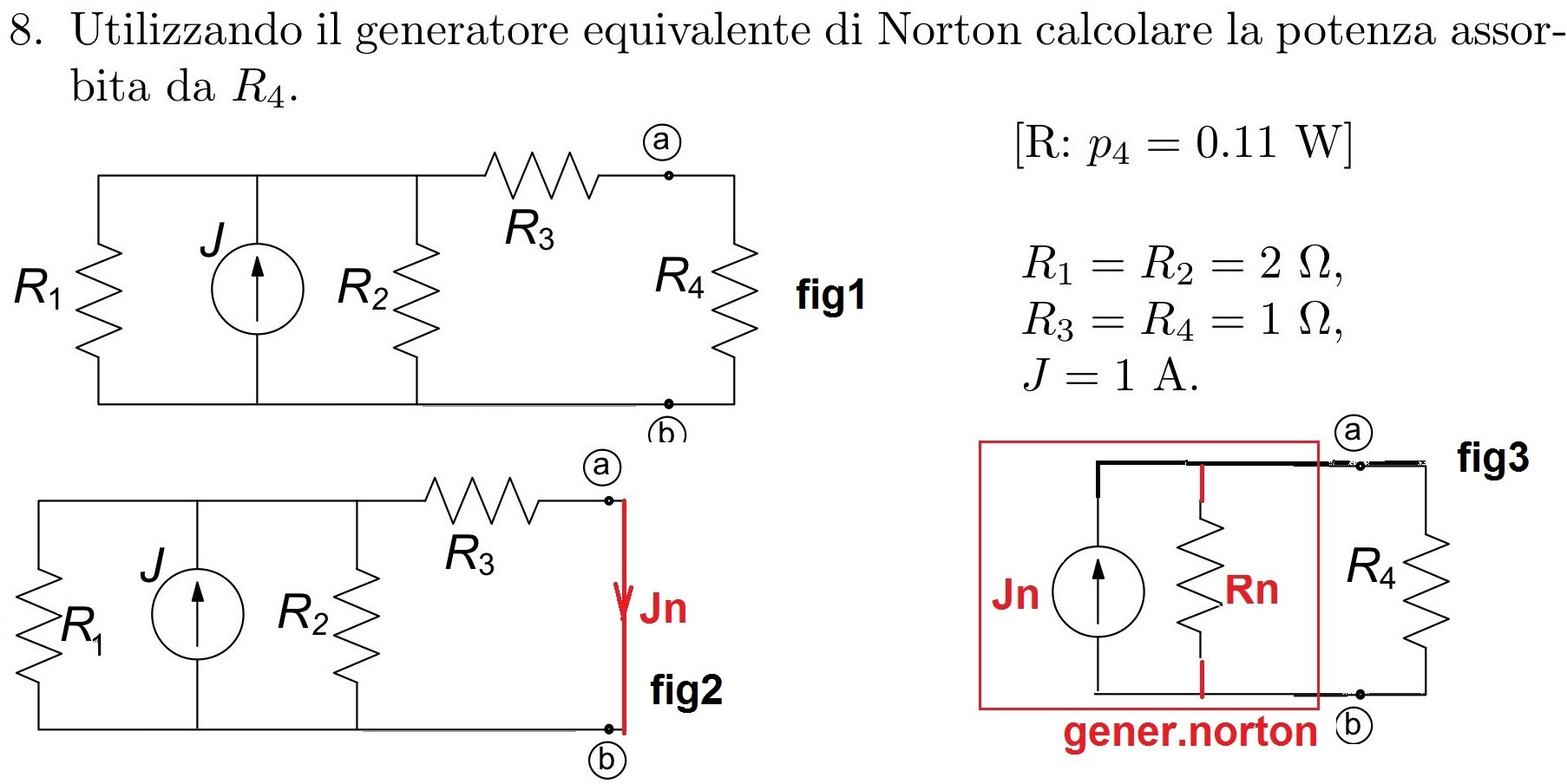

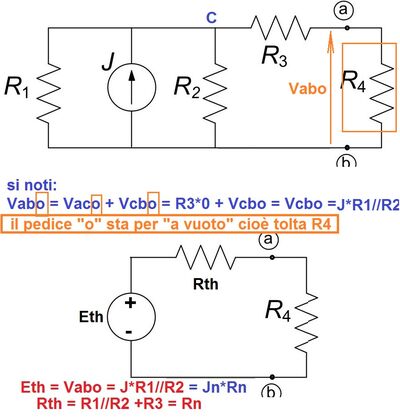

[attach]26349[/attach] @nik ho provato a leggere e risolvere l esercizio cn la sua spiegazione ma non mi sono chiare certa  cose. potrebbe dirmi da dove nasce quel rapporto e magari un riassunto  superficiale di quanto ha scritto  scusi mi rendo conto che sn inopportuno ma sto perdendo la testa dietro elettrotecnica  Da mariobassi  @mariobassi allora nella fig.3 è riportato "il generatore equivalente di Norton"   la cui corrente di corto icc = Jn {puoi ottenerla anche (per il th del gener. equiv. --> per cui bastano due punti  ,corto e a vuoto cioè icc e Vabo = Eth = Jn*Rn  ,per la retta supposto che il circuito sia lineare) con icc = Eth/Rth} è in parallelo a Rn = Rth ...   come si valutano allora Jn e Rn  {o equivalentemente Eth e  Rth}?   ... valutando la icc =Jn, cioè corto nella sezione A-B tolto il circuito a valle di A-B ---> carico, anche attivo(!). La Rn = Rth si ottiene guardando verso monte dalla sezione A-B dopo aver spento i generatori ( cioè in corto quelli di tens. e aperti quelli di corr.) {va qui notato che valle e monte sono riferiti al circuito che in  A-B è sostituito dal gen.equiv.}   ... da cui segue la soluzione riportata {nulla vieta  prima la trsfmz del circuito nel duale equiv. di tens. al posto dei gen.corr o viceversa per il th richiamato***}   la corrente nella R3 è la Jn=icc  ... ...partitore di corrente per trovare Jn {vedi fig.2 in corto e ricorda che nel parallelo la corr.di un ramo sta alle altre , compresa la totale, come le conduttanze relative o inversamente alle resistenze relative}   Jn /J =(1/(1/R1+1/R2 +1/R3))/R3 ---> Jn = J(1/(1/R1+1/R2 +1/R3))/R3= 1*1/(2) /1= 0.5 A   R1//R2 + R3 = Rth= Rn =2 ohm partitore di corrente per trovare i4 {vedi fig.3 gen.norton} i4/Jn = (1/Rn+1/R4)^-1/R4 = 2/3    ---> i4 = 0.5*2/3 = 1/3 A P4 = R4*i4² = 1*1/3² = 0.(1) W   ...................... [attach]26346[/attach] verifica con Thev Eth = J*(R1//R2) = 1*2/2 = 1 V i4 = Eth/(Rth + R4) = 1/(2+1) = 1/3  P4 = R4*i4² = 1*1/3² = 0.(1) W      ........................... *** per inciso, quando feci l'esame di elettrotecnica, vengo dal classico, mi erano ignoti sia THEVENIN che NORTON!!! ... eppure li usavo!!! conoscevo infatti il th del gen.equiv. citato.
