In un circuito, alimentato da una batteria da 12 V, sono inserite tre resistenze in serie, R1 = 500 Ohm; R₂ = 1000 Ohm, Rx incognita. Nel circuito circola una corrente di 2,0 mA.
- Disegna il circuito, poi calcola il valore di Rx. -Qual è la d.d.p. ai capi di Rx?
[4,5 kOhm; 9,0 V]
112
punti
Livello 1
Le tre resistenze sono attraversate dalla stessa corrente.
DV= R*i = (1,5+Rx)*2
Rx= (12-3)/2 = 4,5 kOhm
Vx= 12 - (1,5*2) = 9V
77016
punti
Genius II
@stefanopescetto Grazie mille
V = Re * i;
Re = V / i = 12 / (2,0 * 10^-3) = 6000 Ohm;

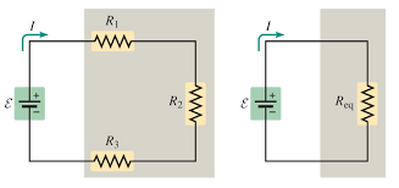

Re = R equivalente in serie = R1 + R2 + Rx;
1500 + Rx = 6000;
Rx = 6000 - 1500 = 4500 Ohm;
Quando le resistenze sono in serie, la corrente che le attraversa è la stessa.
i = 2,0 * 10^-3 A;
Vx = Rx * i = 4500 * 2,0 * 10^-3 = 9,0 V;
ciao @denis-_
86896
punti
Genius II

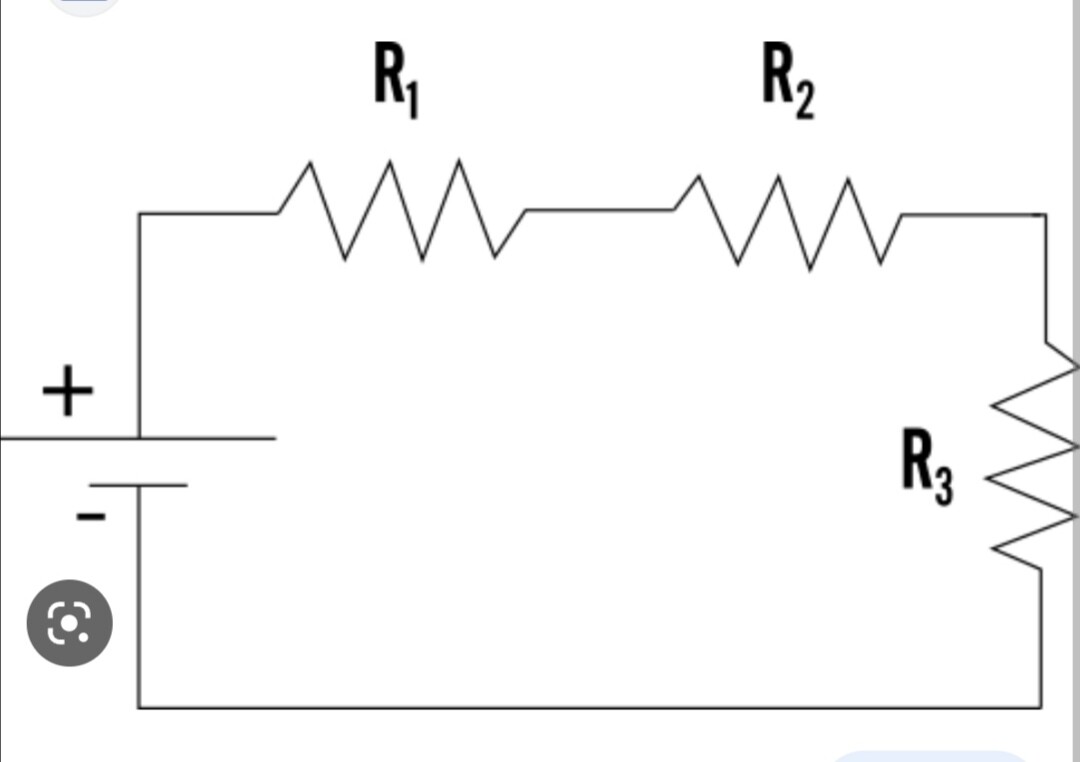

In un circuito, alimentato da una batteria da 12 V, sono inserite tre resistenze in serie, R1 = 500 Ohm; R₂ = 1000 Ohm, R3 incognita. Nel circuito circola una corrente di 2,0 mA.
- Disegna il circuito, poi calcola il valore di R3. -Qual è la d.d.p. V3 ai capi di R3 ?
[4,5 kOhm; 9,0 V]
I = V/(R1+R2+R3)
I*(R1+R2+R3) = 12
(R1*R2+R3) = 12*1000/2 = 6.000 ohm
R3 = 6.000-(R1+R2) = 6.000-1.500 = 4.500 ohm (4,5 kohm)
V3 = I*R3 =2*4.500/1.000 = 9,0 V
P3 = R3*I^2 = 4*10^-6*4,5*10^3 = 18 mW
