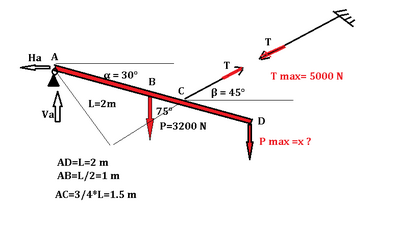

Una sbarra omogenea di peso P, = 3200 N e
lunghezza l = 2,00 m è fissata a una parete verticale attraverso una cerniera. La sbarra è tenuta inclinata verso l'alto in modo che formi un angolo alfa = 30,0° con l'orizzontale mediante una fune fissata alla sbarra a una distanza pari a 31/4 dalla cerniera. ll secondo estremo della fune è fissato alla parete in modo tale che la fune formi un angolo beta = 45,0° con l'orizzontale. Sapendo che
la fune ha un carico di rottura pari a R = 5,00 - 10^3 N determina il peso massimo che può essere appeso in punta alla sbarra.
Quanto vale in questa condizione la reazione vincolare che esercita la cerniera?
Sol: 2,58x10^3N - 4,19x10^3N
Non sono riuscita a fare la foto del disegno sul libro, per chi ha “Lo sguardo fisico” è l’esercizio 99 a pagina 200
