assonometria isometrica di un solido dalle proiezioni ortogonali

Question

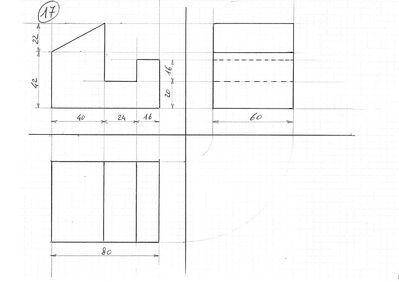

[attach]124514[/attach] assonometria isometrica del solido

gramor · Answer

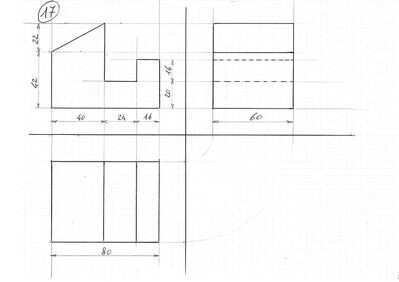

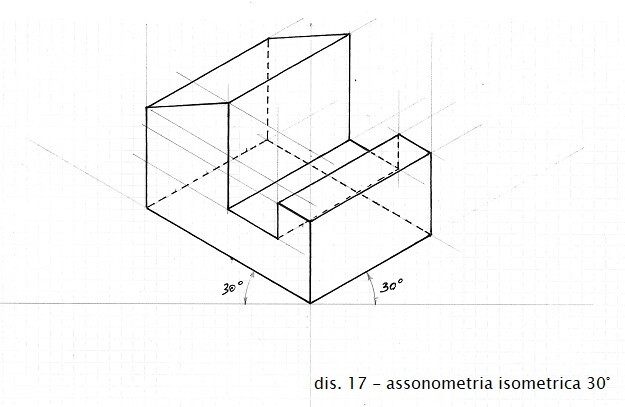

[attach]124517[/attach] =========================================================== Dis. 17 assonometria isometrica a 30° ricavata dalle proiezioni ortogonali: [attach]124518[/attach]
