Assonometria isometrica

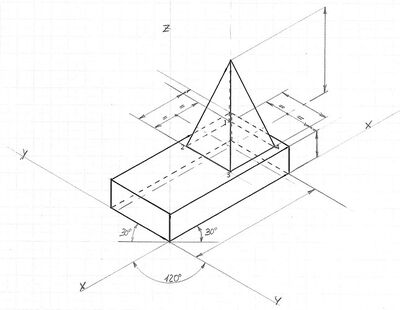

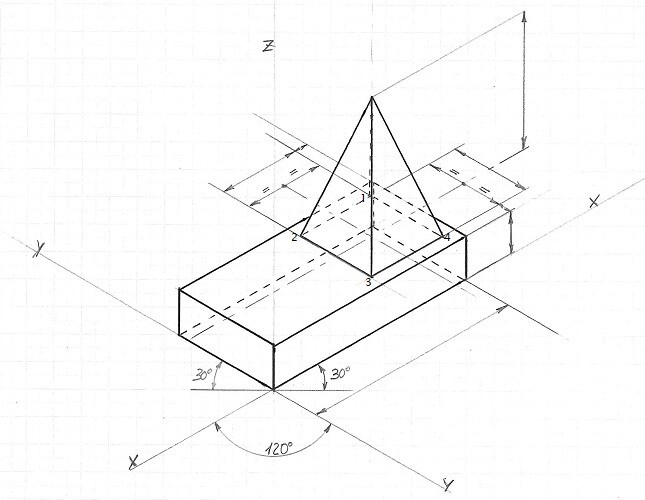

@Giuli_00 - Purtroppo alcune misure non sono leggibili basandomi solo con alcune avrei calcolato in proporzione: 4 cm; 1,6 cm e 8 cm per il parallelepipedo mentre per la piramide: altezza h= 5 cm e spigolo di base s= 3 cm, tanto per poter fare il disegno, inoltre ti ho messo le linee di quota ma le quote giuste aggiungile da te.

@Giuli_00 - Il solido composto l'ho considerato appoggiato al PO. Saluti.

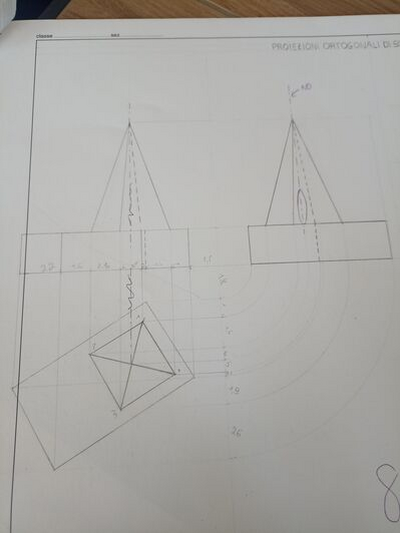

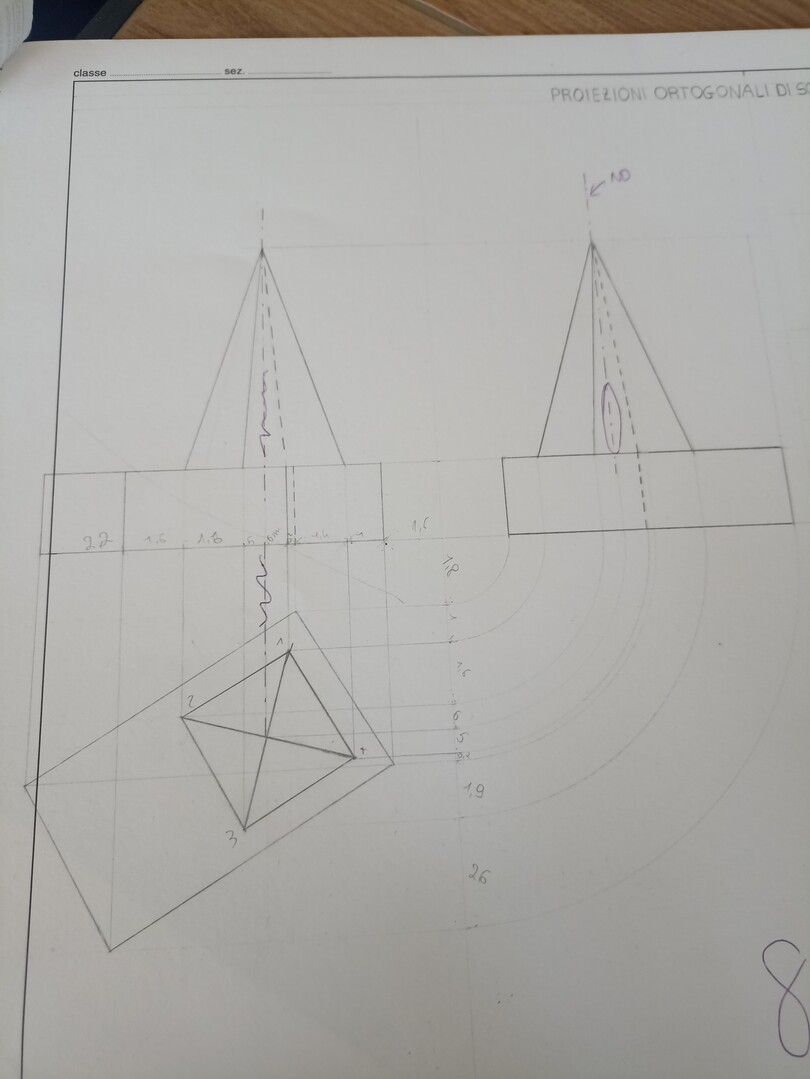

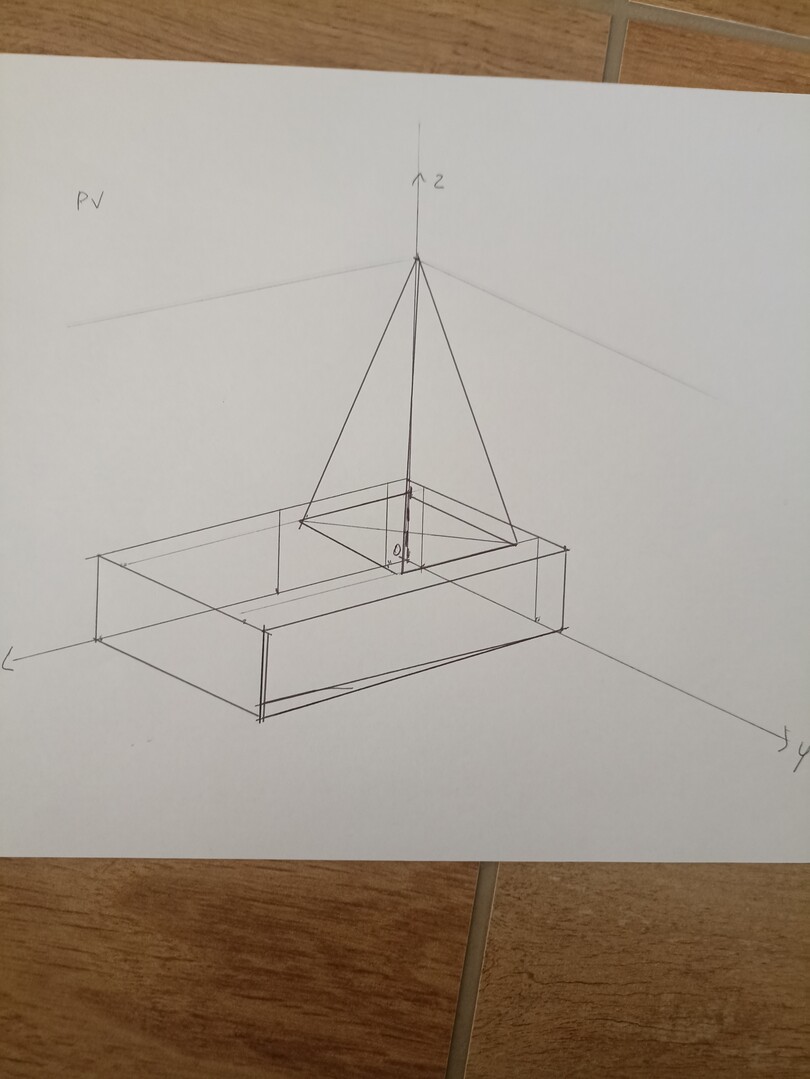

@gramor Intanto ti ringrazio per l' aiuto. Volevo farti vedere se è giusto anche fatto così. Avevo svolto l'  assonometria in brutta copia.

Ma avevo paura che fosse sbagliata

@Giuli_00 - Come struttura di assonometria isometrica hai svolto molto bene, ottimo lavoro, si vede che hai capito il "funzionamento", tieni conto comunque che esistono vari metodi costruttivi, non so in particolare cosa vi ha chiesto l'insegnante e io ho fatto quella tipica a 30° la tua è invece è a 20° e quindi l'angolo in basso risulta 140° invece di 120°; l'assonometria isometrica di solito è a 30°, 45° o 60° ma in effetti esistono anche a 10°;  semmai ti sono rimaste delle linee di costruzione troppo rimarcate, alleggeriscile un po' o magari toglile del tutto. Saluti.

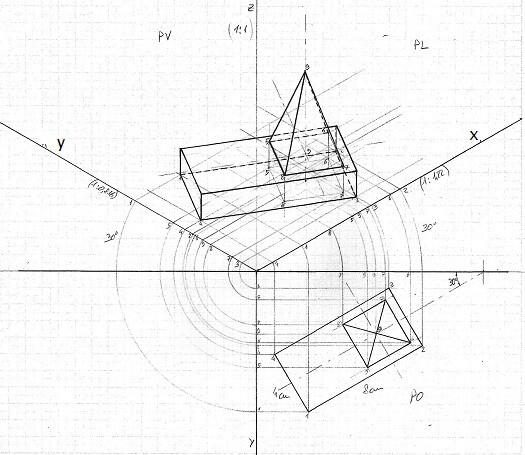

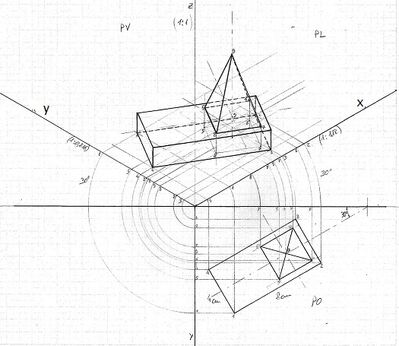

@Giuli_00 - Siccome la pianta è inclinata di 30°, ho controllato col goniometro, per fare l'assonometria isometrica ho dovuto costruirla con tutte le linee di proiezione sennò era impossibile in modo diretto come con la prima assonometria che ti avevo inviato; segui le linee costruttive con i punti incrociando da sinistra e da destra e che ti ho numerato; se qualcosa non è chiaro fai sapere. Questo è solo un metodo ma se l'insegnante non chiarisce queste cose e non spiega, come hai detto, mi domando come fate a fare lavori così, io avevo pensato a una rappresentazione più semplice. Saluti.

@Giuli_00 - Per le quote vedi il commento alla prima assonometria. Tieni presente che dalla pianta all'assonometria mentre l'asse verticale il rapporto rimane 1:1, nell'asse y le quote diminuiscono con rapporto 1: ~0,816 e nell'asse x aumentano con rapporto  1: ~1,22. Saluti.

@gramor buongiorno

Grazie per avere risposto.

Non ho capito delle cose. Perché la proiezione sul PO è spostata? Avevo immaginato di aver sbagliato per la inclinazione che non ho mantenuto, ma non ho capito perché la assonometria viene proiettata così.

Forse perché la professoressa vuole gli assi x e y rivolti verso il basso?

Comunque La ringrazio per il tempo che ha dedicato. Le manderò il mio disegno nel pomeriggio di giovedì appena lo ritiro. Buona giornata

@Giuli_00 - Buongiorno a te. Il disegno che ho fatto è come di solito si costruisce l'assonometria isometrica cioè, basandosi sulle proiezioni ortogonali si pone la pianta in basso a destra e da lì si tracciano le linee di proiezione verso sinistra e verso l'alto dopodiché si incrociano a 30° come vedi, ma è frequente posizionare la pianta anche a sinistra come pensavi tu in questo caso il disegno sarebbe perfettamente speculare all'assonometria che ti ho fatto comprese le linee di proiezione. In pratica bisogna capire come lo chiede l'insegnante o a questo punto aspettiamo il disegno.
