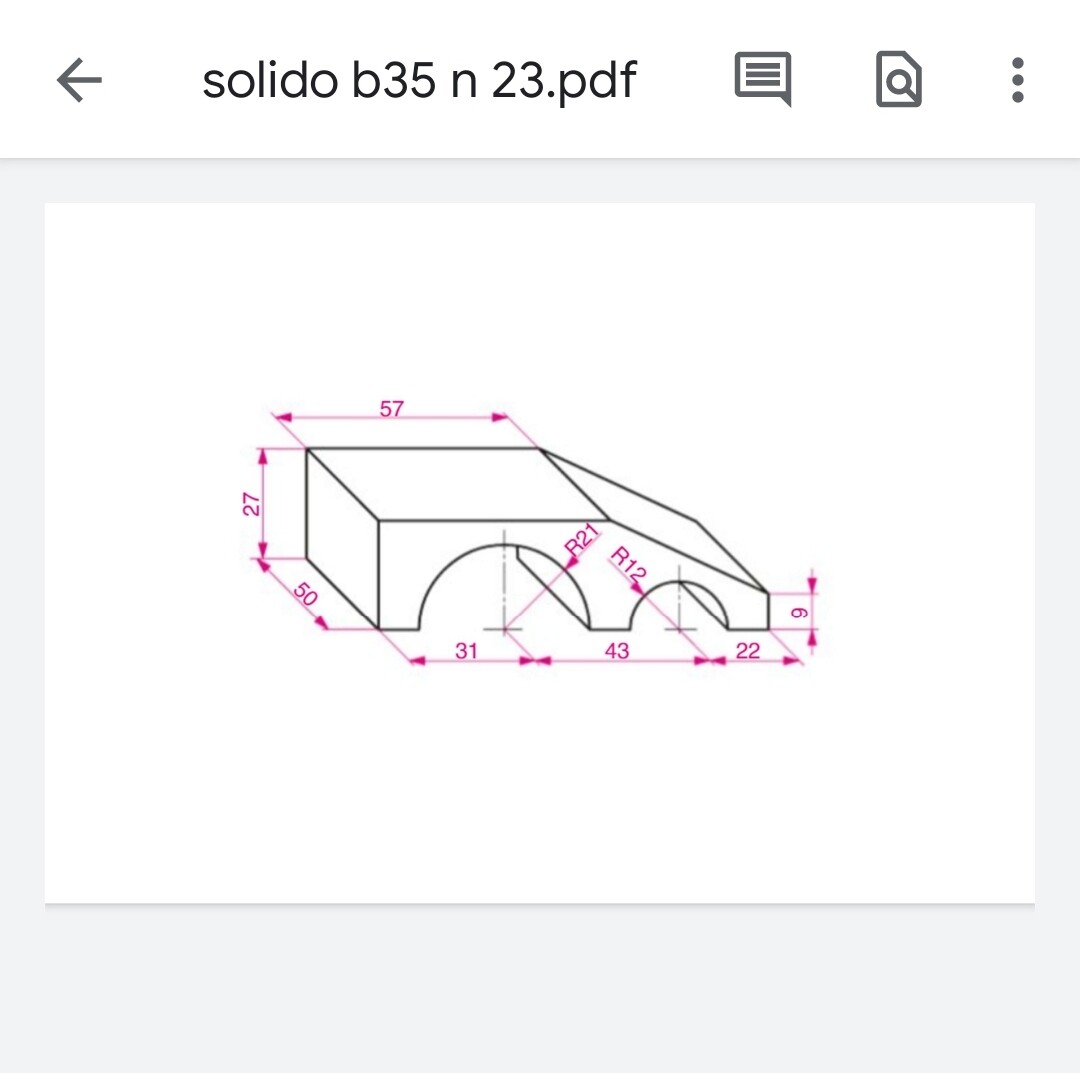

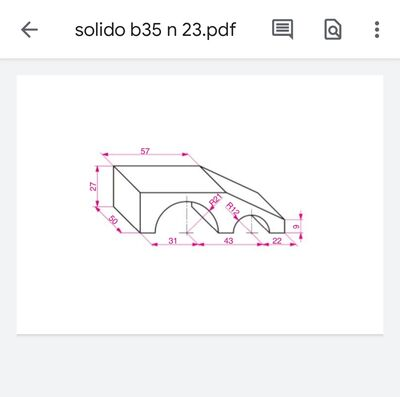

Buongiorno gentilmente mi disegnate le 3 viste con le relative proiezioni e le quotatura.grazie
Buongiorno gentilmente mi disegnate le 3 viste con le relative proiezioni e le quotatura.grazie
10
punti
Livello 0
===========================================================

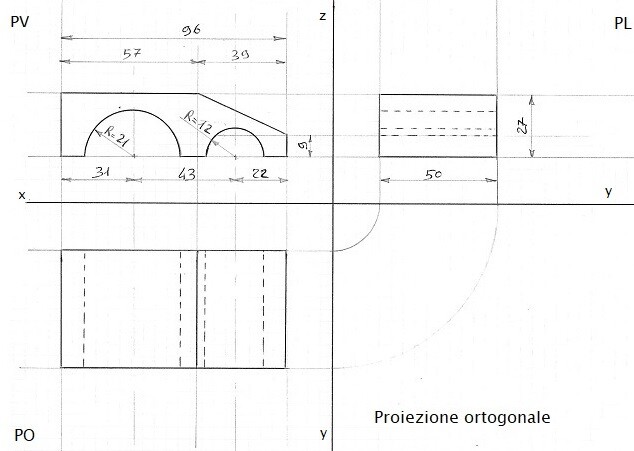

Proiezioni ortogonali del particolare n° 23 sui piani, PV, PO e PL:
68266
punti
Genius I
@marcellog - Buongiorno a te. Chiedendo delle proiezioni e di tre viste normalmente si intendono le proiezioni ortogonali sui tre piani tipici: PV= piano verticale con vista frontale o di prospetto; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal lato sinistro.
@marcellog - Nulla vieta che si possano eseguire altre viste come per esempio una vista dal lato destro per evitare uno spigolo nascosto, questa sarebbe proiettata su un piano laterale posto a sinistra, nel caso fai sapere. Comunque per individuare le parti di questo particolare sono più che sufficienti le tre viste. Saluti.
