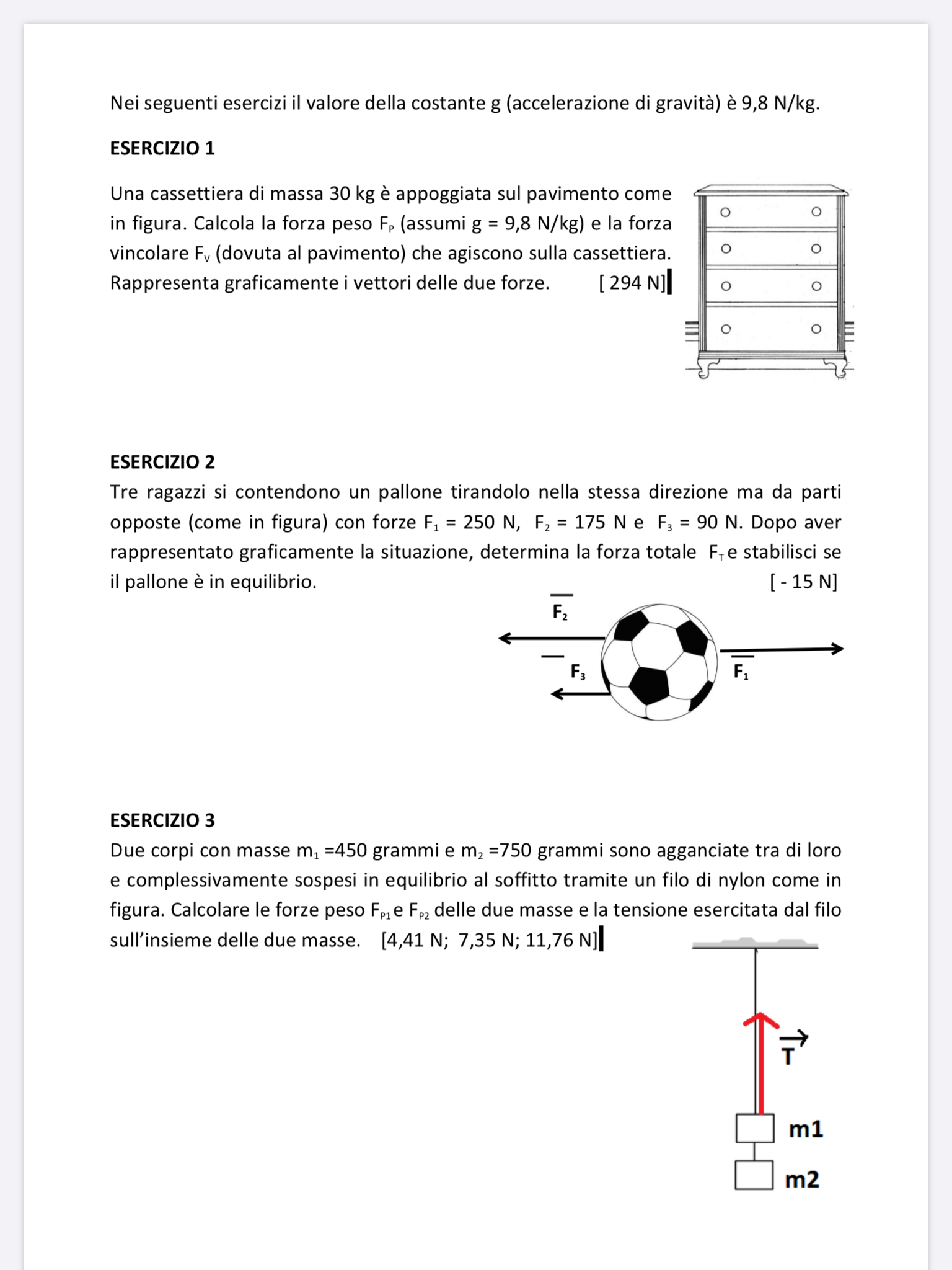

Nei seguenti esercizi il valore della costante $\mathrm{g}$ (accelerazione di gravità) è $9,8 \mathrm{~N} / \mathrm{kg}$.
ESERCIZIO 1
Una cassettiera di massa $30 \mathrm{~kg}$ è appoggiata sul pavimento come in figura. Calcola la forza peso $\mathrm{F}_{\mathrm{p}}$ (assumi $\mathrm{g}=9,8 \mathrm{~N} / \mathrm{kg}$ ) e la forza vincolare $\mathrm{F}_{\mathrm{v}}$ (dovuta al pavimento) che agiscono sulla cassettiera. Rappresenta graficamente i vettori delle due forze. $[294 \mathrm{~N}] \mid$
ESERCIZIO 2
Tre ragazzi si contendono un pallone tirandolo nella stessa direzione ma da parti opposte (come in figura) con forze $F_{1}=250 \mathrm{~N}, \mathrm{~F}_{2}=175 \mathrm{~N}$ e $\mathrm{F}_{3}=90 \mathrm{~N}$. Dopo aver rappresentato graficamente la situazione, determina la forza totale $\mathrm{F}_{\mathrm{T}}$ e stabilisci se
il pallone è in equilibrio. $[-15 \mathrm{~N}]$
ESERCIZIO 3
Due corpi con masse $m_{1}=450$ grammi e $m_{2}=750$ grammi sono agganciate tra di loro e complessivamente sospesi in equilibrio al soffitto tramite un filo di nylon come in figura. Calcolare le forze peso $F_{p 1}$ e $F_{p 2}$ delle due masse e la tensione esercitata dal filo sull'insieme delle due masse. $[4,41 \mathrm{~N} ; 7,35 \mathrm{~N} ; 11,76 \mathrm{~N}]$ ]
