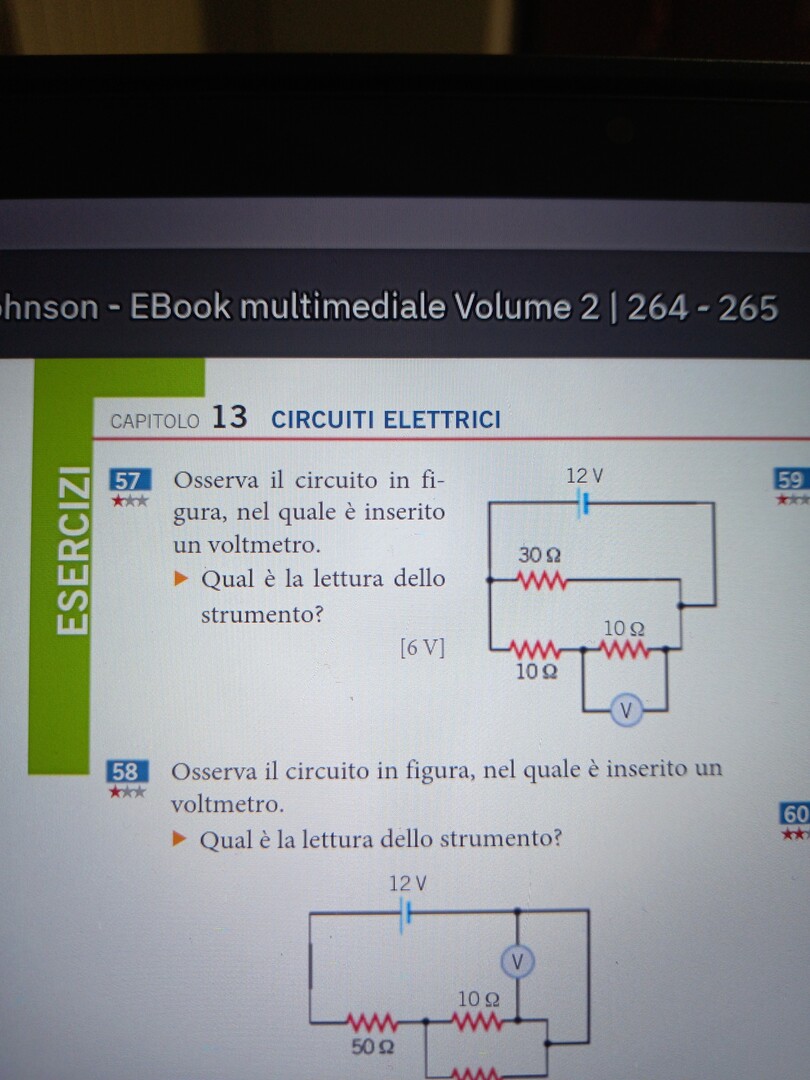

Osserva il circuito in figura, nel quale è inserito un voltmetro.
Qual è la lettura dello strumento?
Osserva il circuito in figura, nel quale è inserito un voltmetro.
Qual è la lettura dello strumento?
Un aiuto grazie
Osserva il circuito in figura, nel quale è inserito un voltmetro.
Qual è la lettura dello strumento?
Osserva il circuito in figura, nel quale è inserito un voltmetro.
Qual è la lettura dello strumento?
Un aiuto grazie
45
punti
Livello 0
Il 58 è immediato:
vedi che tra i capi del voltmetro c'è solo filo conduttore, senza niente altro, quindi di resistenza trascurabile? Perciò la tensione misurata tra quei punti deve essere zero
Per il 57, nota che i 12 V sono applicati ai capi di resistenze in serie di 10+10 = 20 Ohm, quindi la corrente sarà 12/20 A, che poi genererà una tensione di 12/20 * 10 V ai capi della resistenza dove è applicato il voltmetro, quindi facendo i conti 6V
4735
punti
Livello 6
58
V = 0 (il voltmetro è cortocircuitato da un pezzo di conduttore di resistenza Rc = 0
142400
punti
Genius III
57
vale la proporzione : 12/20 = V/10
V = 12*10/20 = 12/2 = 6,0 V
142400
punti
Genius III
@remanzini_rinaldo risposta corretta, ma forse troppo sintetica per chi non sa come procedere 🙂
@ giuseppe_criscuolo ...ed ora?😉
