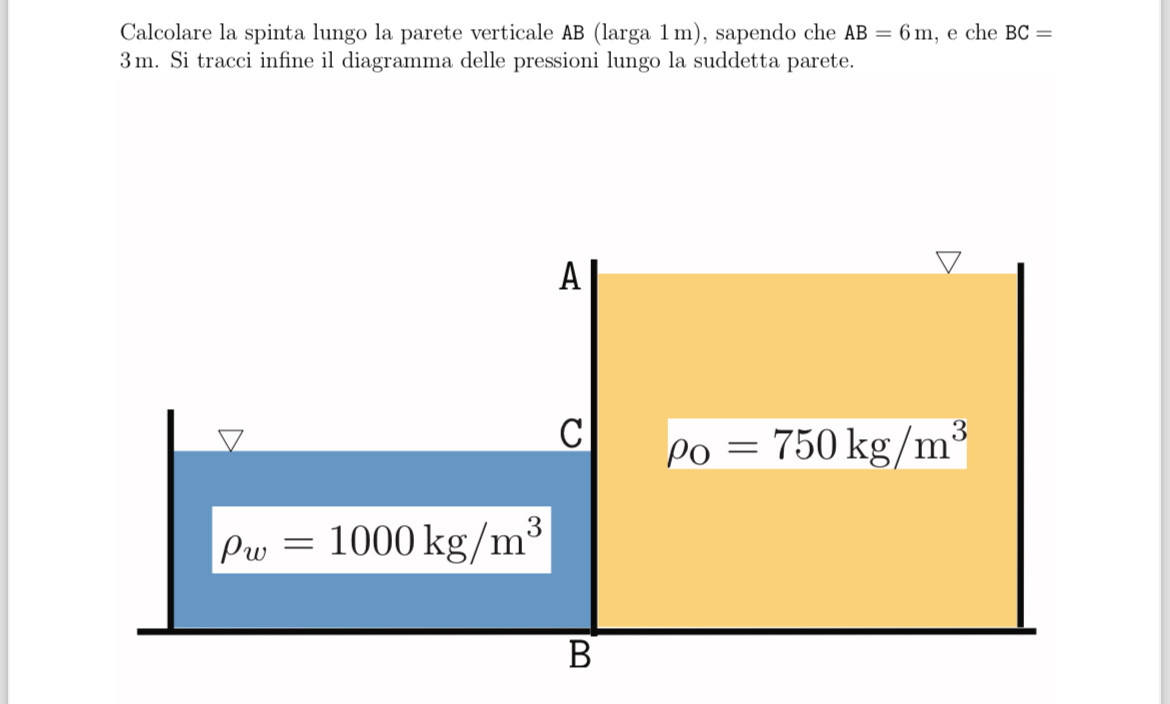

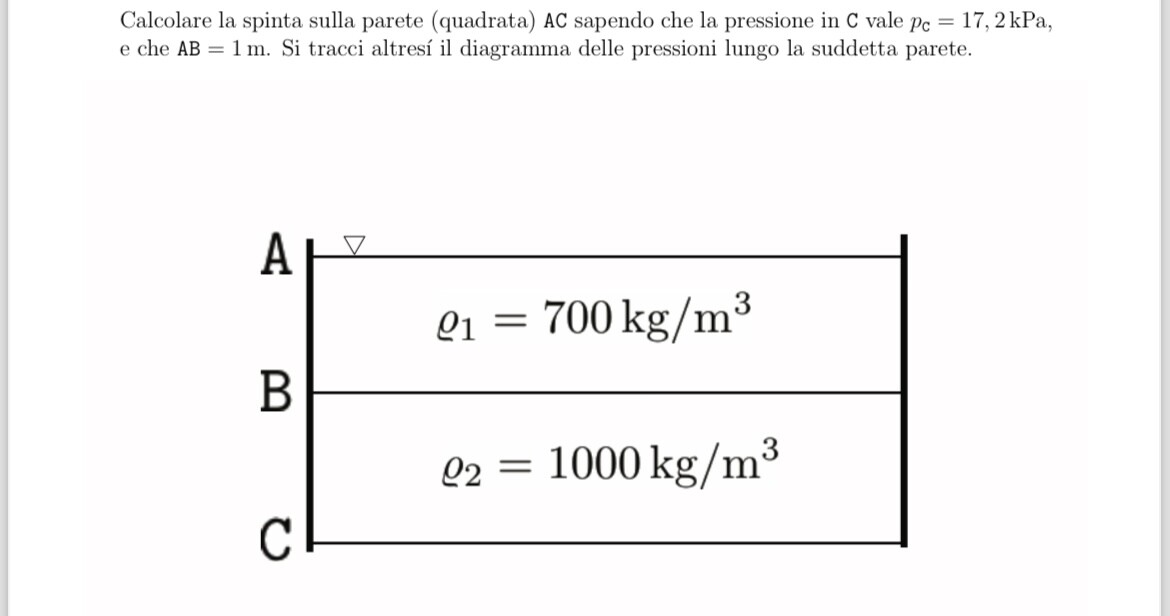

Calcolare la spinta sulla parete (quadrata) AC sapendo che la pressione in $\mathrm{C}$ vale $p_{\mathrm{C}}=17,2 \mathrm{kPa}$, e che $\mathrm{AB}=1 \mathrm{~m}$. Si tracci altresí il diagramma delle pressioni lungo la suddetta parete.

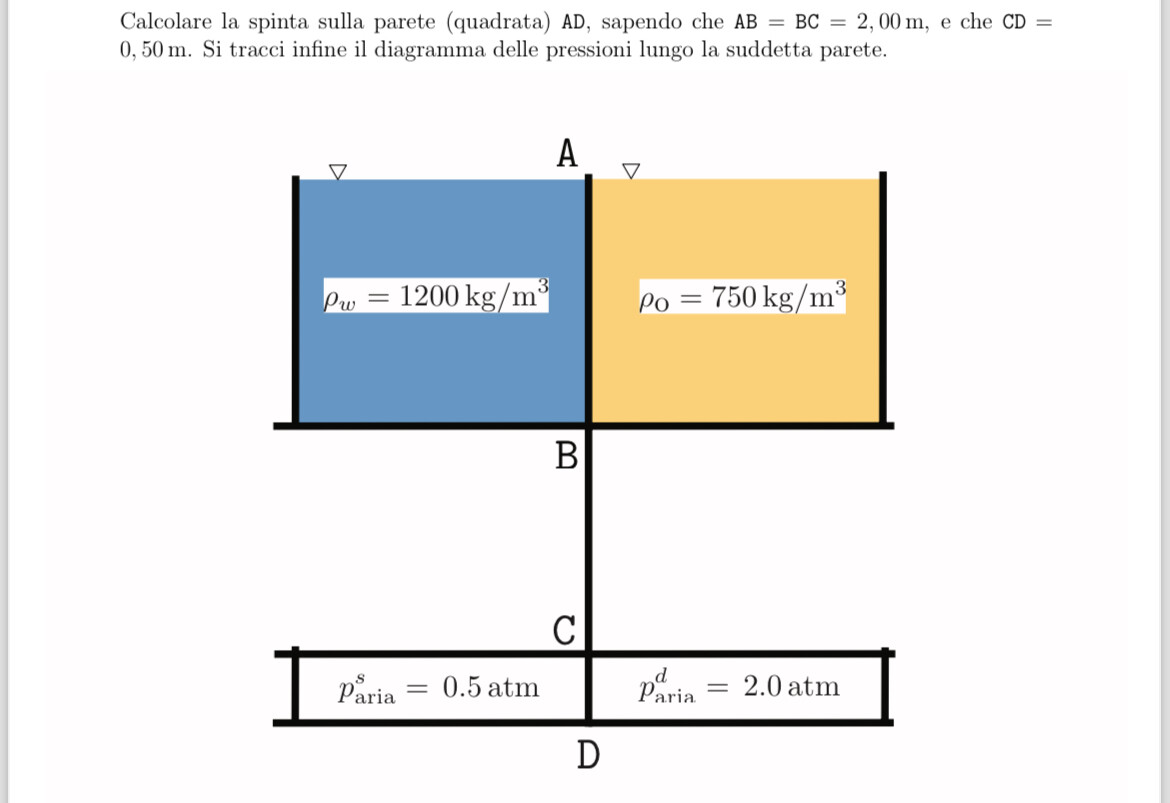

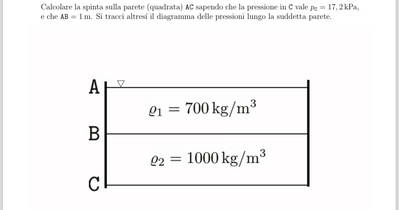

Calcolare la spinta sulla parete (quadrata) AC sapendo che la pressione in $\mathrm{C}$ vale $p_{\mathrm{C}}=17,2 \mathrm{kPa}$, e che $\mathrm{AB}=1 \mathrm{~m}$. Si tracci altresí il diagramma delle pressioni lungo la suddetta parete.
Un solo ex. come da:
https://www.sosmatematica.it/regolamento/
Indicando possibilmente le difficoltà incontrate nella relativa risoluzione.
EX.1

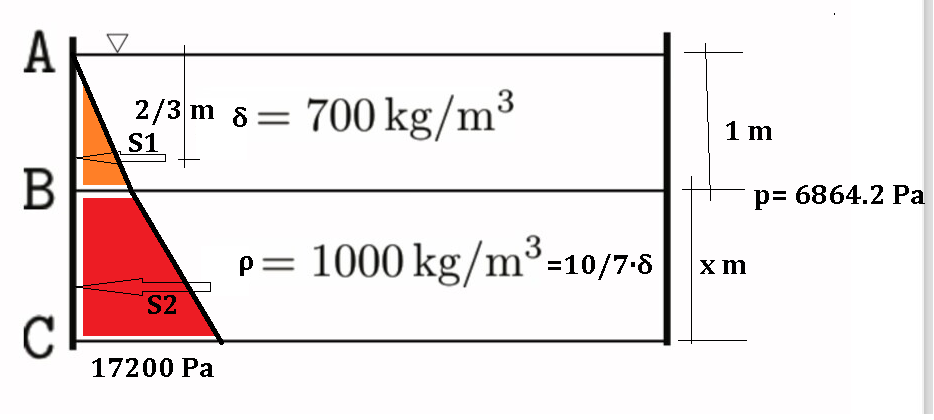

Determino x dalla figura:
δ·g·1 + 10/7·δ·g·x = 17200-----> x = 7·(17200 - g·δ)/(10·g·δ)
g = 9.806 m/s^2 ; δ = 700 kg/m^3
x = 7·(17200 - 9.806·700)/(10·9.806·700)
x = 1.05 m
pressione al livello di separazione B fra i due fluidi:
δ·g·1 = 700·9.806 = 6864.2 Pa
Prova a finirlo:
Ti suggerisco di calcolare S1 ed S2 separatamente. Una volta calcolate, la spinta complessiva sulla parete AC sarà data dalla somma delle due spinte. Sarà applicata ad una quota che dedurrai imponendo che il momento delle due spinte attorno al punto A sarà pari a quello della sola S applicata ad una distanza pari a d da A
S1=1/2·6864.2·1·1 = 3432.1 N
S2=(6864.2 + 17200)/2·1.05·1 = 12633.7 N
-----------------------------------------------------
S=S+S=3432.1 + 12633.7 = 16065.8 N

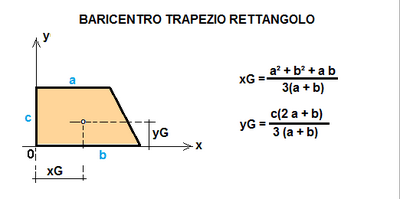

Per il baricentro di un trapezio rettangolo:
A te interessa la seconda per trovar il punto di applicazione della spinta S2:
yG=1.05·(2·6864.2 + 17200)/(3·(6864.2 + 17200)) = 0.45 m
Quindi il punto della spinta complessiva :
16065.8·d = 3432.1·(2/3) + 12633.7·(2.05 - 0.45)
d = 1.4 m da A
@lucianop grazie mille, ho cercato di calcolarmi la spinta e ci sono riuscito

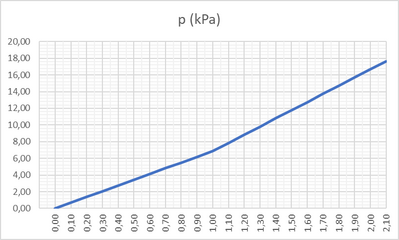

pb = 1*700*9,806/1000 = 6,86 kPa
Δp P = pc-pb = 17,2-6,86 = 10,34 kPa
Δh = Δp P/(1,0*9,806) = 10,34/9,806 = 1,054 m

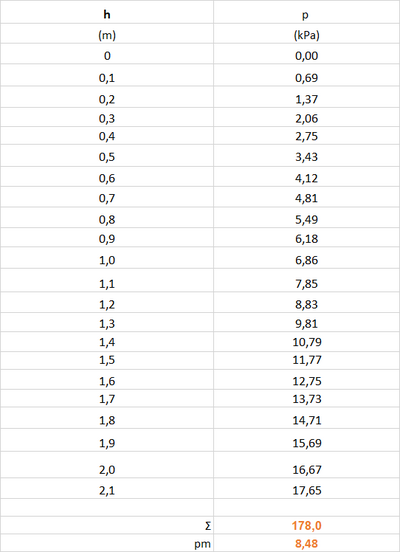

pressione media pm = Σp/21 = 178/21 = 8,48 kPa
forza media Fm = 2,054^2*8,48 = 35,8 kN
@remanzini_rinaldo grazie infinite anche per avermi calcolato la pm e la Fm
