Avrei bisogno di un chiarimento in merito al momento torcente. Come faccio a capire se ha segno negativo o positivo? Dal libro ho capito che è positivo se il vettore ha verso in direzione antioraria

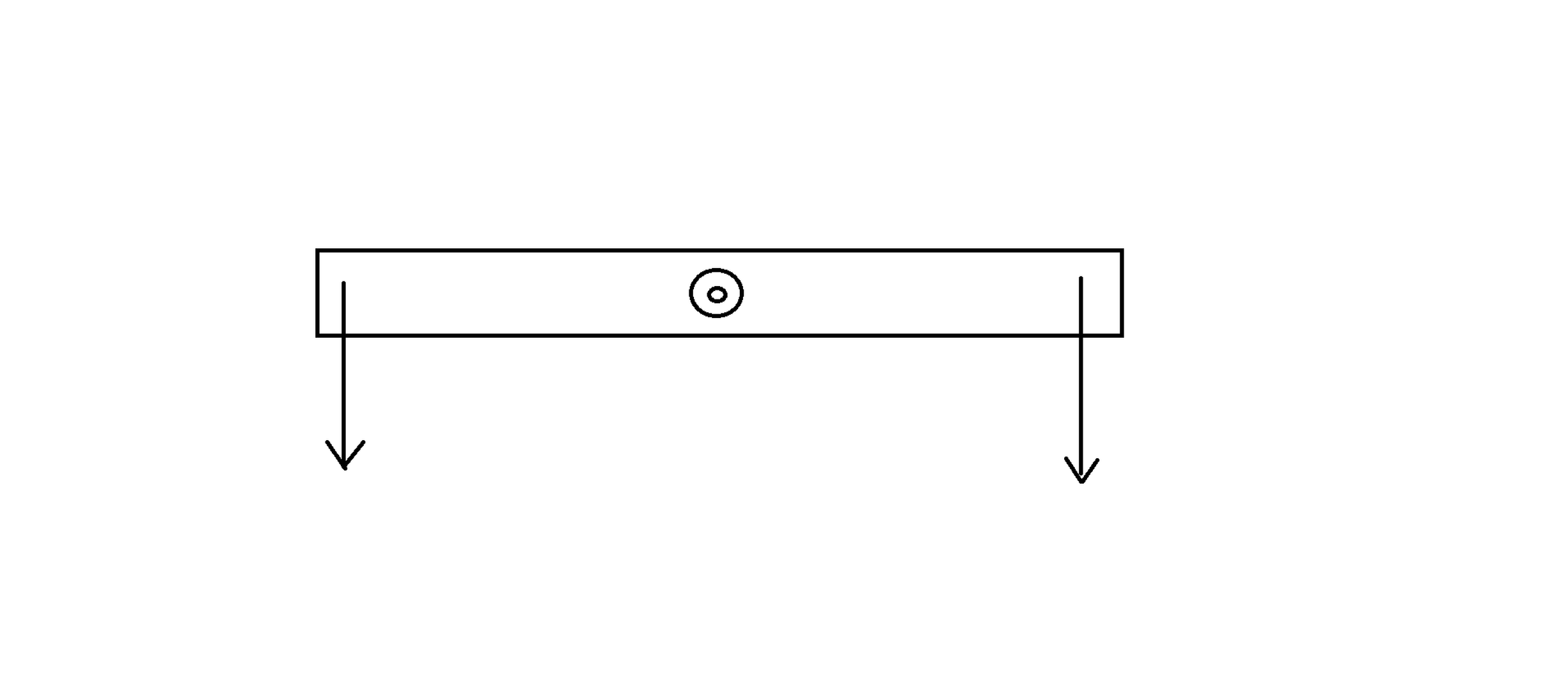

e negativo se ha verso orario; ma nella situazione qui nella foto, come capisco chi ha senso orario e chi antiorario?
12
punti
Livello 0
Se il momento provoca rotazione antioraria, è positivo, il vettore è rivolto verso l'alto, perpendicolare al piano in cui avviene la rotazione;
Se il momento provoca rotazione oraria, è negativo, il vettore è rivolto verso il basso, perpendicolare al piano in cui avviene la rotazione.
Pensa a quando sviti il tappo di una bottiglia:
rotazione antioraria, il tappo sale, si svita; momento positivo;
rotazione oraria, il tappo scende; momento negativo.
La forza a sinistra provoca rotazione antioraria intorno al fulcro; M1 > 0; M vettore uscente dal foglio;
la forza a destra provoca rotazione oraria, M2 < 0, negativo, vettore entrante nel foglio.

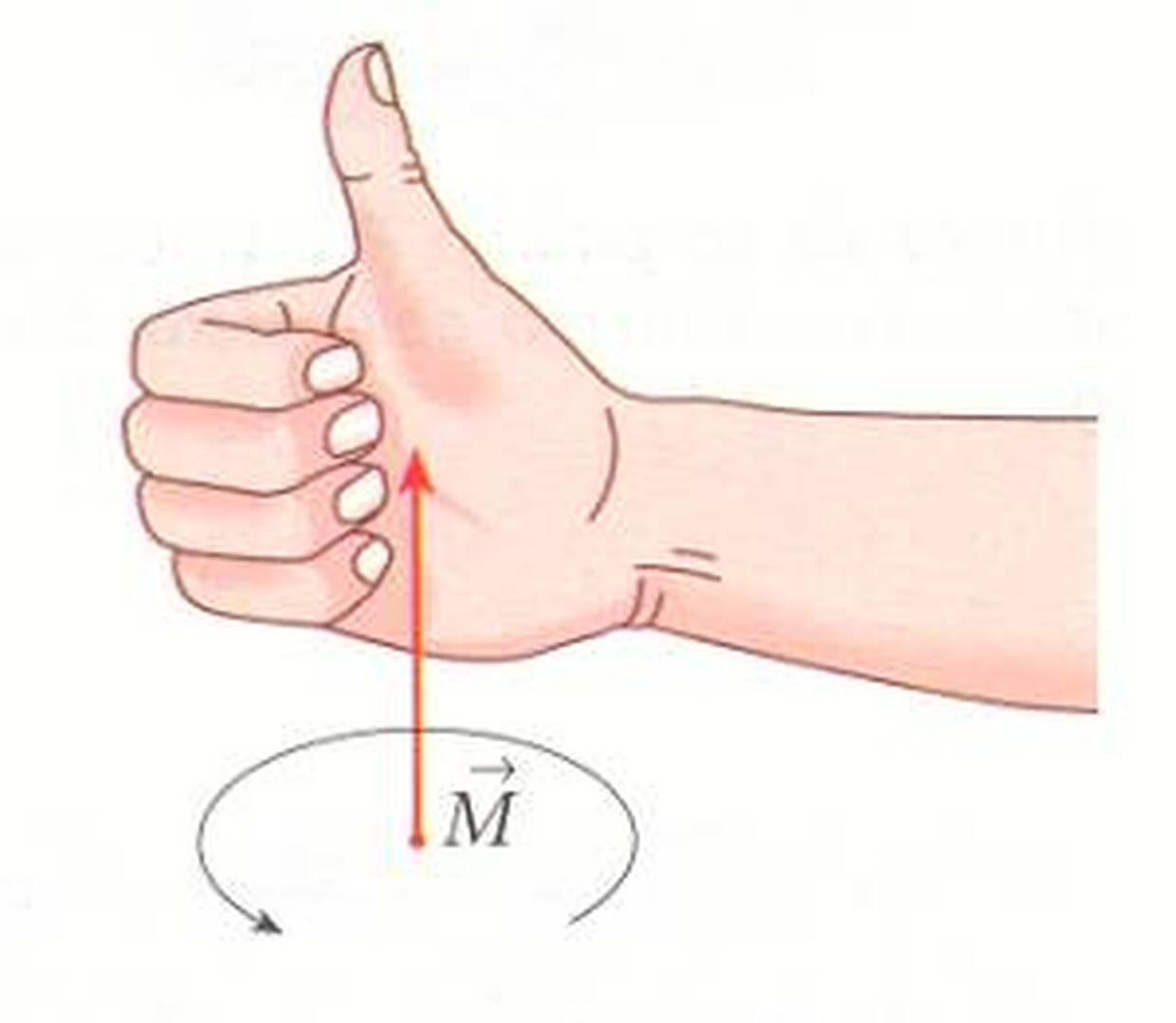

Regola mano destra, vedi figura, chiudi le dita della mano destra sul palmo, (rotazione antioraria), il pollice indica il verso di M.
Gira la mano con pollice verso il basso, hai la rotazione oraria.
64729
punti
Genius I
La forza a sinistra rispetto alla cerniera al centro produce una rotazione antioraria, quindi un momento torcente positivo, quella a destra uno negativo.
78722
punti
Genius II
con opportuno ingrandimento e linea di livellamento si apprezza una maggior lunghezza del vettore di destra rispetto a quello di sinistra : la rotazione sarà quindi Clock Wise (od oraria) ed il segno negativo secondo una convenzione che , a mio parere, ha il senso che ha ( molto meglio limitarsi a dire C.W. o C.C.W.
