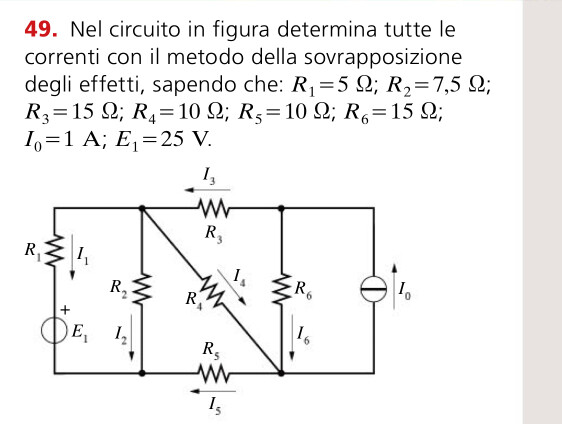

[Risolto] Risoluzione rete elettrica usando il principio della sovrapposizione degli effetti?



0

Mi servono tutti i passaggi completi, uno per uno. Io ho già disegnato i due sotto circuiti: nel primo ho aperto il generatore di corrente e nell’altro ho cortocircuitato quello di tensione. Ma non so come calcolare le singole correnti.
Ad esempio non capisco se R3 e R6 siano in serie e poi la loro Req in parallelo a R4 e il risultato in serie a R5 o se è sbagliato.

Soluzioni: I1= -2,33A

I2= 1,78A

I3= 0,235A

I4= 0,785A

I5= 0,55A

I6= 0,765A



420D8364 CC93 4FCD AEB5 012C6CA83F37
Autore
Etichette discussione
2 Risposte



0

..................................................... ..................................................

p.s.

leggo che:

<

Ad esempio non capisco se R3 e R6 siano in serie e poi la loro Req in parallelo a R4 e il risultato in serie a R5 o se è sbagliato.

<

... allora sappi che in serie sono solo bipoli che si seguono senza derivazioni (dopo il primo c'è solo il secondo come R1 e Rab , aperto che sia Io)!

sono in parallelo i bipoli che hanno ambo i morsetti collegati insieme {come R1 e R2 quando E1 è annullato (spento o in corto)}.. e che esistono casi che non sono in serie in parallelo!{ad es. R3 e R6 del circ.totale R5 e R2 etc...}

..................................................... ..................................................

svolgimento col metodo di sovrapposizione degli effetti

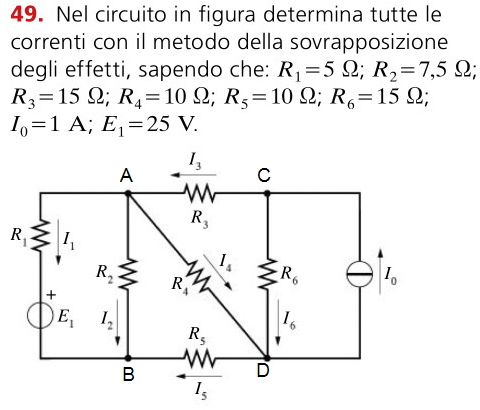

sovrapp

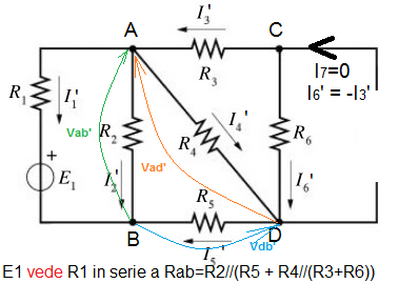

prima spegniamo Io {aprendolo}

sovrapp1

resta E1 (v. N.B. in fondo) che vede una Req
Req = ((R3+R6)*R4/(R3+R6+R4) +R5)//R2+R1 = R'//R2+R1= Rab + R1
R' = ((R3+R6)*R4/(R3+R6+R4) +R5) = ((15+15)*10/40 +10) = 17.5 ohm
Rab = R'//R2+R1= R'*R2/(R'+R2)
Req = R1 + Rab = R'*R2/(R'+R2)+R1 = 17.5*7.5 /(17.5+7.5 ) +5 = 10.25 ohm
i1' = -E1/Req = -25/10.25 = -2.(43902)= 100/41 =~- 2,439 A
Vab' = E1 + i1'*R1 = ~25 + (- 2,(43902))5 = 525/41= 12.(80487)= ~12.8 V
i'2 = Vab'/R2 = 70/41 =1,(70731). =~1.7 A
i5' = Vab'/R' =30/41 =0,7(3170) A
Vdb' = R5*i'5 =300/41 = 7.3(142857) V
Vad' = Vab' - Vdb' = 525/41 - 300/41 =225/41= ~ 12.(80487) -7.3(142857) = ~5.486 V
i4' = Vad'/R4 =225/(41*10)= 0.5(48780) =~0.549 A
i6' = i5'- i4' = 30/41 - 22.5/41=7.5/41 = 0.1(82926) = ~0.183 A
i3' = -i6' = ~ -0.183 A
poi spegniamo E1 {cortocircuitandolo= annullandolo} e riaccendiamo Io e la Req' vista da Io è ...

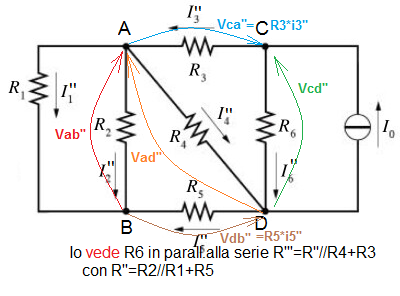

sovrapp2
R" = R2//R1 + R5 = 7.5*5 /(7.5+5) +10= 3+10 = 13 ohm
R''' = R''//R4 +R3= 13*10 /23 + 15= 475/23= ~ 5.652 +15 =~ 20.652 ohm
Req' = R''' //R6 = ~ 20.652*15/35.652 = 8.68899... = ~8.689 ohm
Vcd'' = ~8.689 *1 = 8.689 V ---> ok!
i6'' = Vcd'' /R6 = 8.689/15 = ~ 0.579 A
i3'' = Io -i6" = 1 - 0.579 = ~ 0.421 A
Vad''= Vcd'' -Vca''  = Vcd'' -R3*i3'' = 8.689 - 15*0.421 = 2.374 V
i4'' = Vad''/R4 = 0.2374 A
i5'' = -Vad'' /R'' = - 2.374/13 = ~ -0,183... A
Vab'' = Vad''+Vdb''= Vad''+R5*i5'' =2.374-1.83 = 0.544 V
i2'' = Vab''/R2 = ~ 0,073 A
i1'' = Vab''/R1 = ~ 0.109 A

che corrispondono alle simulazioni (v. figure in basso)

resta solo da sovrapporre... le grandezze con indice ' a quelle con indice '':

i1 = i1' + i1'' = -2.439 + 0.109 =~ -2.33 A

i2 = i2' + i2'' = ~70/41 + 0.109 = ~ 1.816 A

i3 = i3' + i3'' =~ -7.5/41 + 0.421 = ~0.238 A

i4 = i4' + i4'' = 225/410 + 0.2374 =~ 0.786 A

i5 = i5' + i5'' = 30/41 -2.374/13 = -0.5490919324577861... = ~ -0.55 A

i6 = i6' + i6'' = 7.5/41 + 0.579 = ~0,7619... = ~ 0.762 A



-----------------------------

verifica anche con KIRCHHOFF

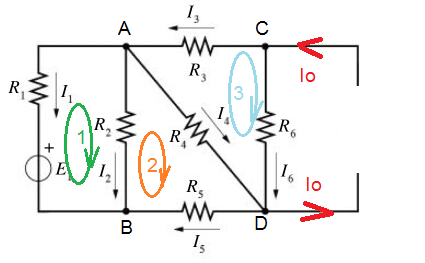

kirchh

nodoA            i3=i4+i1+i2  ---> z=t+x+y

nodoB            i2+i1+i5=0  ---> x+y+u =0

nodo C          Io =i3+i6  ---> 1 = z+v

m1               E1 = -R1*i1 +R2*i2    ---> 25 = -5x+7.5y

m2               0=-R2*i2 +R4*i4 +R5*i5  ---> 0 = -7.5*y +10*t + 10*u

m3               0= -R3*i3 + R6*i6 -R4*i4   ---> 0 = - 15z + 15v -10t

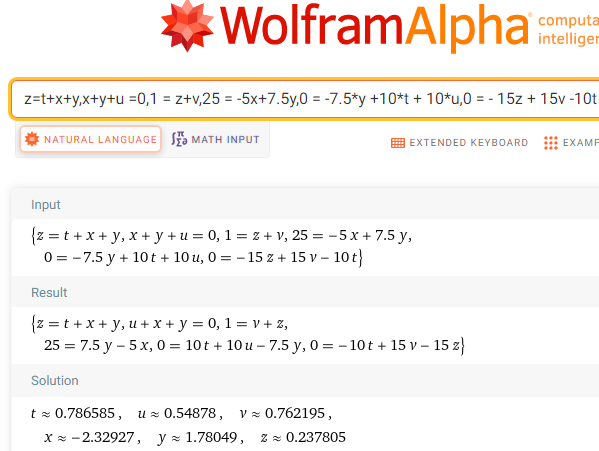

che risolviamo con Wolfram

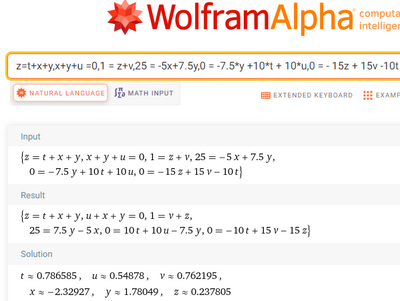

kirchhwolf



i1=x≈-2.32927,  i2=y≈1.78049,   i3= z≈0.237805 ,   i4=t≈0.786585,   i5=u≈0.54878, i6=v≈0.762195

... che "migliorano" le approssimazioni del testo

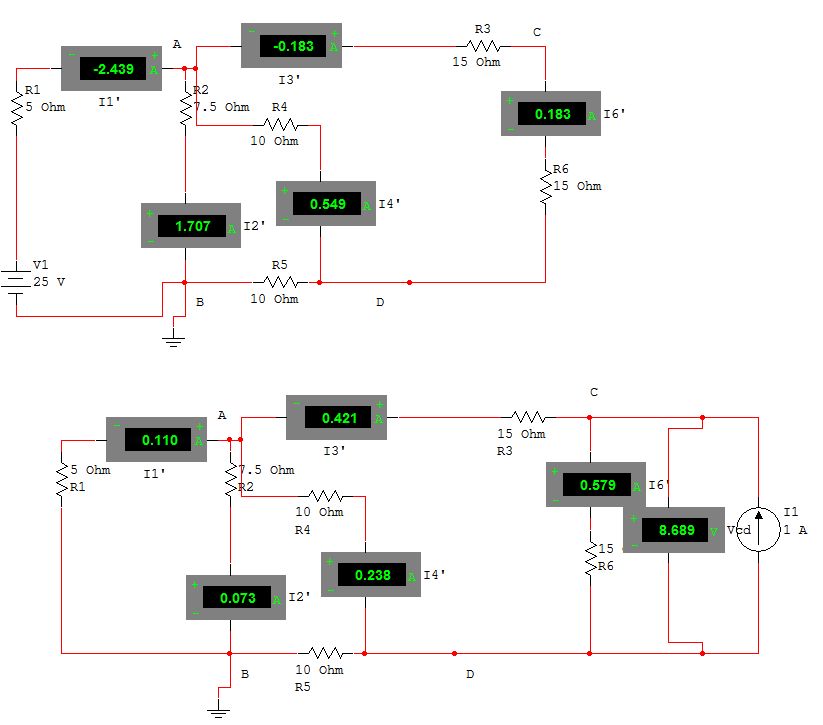

... seguono le simulazioni con multisim ...

simulazioneSOVRAPP

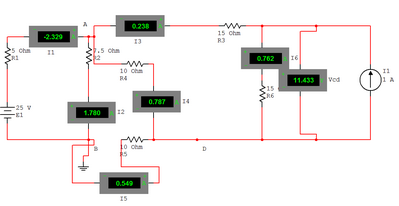

simul totalecircuito



N.B.

i circuiti parziali "sovrapp1" e "sovrapp2" possono risolversi con qualsiasi metodo utile , non solo quello qui usato... ed è sempre "sovrapposizione degli effetti"

ad es "sovrapp2"  con Kirchh

 i1" =x≈0.109756,  i2" =  y≈0.0731707, i3" = z≈0.420732 ,  i4'' = t≈0.237805,     i5'' = u≈-0.182927,      i6'' = v≈0.579268

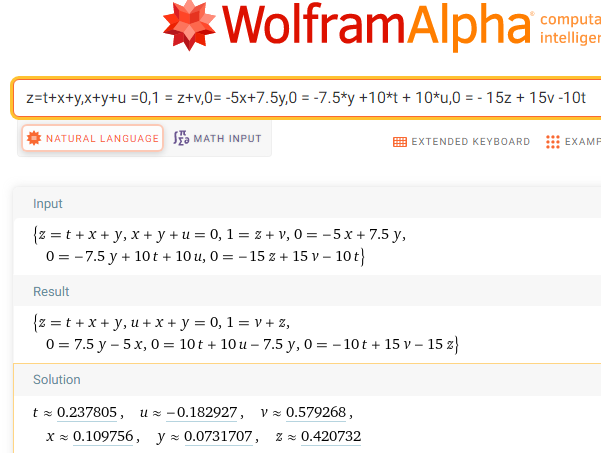

sovrapp2wolfr



@nik ....che opulenza di mezzi : volevi stupirci con effetti speciali 😉

no ...

sono i soliti che usavo su yahoo



1

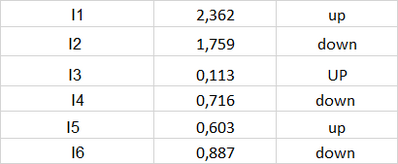

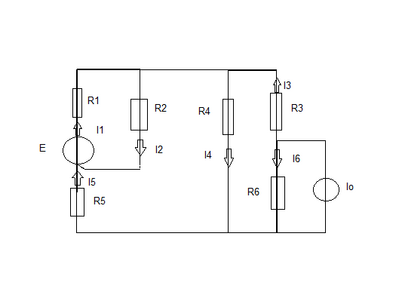

così ridisegnato ti farà capire meglio !!! Dietro il risultato ci sono 2 pagine di calcoli

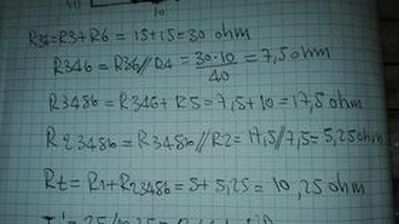

conduce E

243716799 391770589344083 4633297837124982068 n

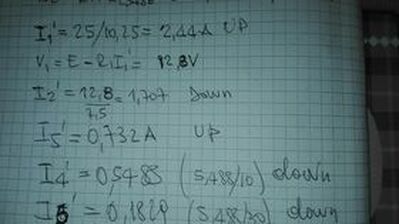

243736486 285368673212569 5815915298099685734 n (1)

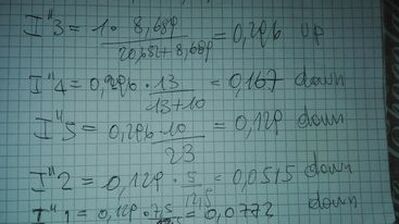

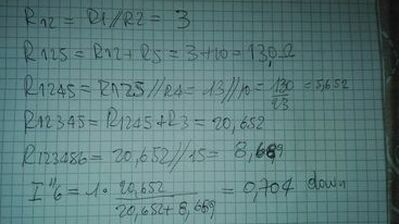

conduce Io

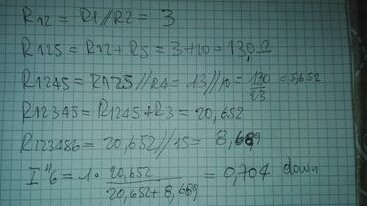

243839852 4508147149228346 5511599394613281225 n
243824049 940499150197175 4528669018274370165 n

@remanzini_rinaldo ok, ma i passaggi? Hai semplicemente disegnato il circuito è messo in una tabella i risultati. Io so già i risultati, ma non vedo i passaggi, che mi servono… prima di domani mattina potresti scriverli?
