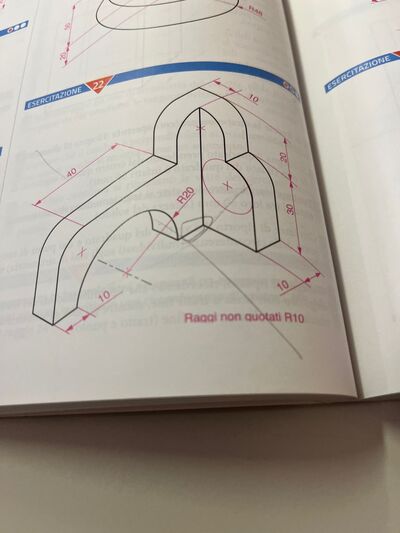

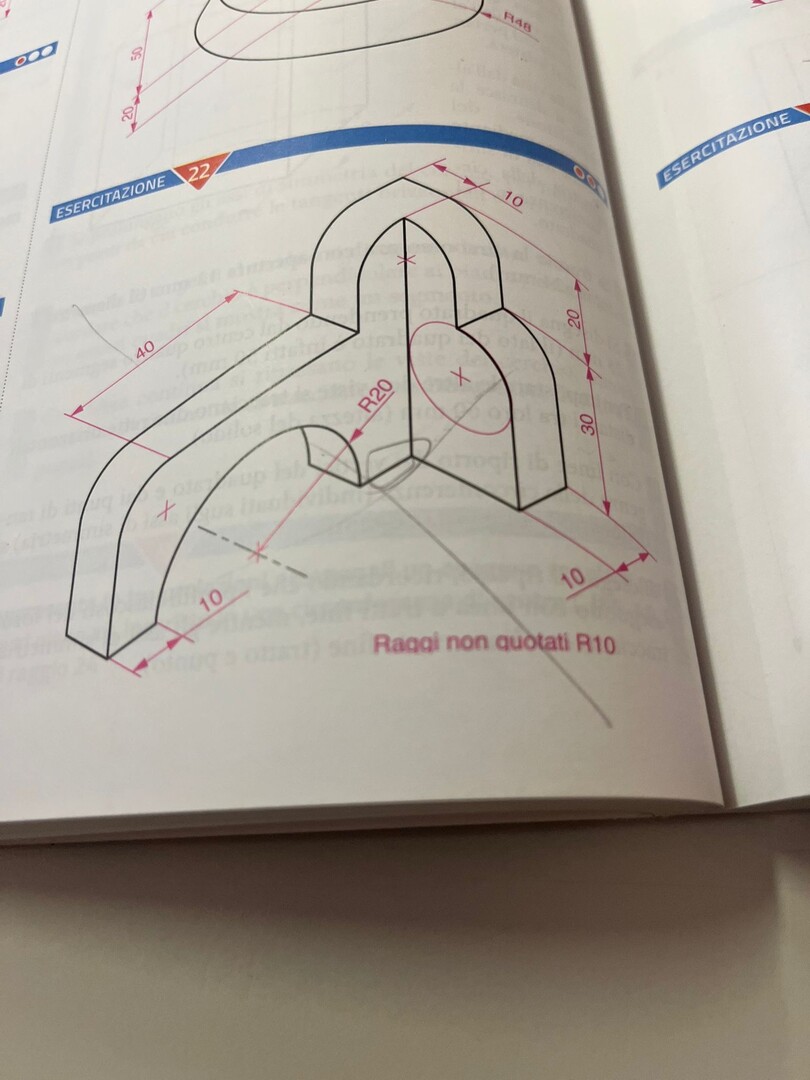

Qualcuno può aiutarmi con questa proiezione
con questa proiezione ortogonale. Grazie
Qualcuno può aiutarmi con questa proiezione
con questa proiezione ortogonale. Grazie
7
punti
Livello 0
==========================================================

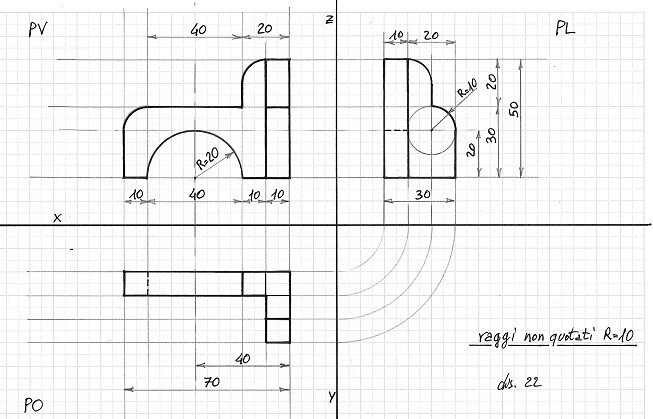

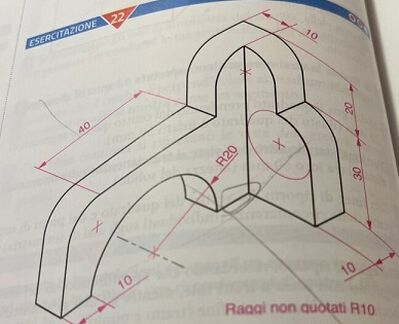

Proiezioni ortogonali del dis. n° 22 con viste su piani, PV, PO e PL:
68251
punti
Genius I
@agnesepalomba - Riguardo a quella misura mancante che hai indicato a lapis ho messo 10 perché in scala sembrerebbe così, eventualmente parlane con l'insegnante, invece l'altra misura di 20 in alto a destra del piano laterale PL si ricava dal raggio e dal cerchio di quotatura, che ti ho riportato anche nella vista, tangente ad esso e a quella linea verticale. Saluti.
@agnesepalomba - P.s.: Ho aggiunto alcune quote, per esempio la 40 in basso, che sarebbero importanti in produzione per le origini sui centri di lavoro, per la scuola magari non ti servono se vuoi le togli. Saluti.
@gramor grazie milleee
@agnesepalomba - Grazie a te, saluti.
