Buongiorno. Avrei bisogno di un aiuto su queste due proiezioni orrogonali. Non riesco a capire cosa vedo in entrambi i piani
Grazie
===============================================================

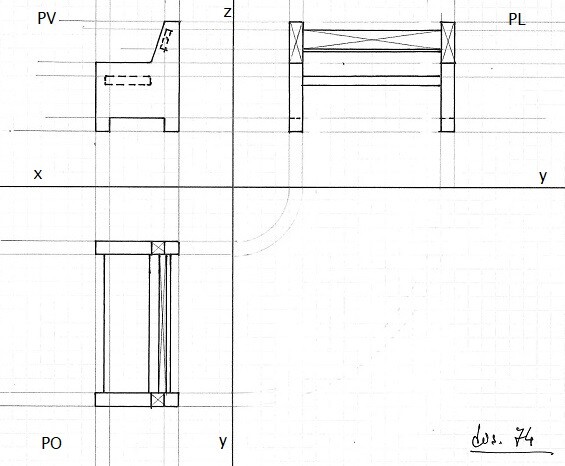

Proiezioni ortogonali part. n° 74:
68270
punti
Genius I

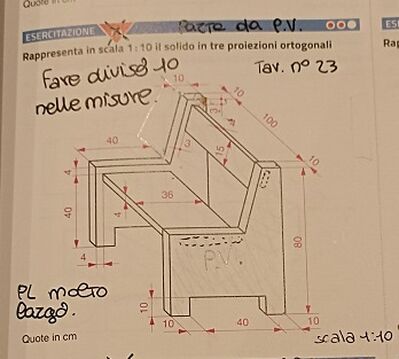

@Giuli_00 - Il disegno l'ho eseguito in proporzione basta aggiungere le quote dividendo il valore per 10 come ti viene richiesto.
@Giuli_00 - N.B.: PV= piano verticale con vista frontale o di prospetto; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal fianco sinistro. Saluti.
==============================================================

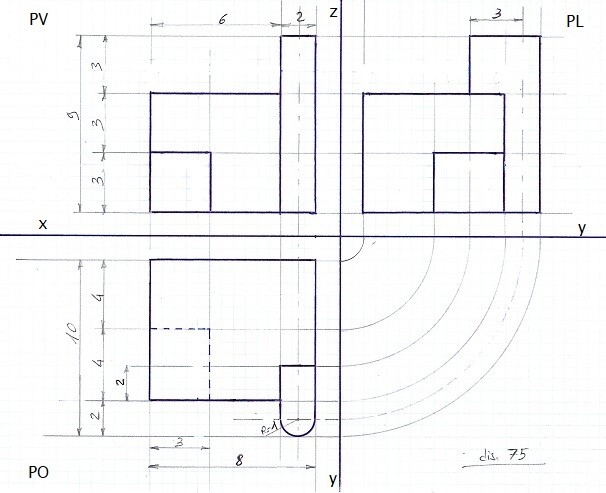

Proiezioni ortogonali del part. n° 75:
68270
punti
Genius I

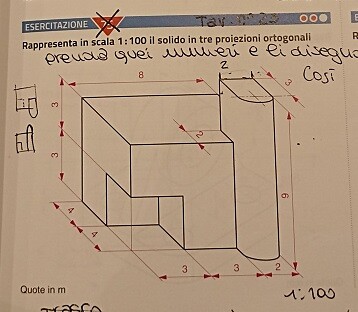

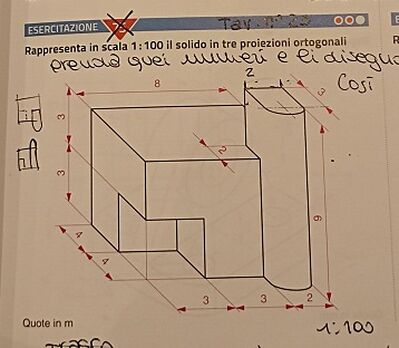

@Giuli_00 - Scala 1:100 quindi, se ho capito bene, con la nota scritta a mano l'insegnante intende semplicemente riportare le misure così come sono perché in origine sono espresse in metri e allora basterà scrivere che ora sono in centimetri (1 cm = 1/100 m).
@Giuli_00 - N.B.: PV= piano verticale con vista frontale o di prospetto; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal fianco sinistro. Saluti.
@gramor grazie per l' aiuto
@Giuli_00 - Grazie a te, saluti.
