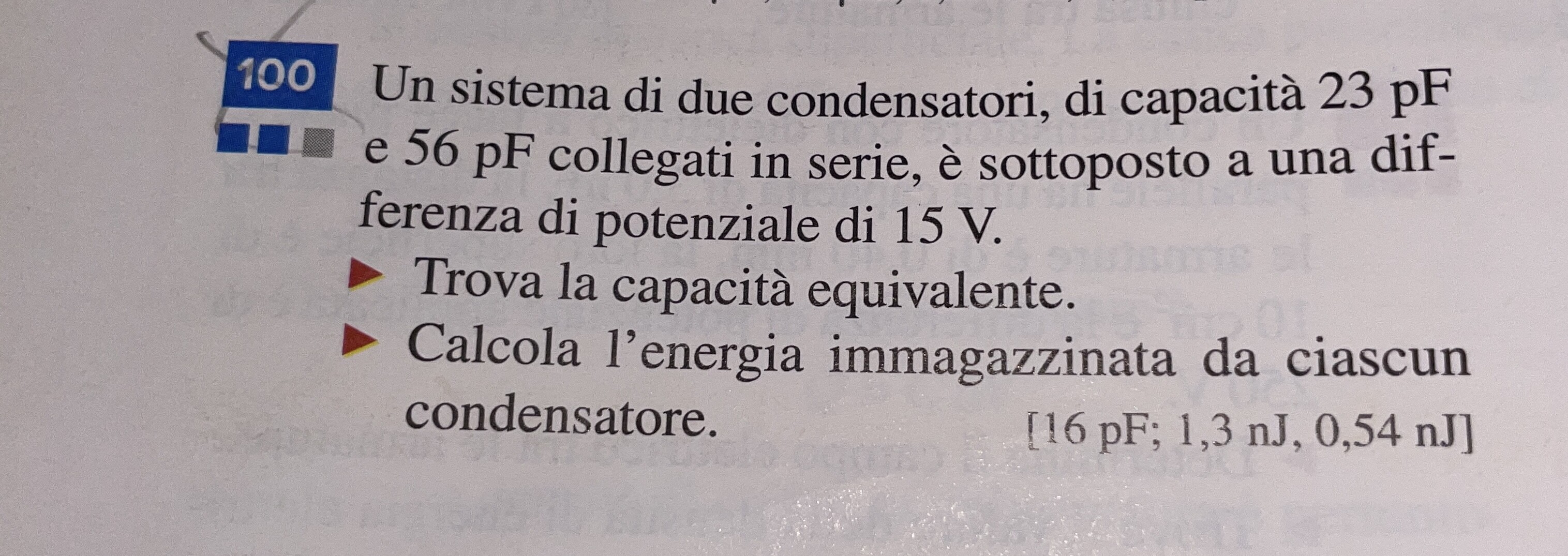

Ceq = C1 // C2 = 23*56 /(23+56) = 16,30 pF
Q = Ceq*V = 16,30*15 = 244,5 pCo
V1 = Q/C1 = 244,5/23 = 10,63 V ; E1 = 23/2*10,63^2 = 1,300 nJ
V2 = Q/C2 = 244,5/56 = 4,37 V ; E2 = 56/2*4,37^2 = 534 pJ
142415
punti
Genius III
(c1 x c2)/(c1+c2)
(23x56)/(23+56) = 16,3 pF
energia totale nei due condensatori= 1/2 c v^2
16,3/2 × 15^2 = 1,84 ×10 ^-12
la singola tensione che viene a generarsi sui due condensatori
perchè non sono uguali (uno è il doppio dell'altro)
Q = 16,3 x 15 = 244,5
Vc1 = 244,5 /23 10,63 V (il condensatore più piccolo ha la tensione più alta...)
Vc2 = 244,5 / 56 4,37 V
c1 contiene 1/2 23 x 10,63^2 = 1,3 nJ
c2 1/2 56 x 4,37 ^2 = 0,534 nJ
ciao
