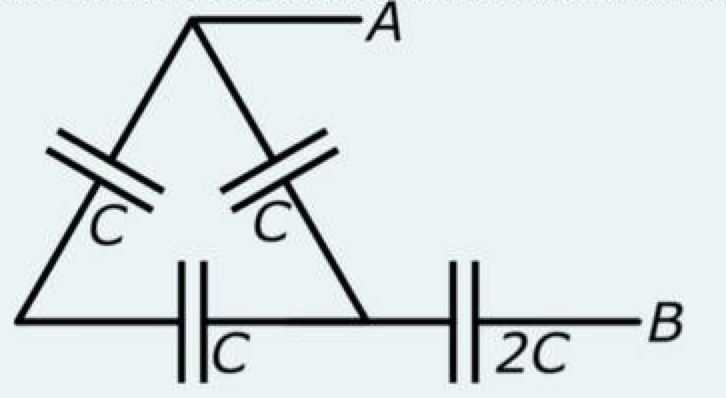

Se C=69nF, quanto vale la capacità equivalente del circuito in figura sotto tra i punti A e B, in nF?
Risposta: 59,1
Grazie in anticipo!
Se C=69nF, quanto vale la capacità equivalente del circuito in figura sotto tra i punti A e B, in nF?
Risposta: 59,1
Grazie in anticipo!
16
punti
Livello 0
Due capacitori in serie sommano le loro elastanze: C1 s C2 = 1/C = 1/C1 + 1/C2.
Due capacitori in parallelo sommano le loro capacità: C1 p C2 = C = C1 + C2.
---------------
Nella figura si ha, da sinistra a destra,
* C0 s C0 = 1/C1 = 2/C0 ≡ C1 = C0/2
* C1 p C0 = C2 = C1 + C0 = 3*C0/2
* C2 s 2*C0 = 1/C3 = 2/(3*C0) + 1/(2*C0) = 7/(6*C0) ≡ C3 = 6*C0/7
---------------
Fra i morsetti A e B si vede la capacità di (6/7)*C = 414/7 = 59.(142857) ~= 59.1 nF
57798
punti
Genius I
hai C in serie a C che fa C/2.
C/2 in parallelo a C che fa 3C/2.
3C/2 in serie a 2C e questo te lo lascio da calcolare.
17092
punti
Livello 9
abbiamo 2 C in serie a loro volta in parallelo a C, il tutto in serie a 2C
69/2 =34,5 in serie fra loro
34,5 in parallelo a 69 = 69+34,5 =103,5
103,5 in serie a due da 69
(103,5 x 2x69)/ (103.5+2x69) = 59,14 tutto in nF (10^-9
