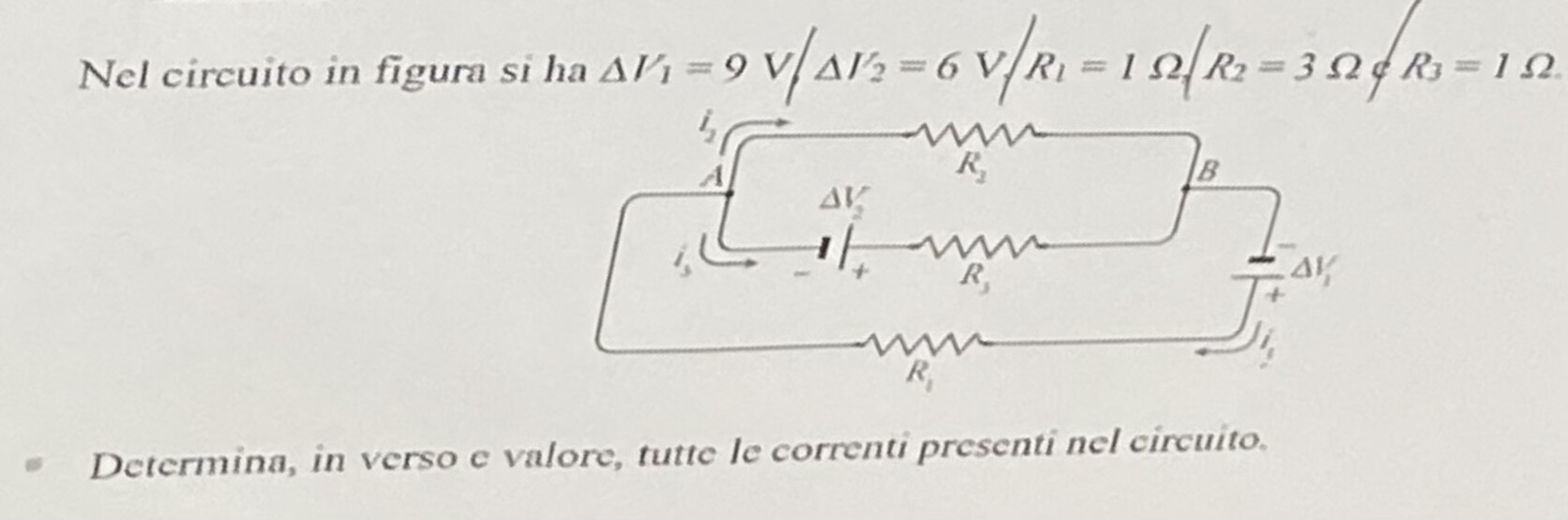

Nel circuito in figura si ha $\Delta / / 1=9 \mathrm{~V} / \Delta / /_2=6 \mathrm{~V} / R_1=1 \Omega / R_2=3 \Omega \oint R_3=1 \Omega$.
- Determina, in verso e valore, tutte le correnti presenti nel circuito.
Buongiorno potreste aiutarmi a risolvere questo problema con kichoff
3
punti
Livello 0
Fig 1
R'eq = 1+3/4 = 7/4 ohm
I'3 = 6*4/7 = 24/7 di A
I'1 = (6-24/7)/1 = 18/7 di A
I'2 = -18/7 / 3 = -6/7 di A
Fig 2
R''eq = 1+3/4 = 7/4 ohm
I''1 = 9*4/7 = 36/7 di A
I''3 = (6-36/7)/1 = 27/7 di A
I''2 = 6/7 / 3 = 9/7 di A
fig 3
I1 = I'1+I''1 = 18/7+36/7 = 54/7 di A
I3 = 24/7+27/7 = 51/7 di A
I2 = 9/7-6/7 = 3/7 di A
