Un tubo cilindrico orizzontale con diametro pari a 18 cm ha una strozzatura di 9 cm. La velocità dell acqua nel tubo è di 49 cm/s e la pressione di 1387,9 kg / ( cm s^2). Calcola nella strozzatura del tubo la velocità dell acqua e la portata. Calcola inoltre la pressione nella strozzatura del tubo.
RISULTATI: 1,96 m/s 0,0125 m^3 e 136690 pa
32
punti
Livello 0
La portata è costante
Q= A*v = costante = 0,0125 m³
A= (pi/4)*Diametro²
Il rapporto tra le velocità è pari al quadrato del rapporto dei diametri.
s=strozzatura ; t = tubo
Quindi:
vs = 4*vt = 0,49*4= 1,96 m/s
Dall'equazione di Bernoulli (essendo l'altezza costante)
P+(1/2)*d*v² = costante

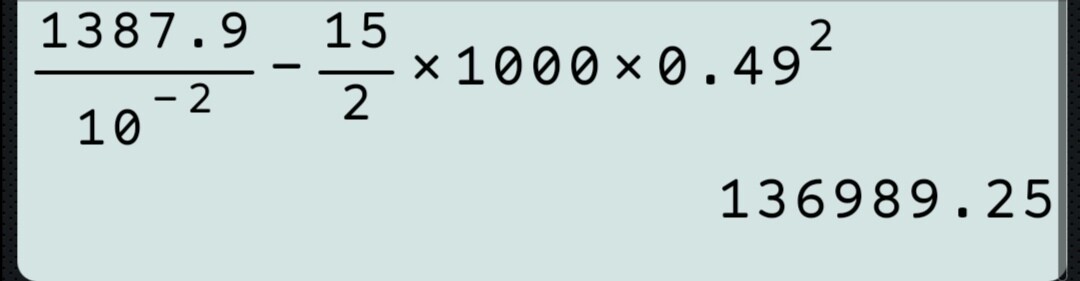

conoscendo la pressione nel tubo e le velocità determino la pressione nella strozzatura (diminuisce)
P=136989 Pa
