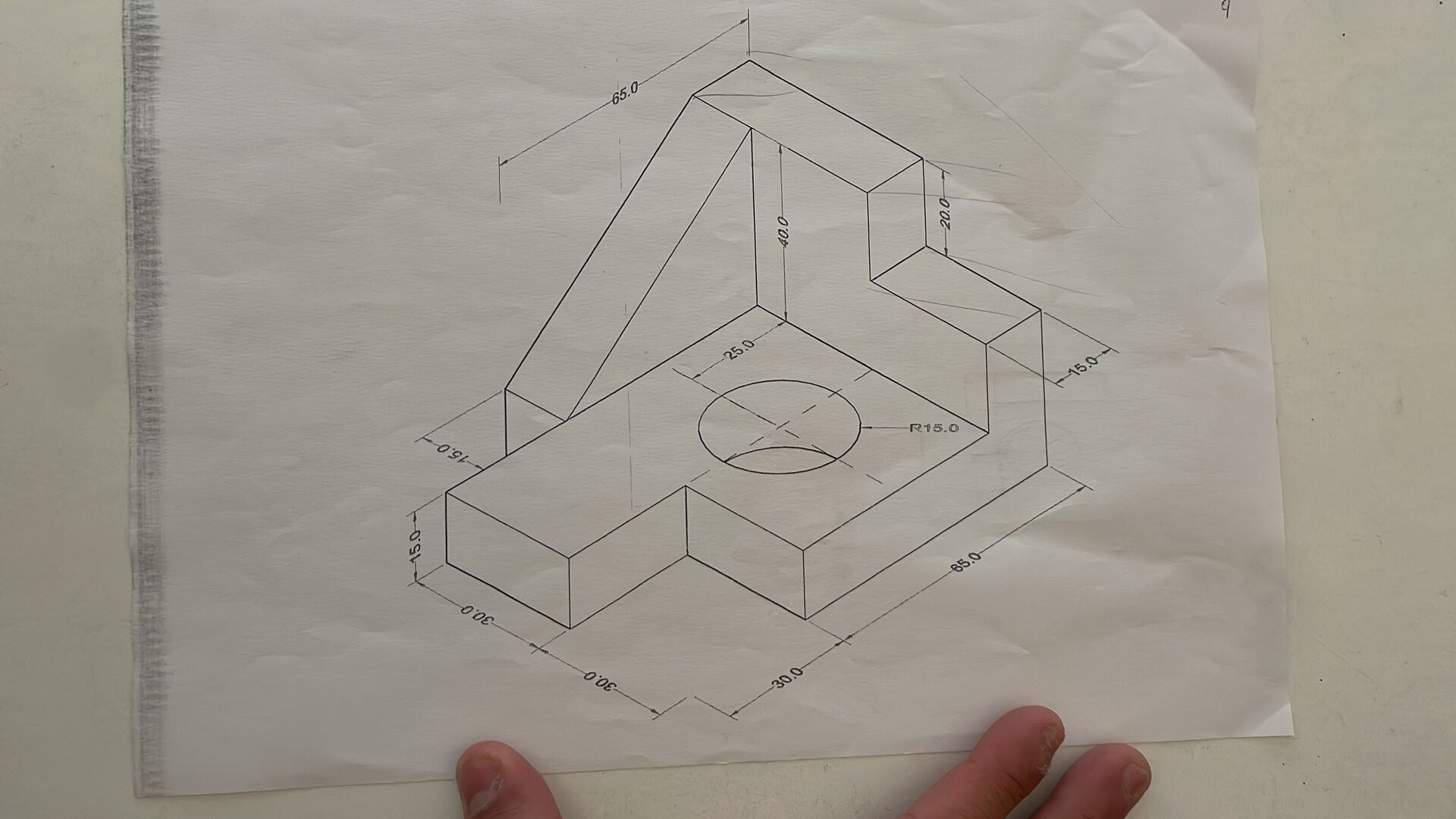

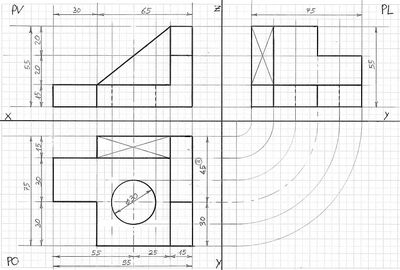

Proiezioni ortogonali sui piani, PV, PO e PL:
68250
punti
Genius I

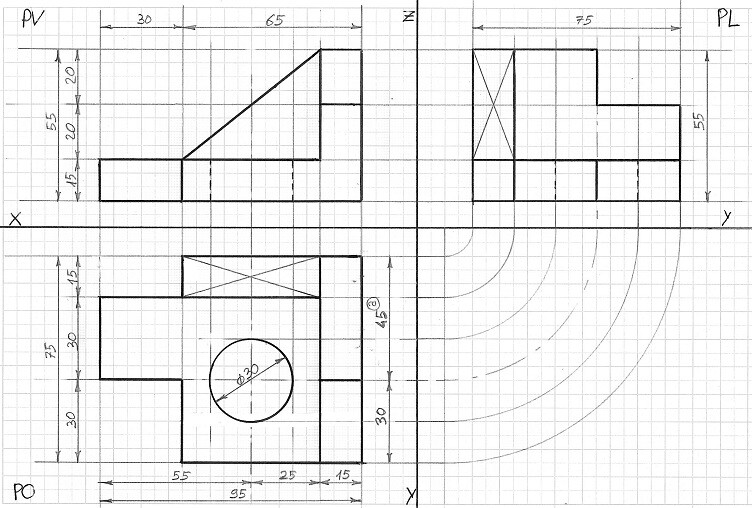

@maxi1 - Proiezioni ortogonali su, PV= piano verticale con vista frontale o di prospetto; PO= piano orizzontale con vista dall'alto; PL= piano laterale con vista dal fianco sinistro.
@maxi1 - Ti invio lo stesso commento che ho inviato poco fa ad un altro utente che ha chiesto lo stesso disegno. Ho messo una nota (a) alla quota di 45 sulla vista sul PO, perché non è indicata e non è calcolabile con le altre, l'ho ricostruita a scala e non è sicura, vedi tu se metterla o no, eventualmente parla con l'insegnante. Saluti.
@gramor grazie
@maxi1 - Grazie a te, saluti.

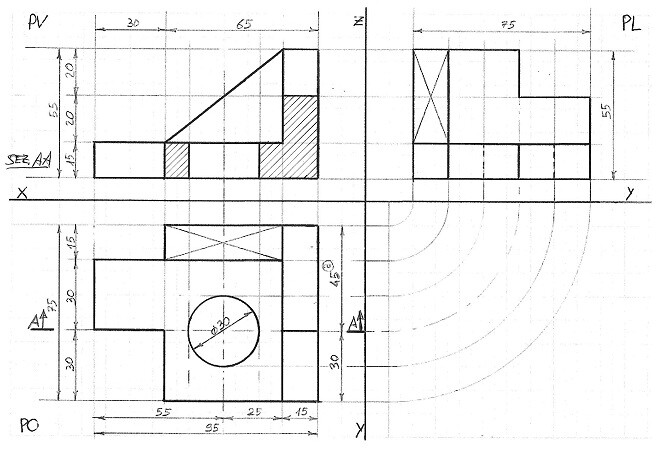

Proiezioni ortogonali con sezione A-A:
68250
punti
Genius I
@maxi1 - Ti ho fatto il sezionamento indicato sulla vista dall'alto (PO) e ribaltato sul piano PV, non avendo specificato mi sembra abbastanza rappresentativo del particolare, anche se per la costruzione in carpenteria o alle macchine utensili non servirebbe la sezione, il primo disegno è già chiaro così. Saluti.
@gramor grazie mille
@maxi1 - Eventualmente, non so come vi ha indicato l'insegnante, puoi anche lasciare il disegno iniziale, con le proiezioni ortogonali, e riportare a lato la sezione che ti ho disegnato.
@maxi1 - Grazie a te, buona serata.
