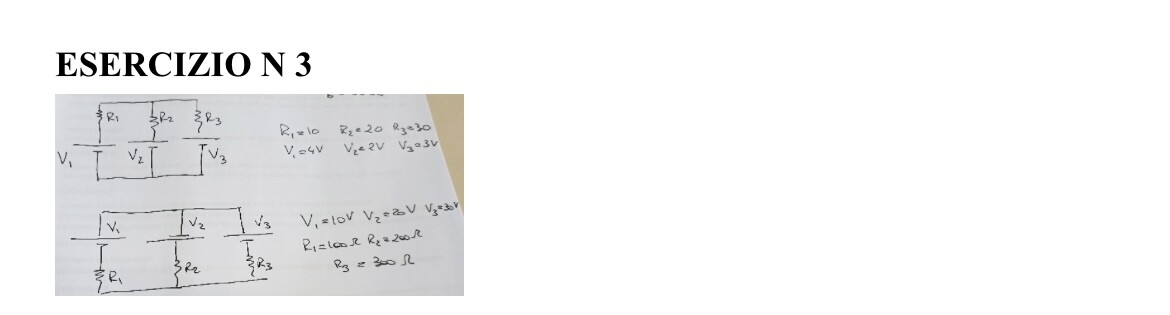

Dato il circuito in figura determinare le correnti, le d.d.p. e le potenze dissipate dalle resistenze.
Dato il circuito in figura determinare le correnti, le d.d.p. e le potenze dissipate dalle resistenze.
5
punti
Livello 0
dopo le 13:00 ti fornisco la soluzione. Mai in orario scolastico. Vedi post
https://www.sosmatematica.it/forum/domande/attenzione-allorario/#post-189965
16659
punti
Livello 9
@sebastiano La ringrazio
sono passate 2 ore e mezza, quindi rispondo.
per il circuito sopra, hai 2 nodi. Chiama A quello in alto e B quello in basso. Appica il teorema di Millmann
$V_{AB}=\frac{V_1/R_1+V_2/R_2+V_3/R_3}{1/R_1+1/R_2+1/R_3}$
trovata $V_{AB}$ puoi trovare tutto il resto.
Stessa cosa (ma attenta ai segni dei generatori di tensione) dicasi per il circuito in basso.
