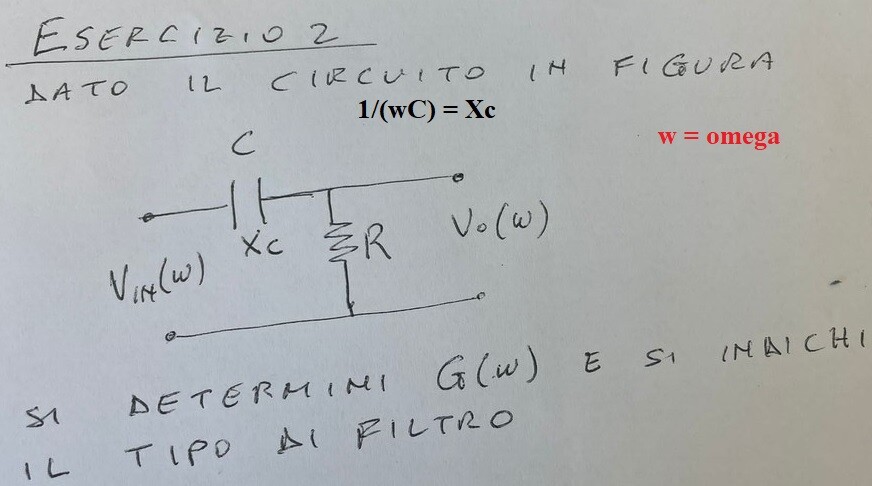

Schema tipico di un filtro passa-alto
I = Vin /√(Xc^2+R^2) ... con Xc = 1/(ω*C) ed ω = 6,2832*f
Vout = R*I = R*Vin /√(Xc^2+R^2)
G = Vout/Vin = R*Vin /(√(Xc^2+R^2)*Vin) = R/(√(Xc^2+R^2)
tanto più è elevata la frequenza, quanto più Z rende ad R e Vout tende a Vin
142430
punti
Genius III
Foto storta, mettila dritta per favore
508
punti
Livello 1
Foto storta, mettila dritta per favore ...(@sebastiano01)
G(w) = vo(w) / vin(w) = r/(r+Xc/i) = r / (r+1/(iwC))= iwrC/(1+iwrC)
lim(w--->0) G(w)= 0
lim(w-->oo) G(w)= 1
... filtro passa alto [per i intendi l'unità immaginaria]
posto s = iw (laplace)
G(s) = vo(s) / vin(s) = r/(r+sC) =srC/(1+srC)
posto rC = tau --> s*tau /(1+s*tau)
