Grafico sulla pressione

Question

Disegna il grafico della pressione (in kPa) in funzione della profondità (in m) tra 0 e 5.0m di profondità in acqua di mare (d=1030kg/m^3).

Anguus90 · Accepted Answer

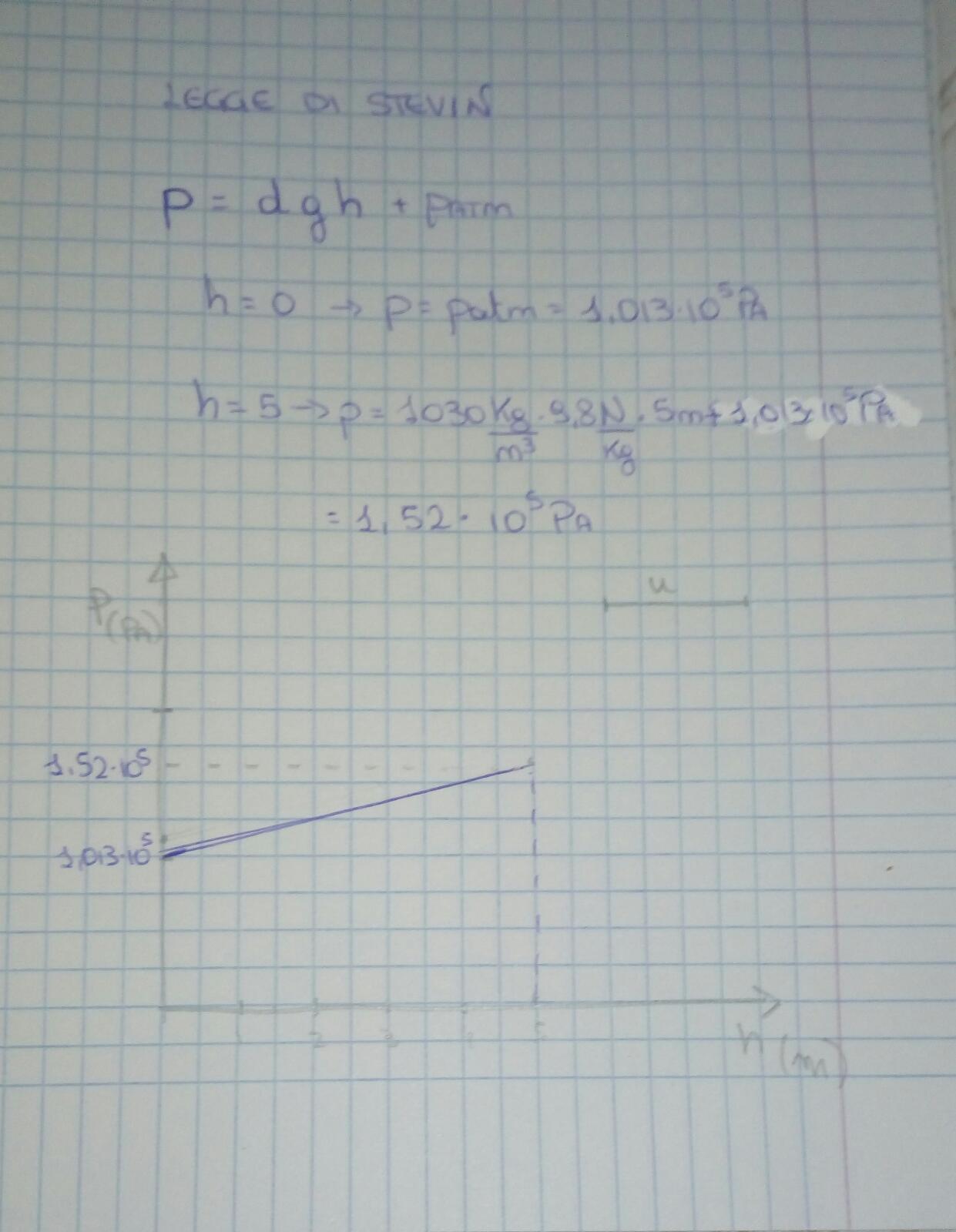

[attach]5284[/attach]  Mi sono accorto dopo averlo svolto che il grafico lo voleva in kPa, poco cambia ovviamente, fai tu l'equivalenza

remanzini_rinaldo · Answer

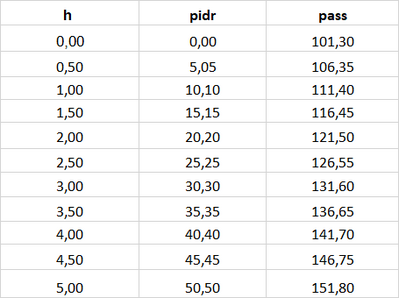

[attach]12649[/attach] questi sono i punti da mettere in grafico

exProf · Answer

NOMI, VALORI, RELAZIONI* P = p(0) = 101325 Pa [pressione atmosferica, standard SI]* g = 9.80665 = 196133/20000 m/s^2 [accelerazione di gravità, standard SI]* d = 1030 kg/m^3 [densità acqua di mare, dato del problema]* γ = d*g = 20201699/2000 Pa/m [variazione di pressione con la profondità]* p(h) = p(0) + γ*h Pa [pressione alla profondità "h"] ≡≡ p = 101325/1000 + (20201699/20000000)*h kPa------------------------------GRAFICOPer disegnare in un riferimento Oxy il grafico della pressione (in kPa) in funzione della profondità (in m) si pongono le corrispondenze* x = h m* y = p kPae si manipola un po' la relazione (h, p)* y = 2026500000/20000000 + (20201699/20000000)*x ≡≡ x/(- 2026500000/20201699) + y/(2026500000/20000000) = 1 ~≡~≡ x/(- 100.313) + y/(101.325) = 1------------------------------TRACCIAMENTOIl grafico richiesto si traccia congiungendo i punti d'intercetta* (- 100.313, 0) sull'asse della profondità (in m)* (0, 101.325) sull'asse della pressione (in kPa)e poi tagliando tutta ka parte a sinistra dell'asse y e a destra della x = 5.Vedi ai linkhttp://www.wolframalpha.com/input/?i=x*y*x-50x-100.313y101.3251http://www.wolframalpha.com/input/?i=x*y*x-50x-100.313y101.3251x-1to6http://www.wolframalpha.com/input/?i=x*y*x-50x-100.313y101.3251x-1to6y101to107
